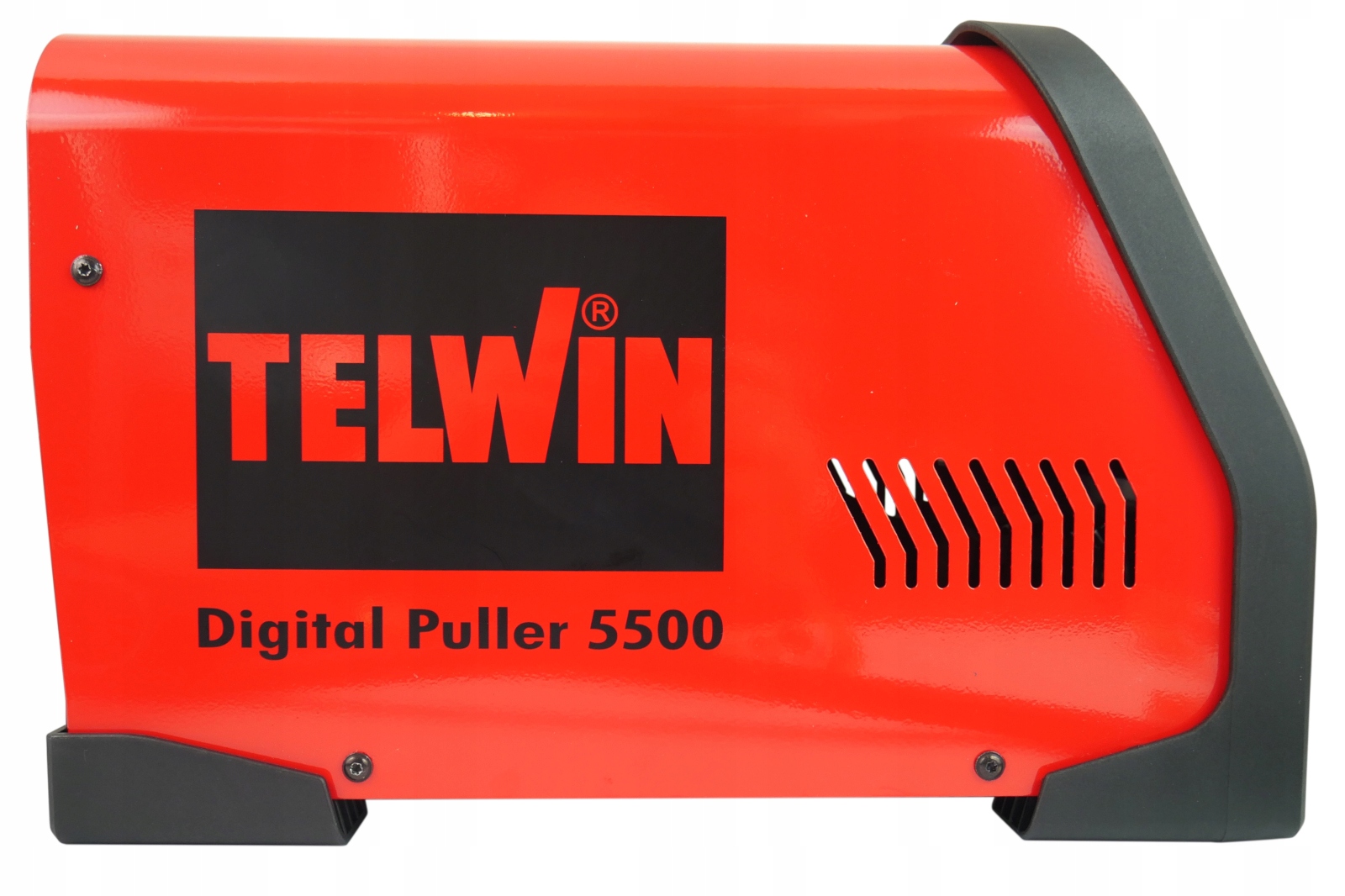

Spotter spoter Blacharski telwin 5500 Digital Car Spoter 400V Schweißgerät

Telwin 5500 Digital Car Spoter 400V Schweißgerät

Widerstandsschweißgerät für industrielle und professionelle Anwendungen

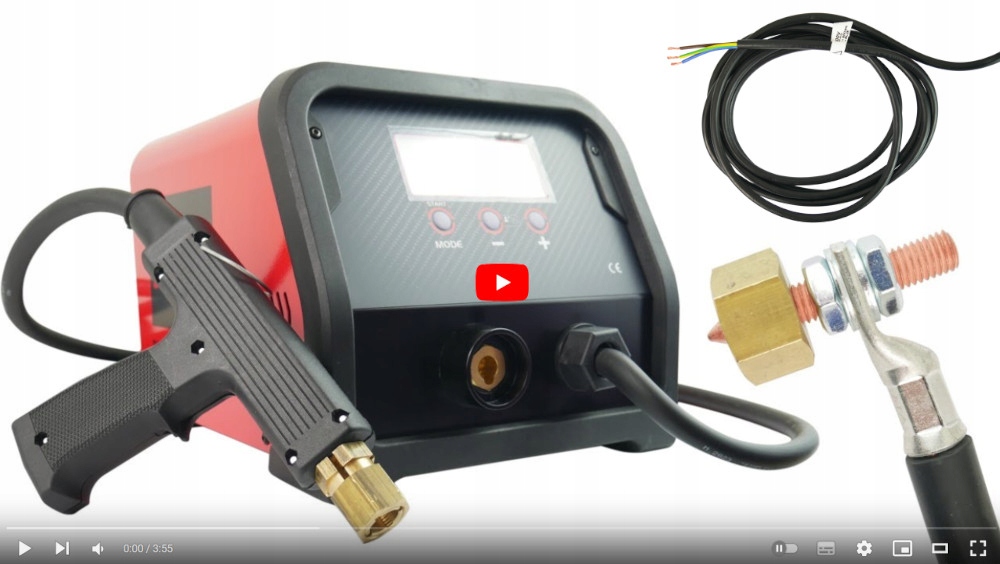

Sehen Sie sich das Telwin 5500 400V Schweißgerät im Video an:

https://youtu.be/NJACA6-nnFw

Kopieren Sie den Link und fügen Sie ihn in Ihr Browserfenster ein

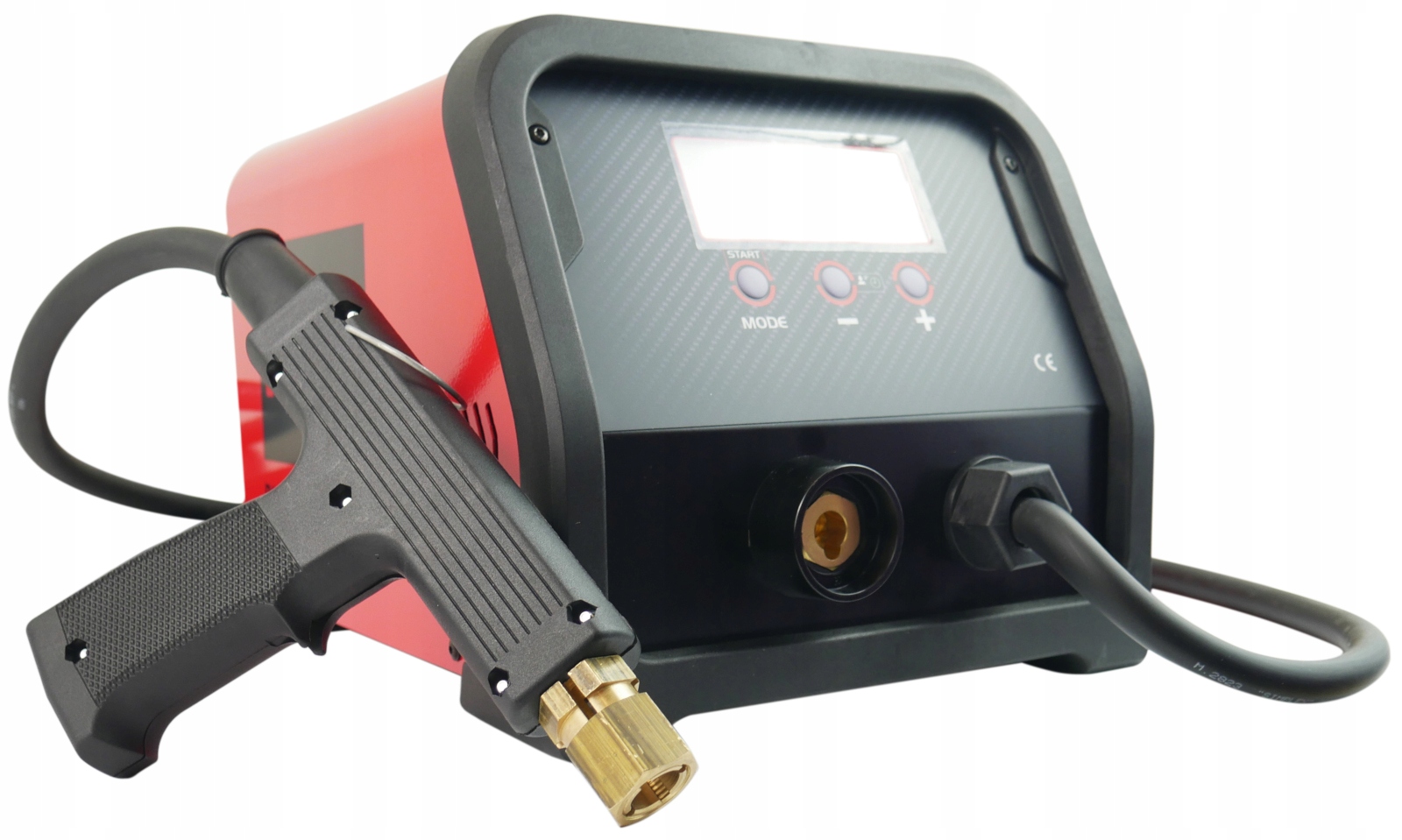

☑️ Tragbare Widerstandsschweißanlage (Punktschweißgerät) mit Mikroprozessor-Digitalsteuerung. Das Gerät ermöglicht zahlreiche Arten des Heiß- und Punktschweißens an Blechen, die speziell für die Automobilindustrie und andere Branchen mit ähnlichen Blecharten entwickelt wurden.

☑️ Die wichtigsten Parameter des Geräts sind:

• ⭐ Automatische Einstellung der Schweißparameter
• ⭐ Möglichkeit zur Änderung der Schweißzeit gegenüber dem im Automatikmodus eingestellten Wert
• ⭐ Begrenzung des Leitungsüberstroms nach dem Einschalten des Geräts
• ⭐ Hintergrundbeleuchtetes Flüssigkristalldisplay zur Anzeige von Befehlen und eingestellten Parametern

☑️ Das Punktschweißgerät eignet sich zum Schweißen von Eisenblechen mit niedrigem Kohlenstoffgehalt und verzinkten Eisenblechen.

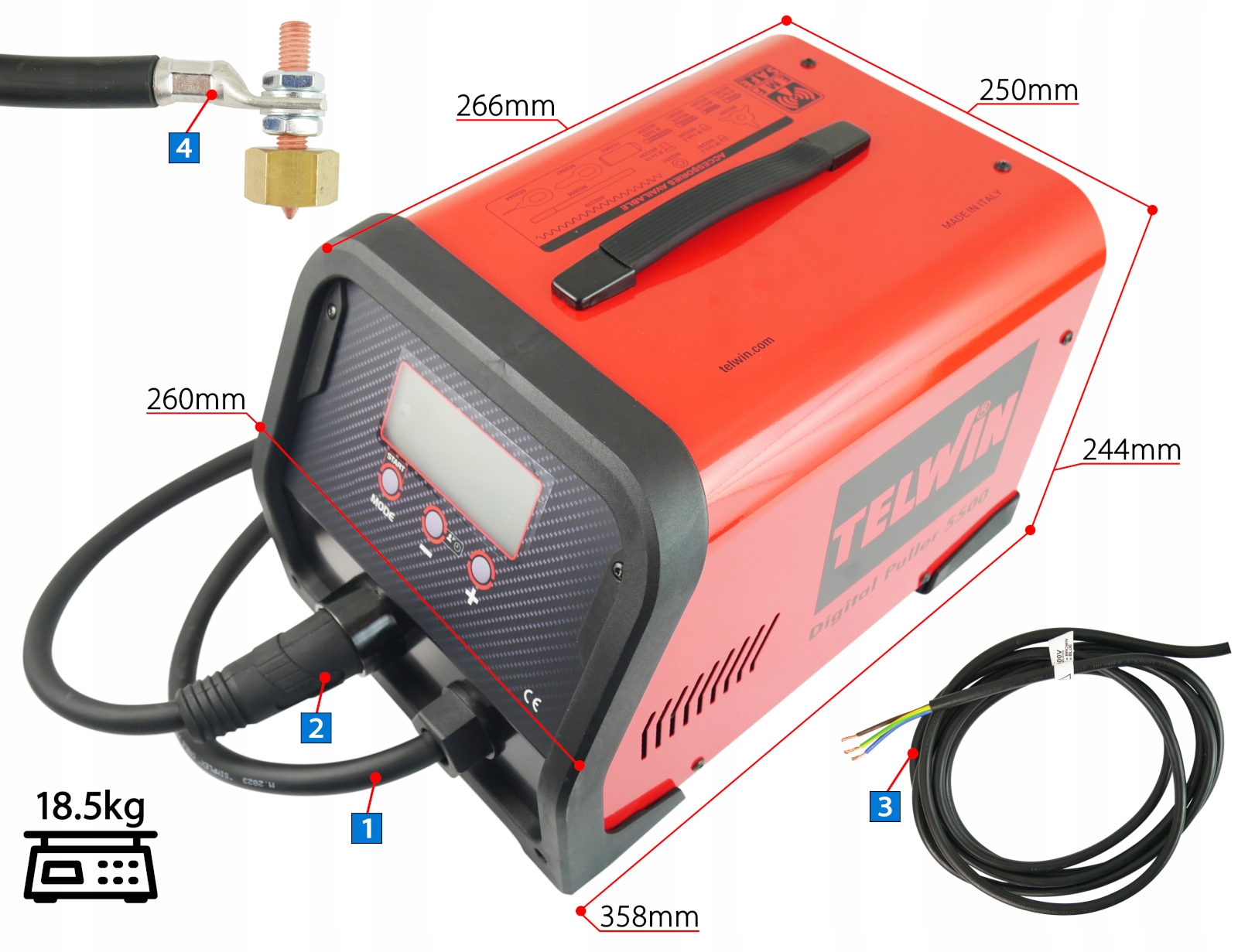

• 1️⃣ Massekabel: 1,5 m
• 2️⃣Kabel zur Schweißpistole: 2,5 m

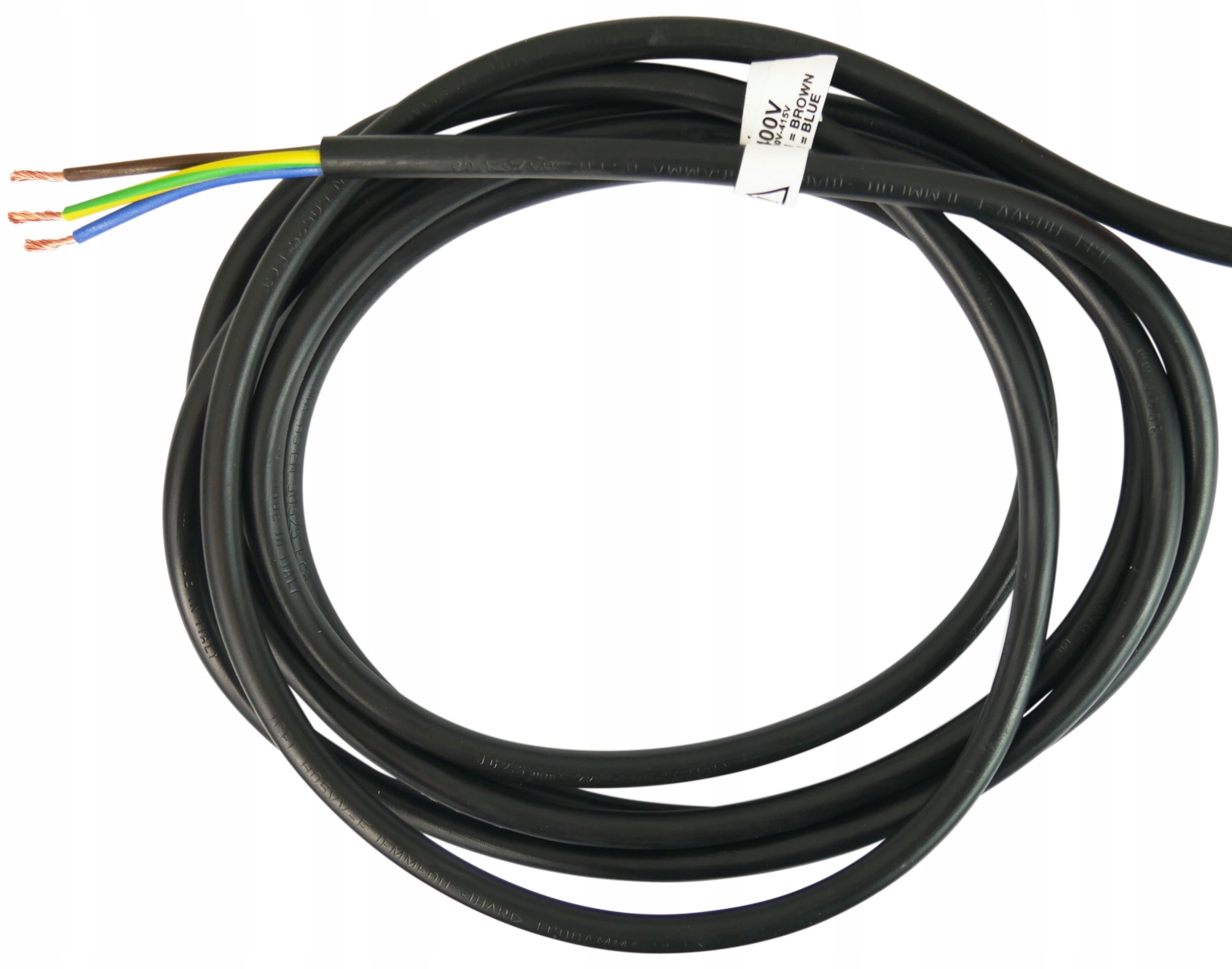

• 3️⃣ Netzkabel: 3,5 m
• 4️⃣ Griff mit Schnellverschluss für komfortables Arbeiten

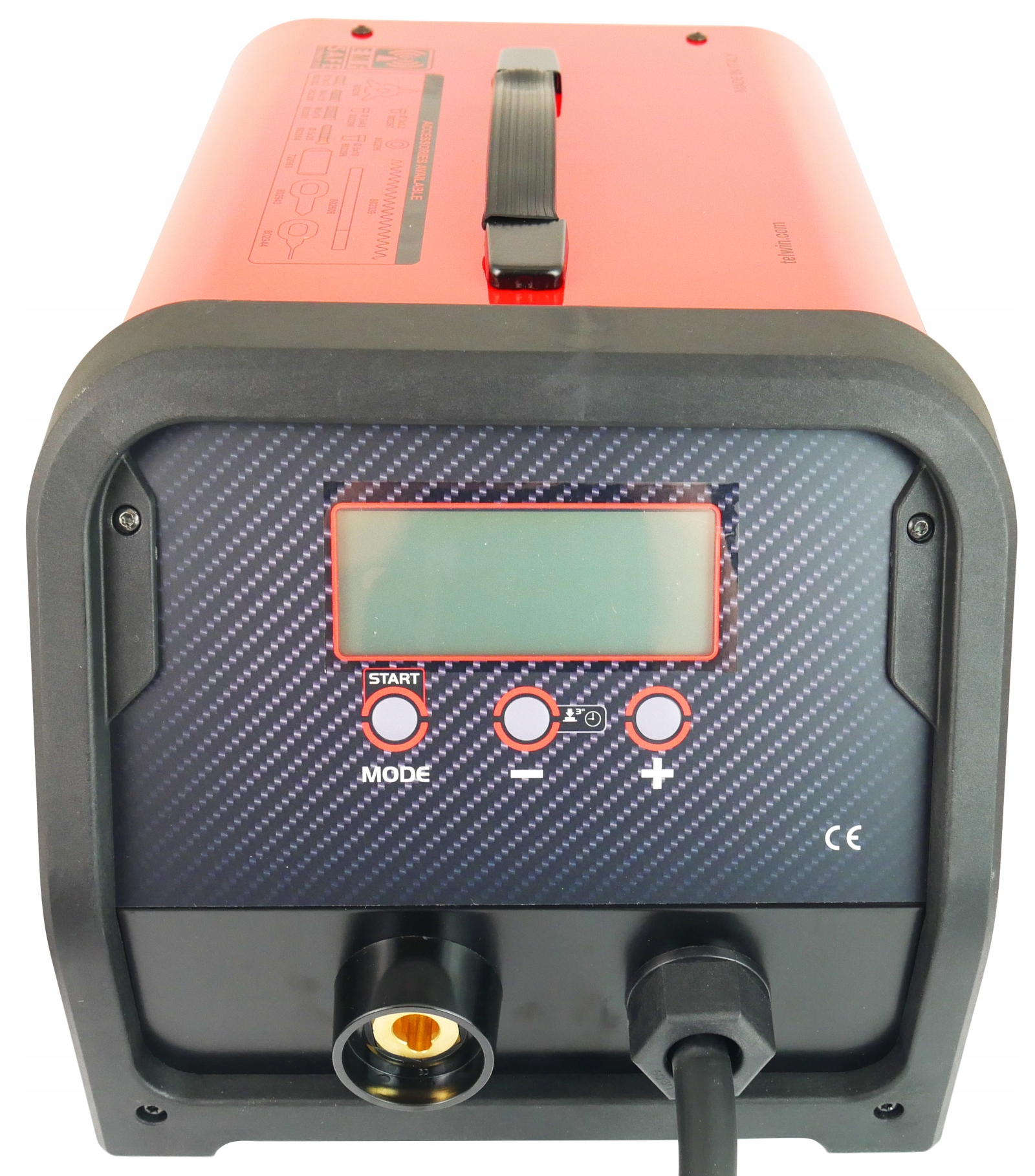

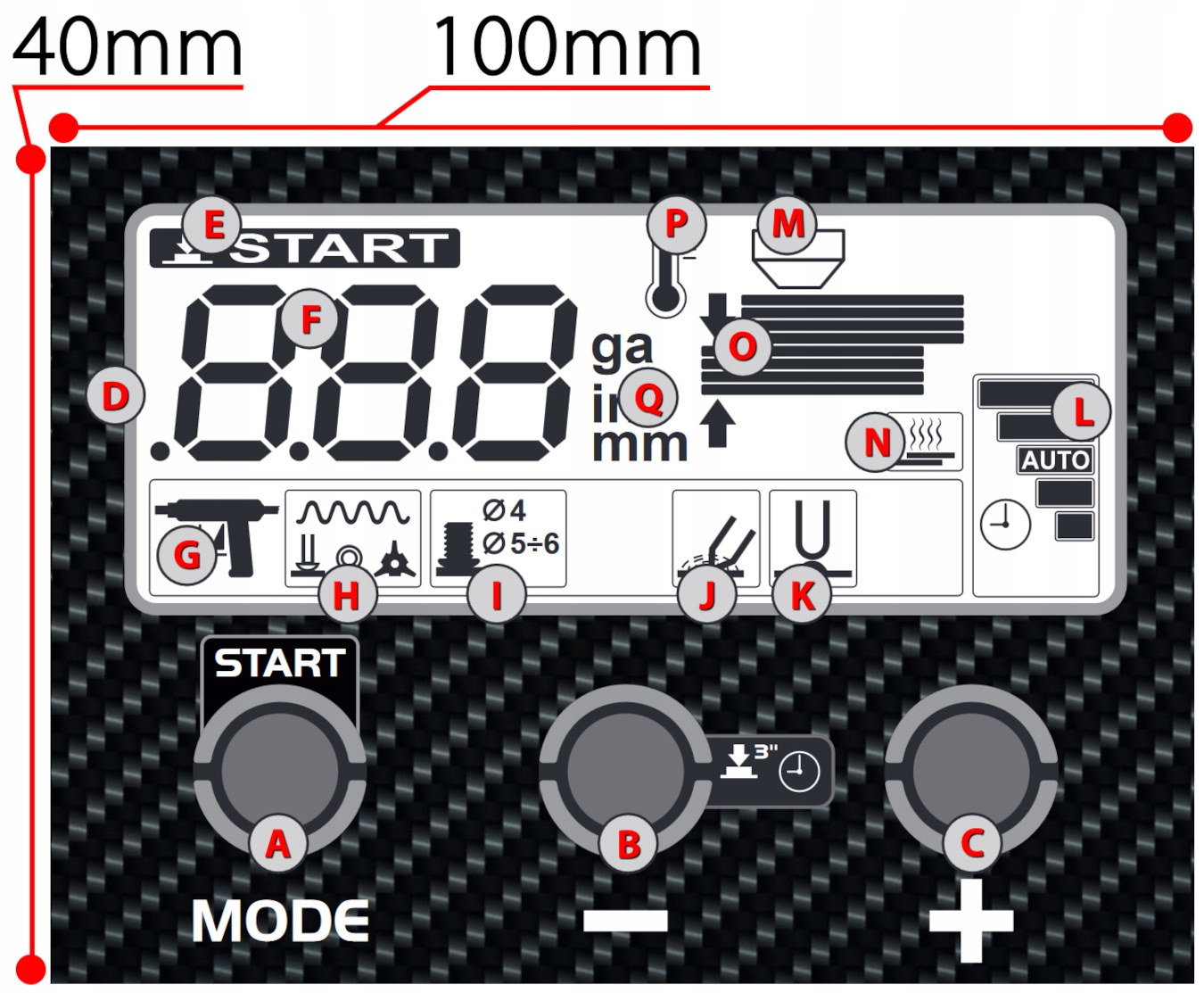

Anzeige:

• A. Multifunktionstaste

  - ⭐ "Start" aktiviert das Gerät zum Betrieb, wenn Beim ersten Einschalten

  - ⭐ „Modus“ wählt das verwendete Werkzeugprogramm von H bis K

  - ⭐ „Auswahl der Maßeinheit“ – durch 3-sekündiges Gedrückthalten der Taste kann die Einheit der Blechdicke [mm], [in], [ga] eingestellt werden

• B. Blechdicke, Schweißzeit und Leistung verringern
• C. Blechdicke, Schweißzeit und Leistung erhöhen
• D. Flüssigkristallanzeige
• E. „Start“ Signalisiert, dass die Taste „Modus“ gedrückt werden muss, um das Gerät in Betrieb zu nehmen
• F. Zeigt das verwendete Programm, die Blechdicke oder einen Alarmcode an (ausführlicher in der Bedienungsanleitung erläutert). Anleitung)
• G. „Studder“-Pistole ohne Auslöser (Version, die durch Kontakt mit dem Werkstück aktiviert wird)
• H. Punktschweißen von Bolzen, Nieten, Unterlegscheiben, Ösen, Dreiecken
• I. Schweißen von Schrauben/Nieten mit einem Durchmesser von 4-6 mm
• J. Verwendung einer Tiefziehelektrode
• K. Verwendung einer Treibelektrode
• L. Zeigt den Schweißzeitstand im Verhältnis zum automatisch eingestellten Wert an
• M. Aktiviert mit der Pistole „Studder“-Pistole
• N. Zeigt an, dass Bolzen verwendet werden.
• O. Stellt die Dicke des zu schweißenden Blechs dar.
• P. Zeigt an, dass die Das Gerät befindet sich im thermostatischen Schutzmodus.
• Q. Gibt die Maßeinheit [mm], [in], [ga] an.

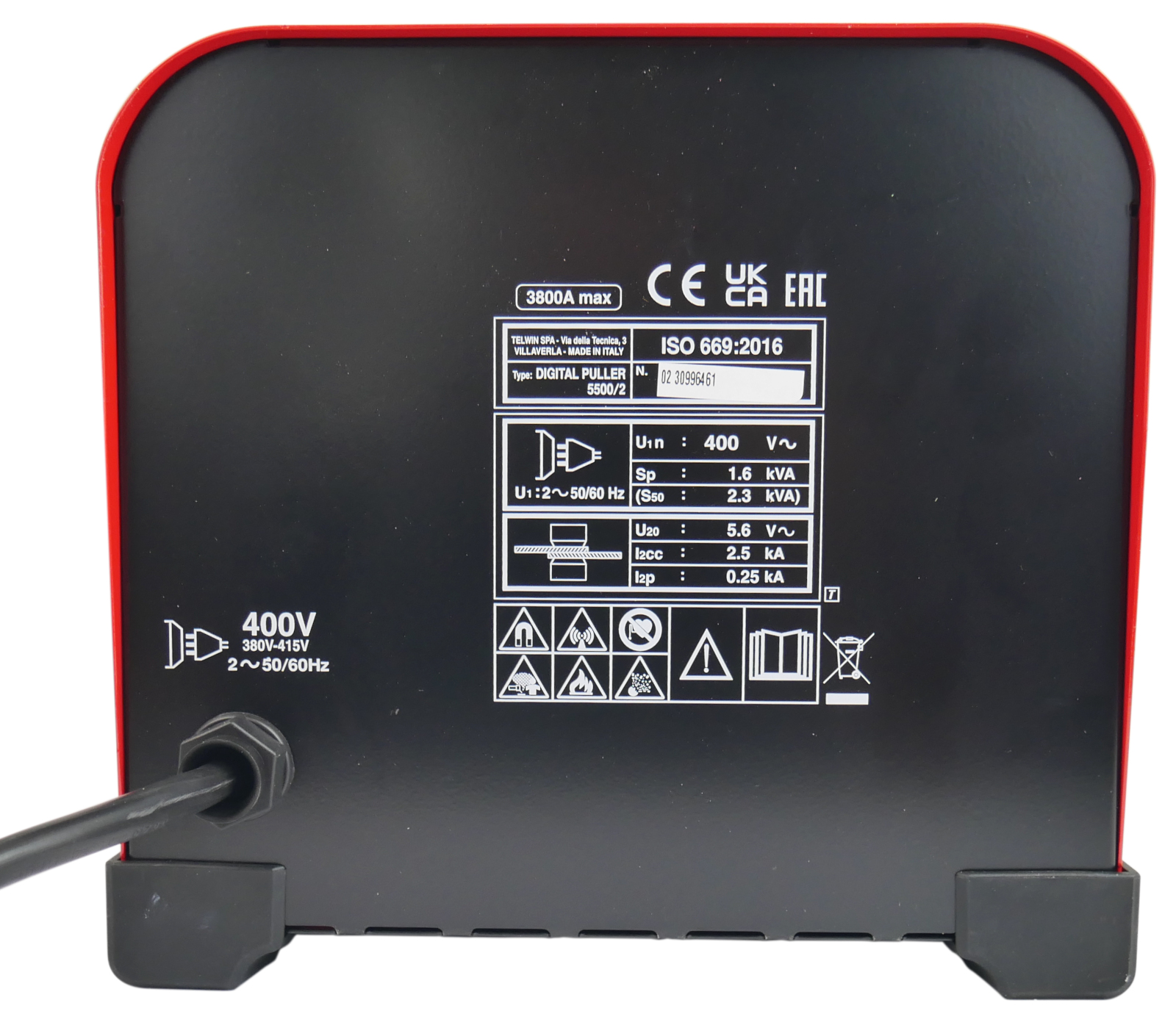

Technische Daten:

• ⭐ Bemessungsversorgungsspannung: 400 V
• ⭐ Netzfrequenz: 50/60 Hz
• ⭐ Maximaler Schweißstrom: 3800A
• ⭐ Leerlaufspannung Sekundärseite: 5,6V
• ⭐ Maximale Leistung: 10,5kW
• ⭐ Nennleistung: 1,8kW 50%
• ⭐ Maximaler Punktschweißstrom: 2500A
• ⭐ Netzsicherung: 10A
• ⭐ Leistungsfaktor: 0,8
• ⭐ Einschaltdauer: 1,5%
• ⭐ Schutzart: IP22

Um die Exposition gegenüber elektromagnetischen Feldern zu reduzieren, muss der Benutzer die folgenden Empfehlungen beachten:

• ⭐ Befestigen Sie die beiden Schweißkabel (falls vorhanden) so nah wie möglich beieinander.

Kopf und Körper sollten so weit wie möglich vom Punktschweißkreis entfernt gehalten werden.

• ⭐ Schweißkabel (falls vorhanden) niemals um sich wickeln.
• ⭐ Stellen Sie keine Punktverbindungen innerhalb des Schweißkreises her.
  • Stellen Sie sicher, dass sich beide Kabel auf derselben Seite befinden.
  • ⭐ Verbinden Sie das Rückleitungskabel des Punktschweißstroms (falls vorhanden) so nah wie möglich an der Schweißstelle mit dem Werkstück, an dem die Punktverbindung hergestellt wird.
  • ⭐ Führen Sie keine Punktverbindungen in der Nähe des Punktschweißgeräts durch.
  • Setzen oder lehnen Sie sich während des Betriebs nicht darauf (Mindestabstand: 50 cm).
  • ⭐ Lassen Sie keine ferromagnetischen Gegenstände (solche, die ein Magnetfeld um sich herum erzeugen) in der Nähe des Punktschweißkreises liegen.

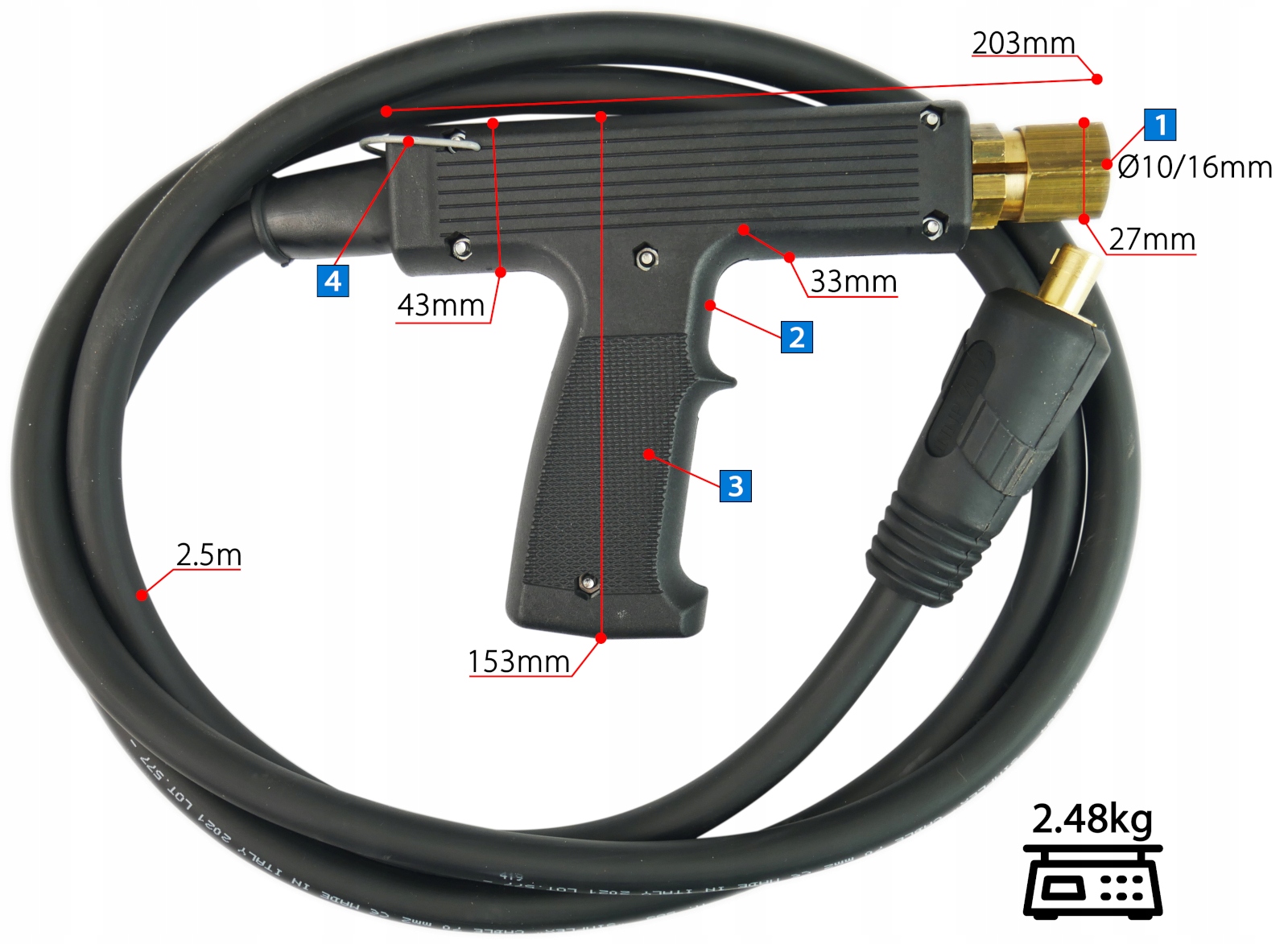

  Pistole mit Messing-Elektrodenhalter

  • 1️⃣ Elektrodenhalter für Ø10/16mm Elektroden
  • 2️⃣ Automatikpistole
  • 3️⃣ Pistolengriff
  • 4️⃣ Aufhängeschlaufe

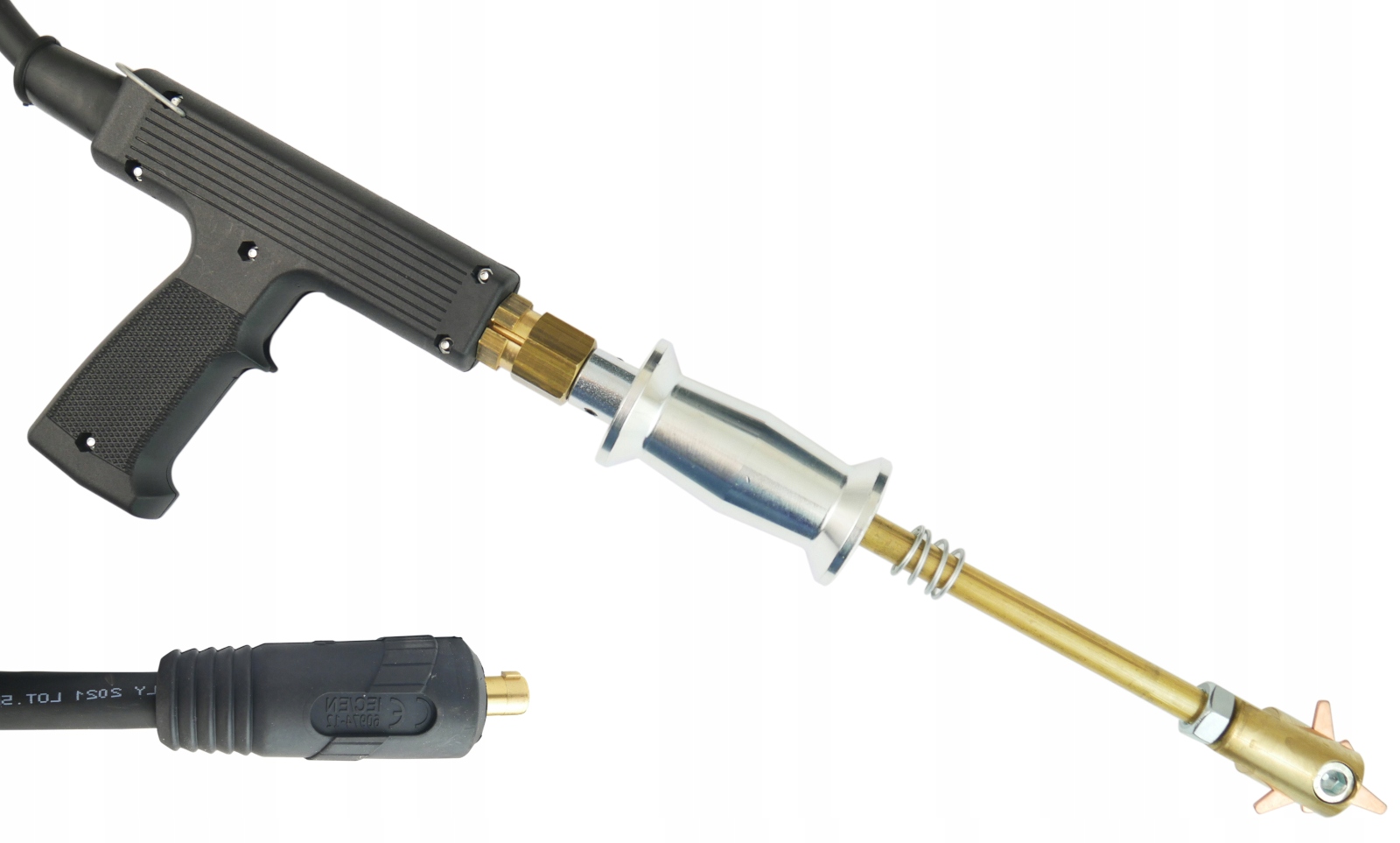

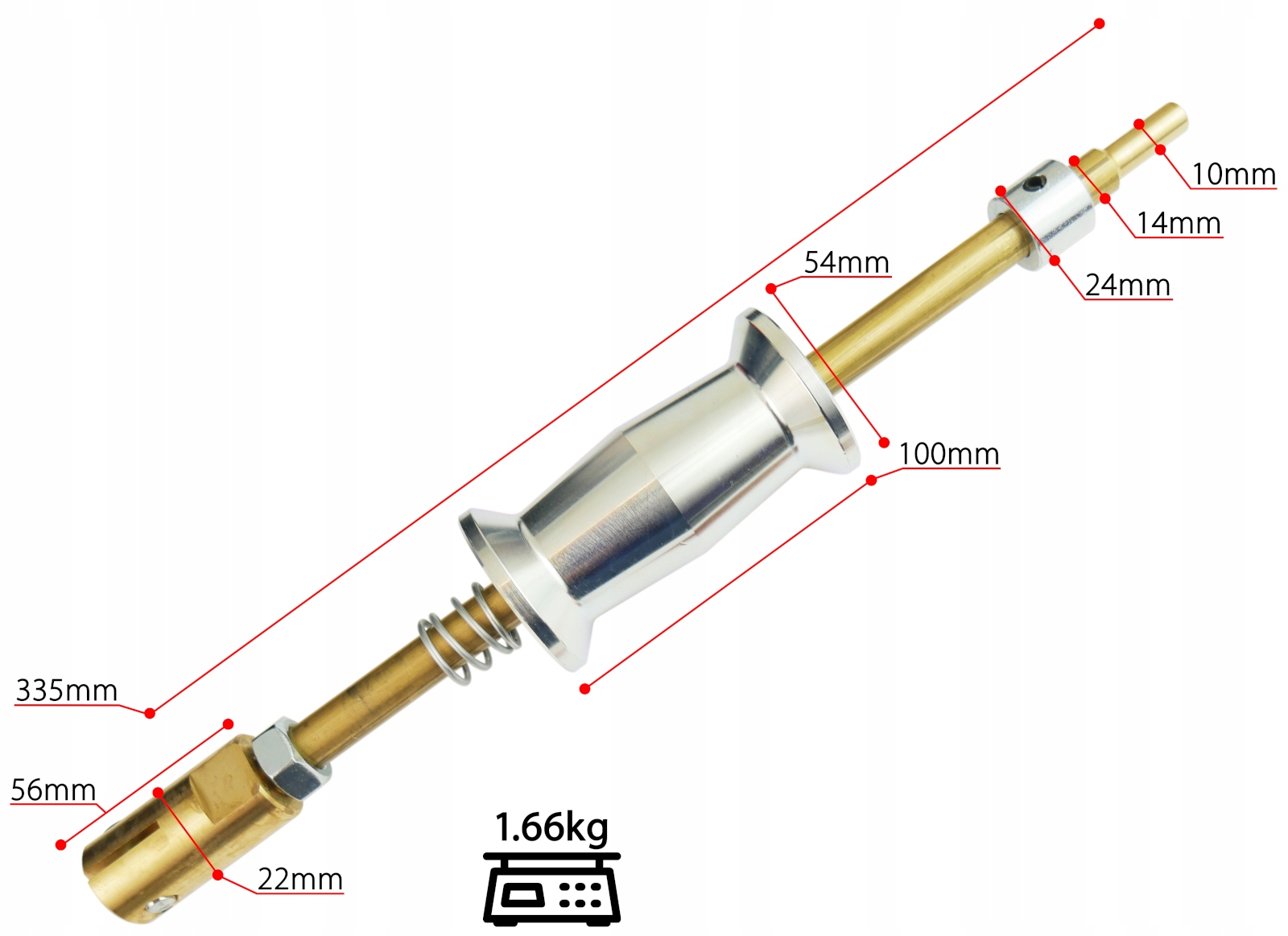

  Gleithammer:

  ☑️ Wird zur Beulenentfernung verwendet, sowohl für kleine als auch für größere Karosseriebeulen.

  • ⭐ Spitze: Dreieck-/Stern-Griff

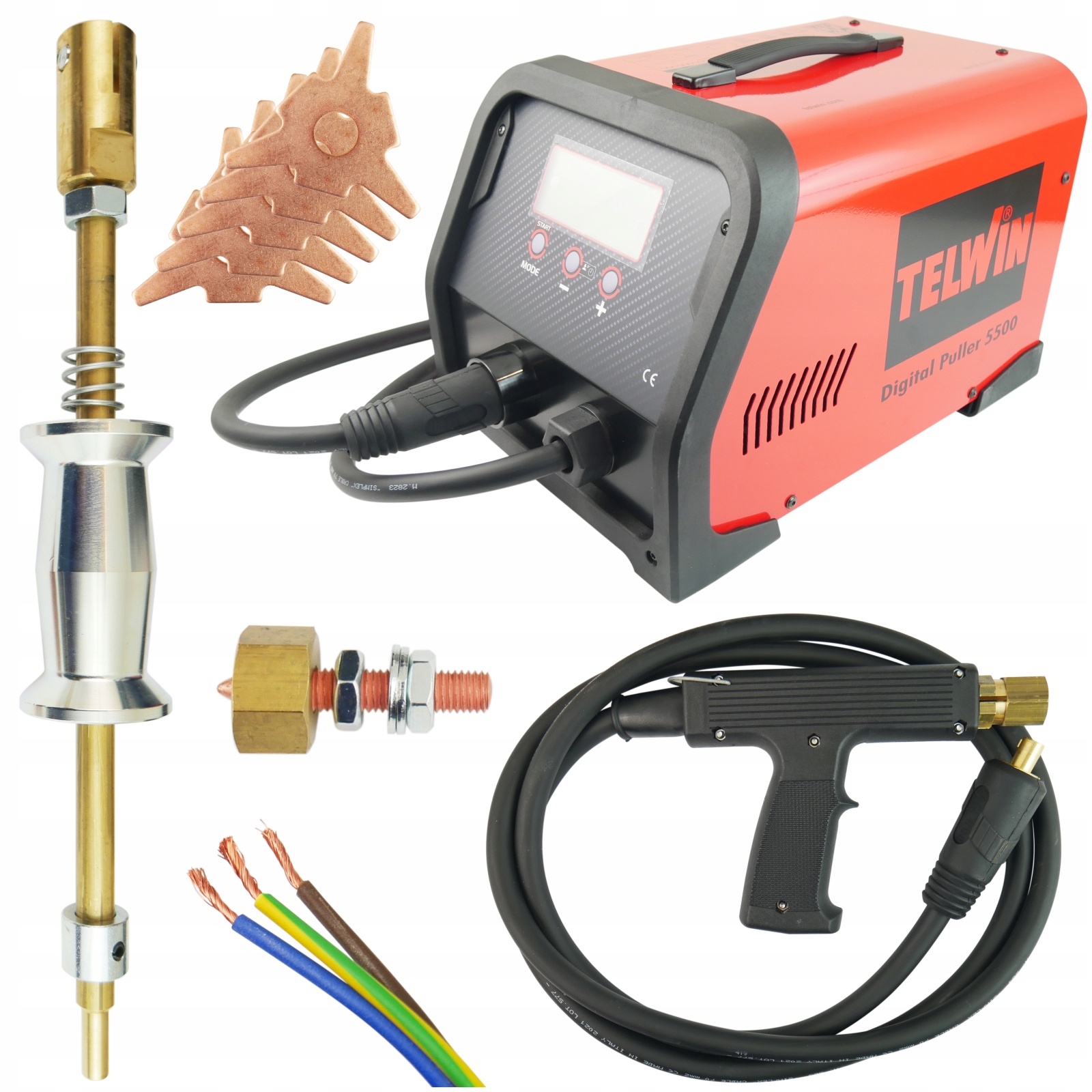

  Im Lieferumfang enthalten:

  • ⭐ Telwin Digital Puller 5500 400V
  • ⭐ Pistole ohne Abzug
  • ⭐ Erdungskabel mit Punktmasse
  • ⭐ Schlagschrauber mit Sternhalter
  • ⭐ Sterne - 5 Stück.
