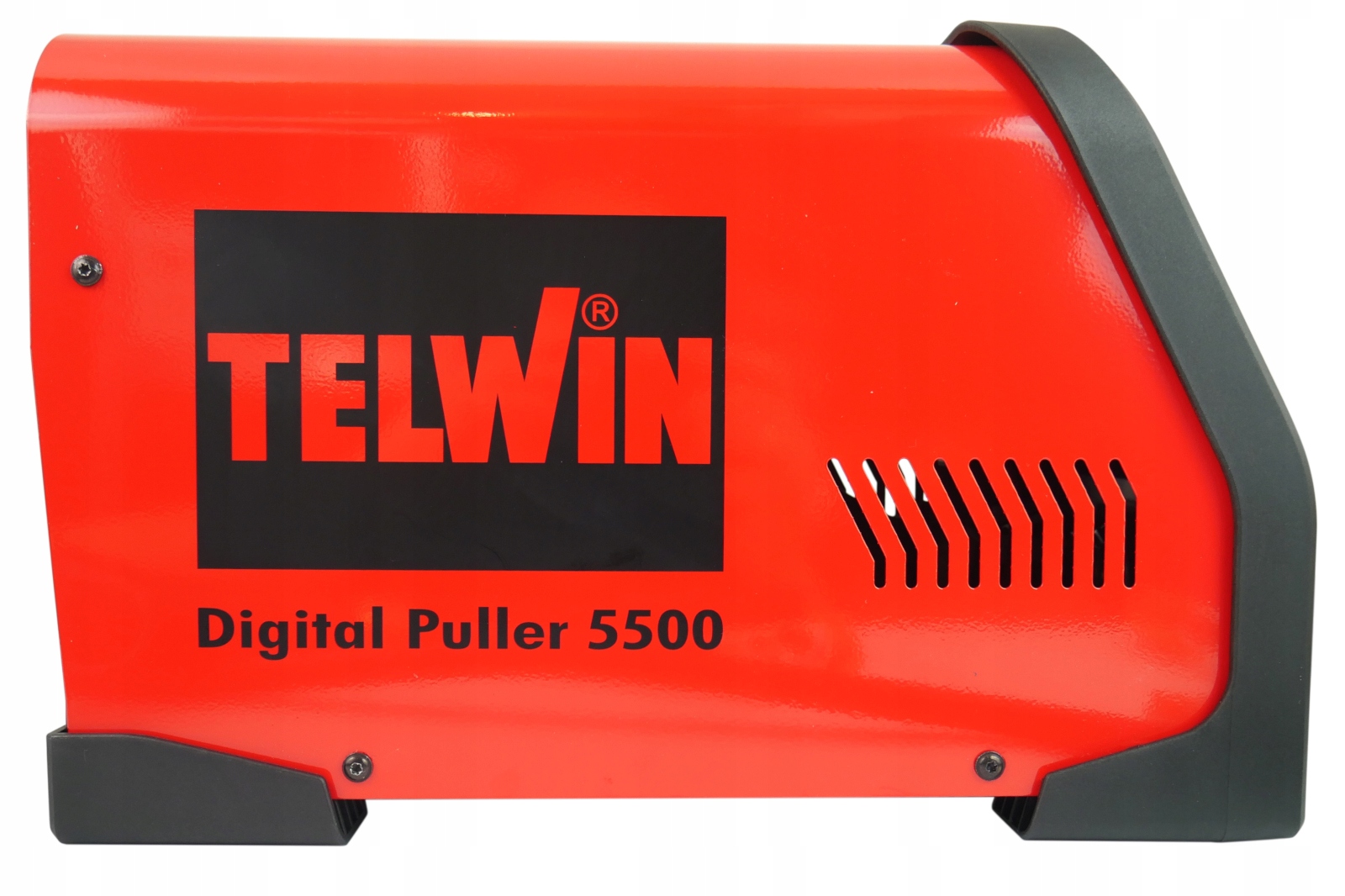

Telwin Digital Puller 5500 230V Punktschweißgerät für Karosseriearbeiten

Telwin Digital Puller 5500 230V Punktschweißgerät für Karosseriearbeiten

Widerstandsschweißgerät für industrielle und professionelle Anwendungen

Sehen Sie sich das Telwin 5500 Schweißgerät 230 V im Video an:

https://youtu.be/l3x_PkgvHe8

Link kopieren und in Ihr Browserfenster einfügen

☑️ Tragbare Widerstandsschweißanlage (Punktschweißgerät) mit Mikroprozessor-Digitalsteuerung. Das Gerät ermöglicht zahlreiche Arten des Heiß- und Punktschweißens an Blechen, die speziell für die Automobilindustrie und andere Branchen mit ähnlichen Blecharten entwickelt wurden.

☑️ Die wichtigsten Parameter des Geräts sind:

• ⭐ Automatische Einstellung der Schweißparameter
• ⭐ Möglichkeit zur Änderung der Schweißzeit gegenüber dem im Automatikmodus eingestellten Wert
• ⭐ Begrenzung des Leitungsüberstroms nach dem Einschalten des Geräts
• ⭐ Hintergrundbeleuchtetes Flüssigkristalldisplay zur Anzeige von Befehlen und eingestellten Parametern

☑️ Das Punktschweißgerät eignet sich zum Schweißen von Eisenblechen mit niedrigem Kohlenstoffgehalt und verzinkten Eisenblechen.

• 1️⃣ Massekabel: 1,5 m
• 2️⃣Kabel zur Schweißpistole: 2,5 m
• 3️⃣ Netzkabel mit Stecker: 3,5 m
• 4️⃣ Griff mit Schnellverschluss für komfortables Arbeiten

Anzeige:

• A. Multifunktionstaste

  - ⭐ "Start" aktiviert das Gerät Bedienung beim ersten Einschalten

  - ⭐ „Modus“ wählt das verwendete Werkzeugprogramm von H bis K

  - ⭐ „Auswahl der Maßeinheit“ – durch 3-sekündiges Gedrückthalten der Taste kann die Einheit der Blechdicke [mm], [in], [ga] eingestellt werden

• B. Verringern der Blechdicke, Schweißzeit und Leistung
• C. Erhöhen der Blechdicke, Schweißzeit und Leistung
• D. Flüssigkristallanzeige
• E. „Start“ Signalisiert, dass die Taste „Modus“ gedrückt werden muss, um das Gerät in Betrieb zu nehmen
• F. Zeigt das verwendete Programm, die Blechdicke oder einen Alarmcode an (ausführlicher in der Bedienungsanleitung erläutert). Anleitung)
• G. „Studder“-Pistole ohne Auslöser (Version, die durch Kontakt mit dem Werkstück aktiviert wird)
• H. Punktschweißen von Bolzen, Nieten, Unterlegscheiben, Ösen, Dreiecken
• I. Schweißen von Schrauben/Nieten mit einem Durchmesser von 4-6 mm
• J. Verwendung einer Tiefziehelektrode
• K. Verwendung einer Treibelektrode
• L. Zeigt den Schweißzeitstand im Verhältnis zum automatisch eingestellten Wert an
• M. Aktiviert mit der Pistole „Studder“-Pistole
• N. Zeigt an, dass Bolzen verwendet werden.
• O. Stellt die Dicke des zu schweißenden Blechs dar.
• P. Zeigt an, dass die Das Gerät befindet sich im thermostatischen Schutzmodus.
• Q. Gibt die Maßeinheit [mm], [in], [ga] an.

Technische Daten:

• ⭐ Bemessungsspannung: 230 V
• ⭐ Netzfrequenz: 50/60 Hz
• ⭐ Maximaler Schweißstrom: 3800A
• ⭐ Leerlaufspannung Sekundärseite: 5,6V
• ⭐ Maximale Leistung: 10,5kW
• ⭐ Nennleistung: 1,8kW 50%
• ⭐ Maximaler Punktschweißstrom: 2500A
• ⭐ Netzsicherung: 16A
• ⭐ Leistungsfaktor: 0,8
• ⭐ Einschaltdauer: 1,5%
• ⭐ Schutzart: IP22

Um die Exposition gegenüber elektromagnetischen Feldern zu reduzieren, muss der Benutzer die folgenden Empfehlungen beachten:

• ⭐ Befestigen Sie die zwei Schweißkabel (falls vorhanden) so eng wie möglich miteinander.
• ⭐ Kopf und Körper sollten so weit wie möglich vom Punktschweißkreis entfernt gehalten werden.
• ⭐ Schweißkabel (falls vorhanden) niemals um sich wickeln.
• ⭐ Keine Punktverbindungen innerhalb des Schweißkreises herstellen. Sicherstellen, dass sich beide Kabel auf derselben Seite befinden.
• ⭐ Rückleitungskabel anschließen Der Punktschweißstrom (falls vorhanden) sollte so nah wie möglich an der Schweißstelle des Werkstücks angelegt werden.
• ⭐ Führen Sie keine Punktverbindungen in der Nähe des Punktschweißgeräts durch.
• Setzen oder lehnen Sie sich während des Betriebs nicht darauf (Mindestabstand: 50 cm).
• ⭐ Lassen Sie keine ferromagnetischen Gegenstände (solche, die ein Magnetfeld um sich herum erzeugen) in der Nähe des Punktschweißkreises liegen.

Pistole mit Messing-Elektrodenhalter

• 1️⃣ Elektrodenhalter für Ø10/16mm Elektroden
• 2️⃣ Automatische Pistole
• 3️⃣ Pistolengriff
• 4️⃣ Aufhängeöse

Schlittenhammer:

☑️ Verwendet für Entfernen von Dellen, sowohl kleinen als auch größeren Karosseriedellen.

• ⭐ Tipp: Griff für Dreiecke / Sterne-Ausbesserer

Dreiecke mit einer Kupferbeschichtung zeichnen sich durch eine spezielle chemische Zusammensetzung aus, die ein einfaches Verschweißen mit der Karosserie ermöglicht. Das Ergebnis ist, dass das Blech weder auf der Innenseite noch um die Schweißnaht herum verbrannt wird.

Im Set enthalten:

• ⭐ Telwin Digital Puller 5500 Schweißgerät 230V
• ⭐ Schweißpistole ohne Auslöser
• ⭐ Massekabel mit Masse zum Einstechen
• ⭐ Aufprallextraktor mit Sternhalter
• ⭐ Sterne - 5 Stück.
