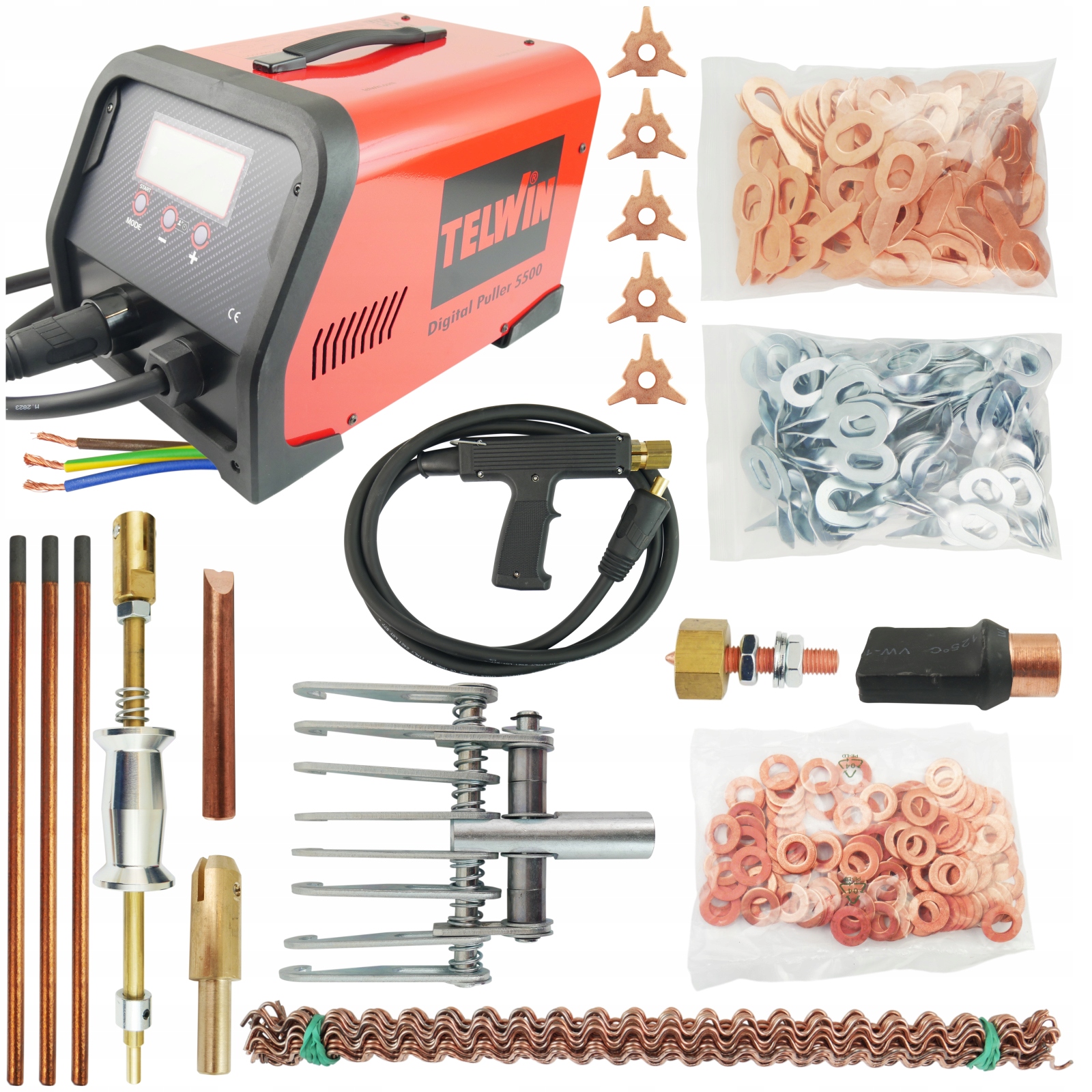

Telwin Digital Puller 5500 400V Punktschweißgerät für Karosseriearbeiten

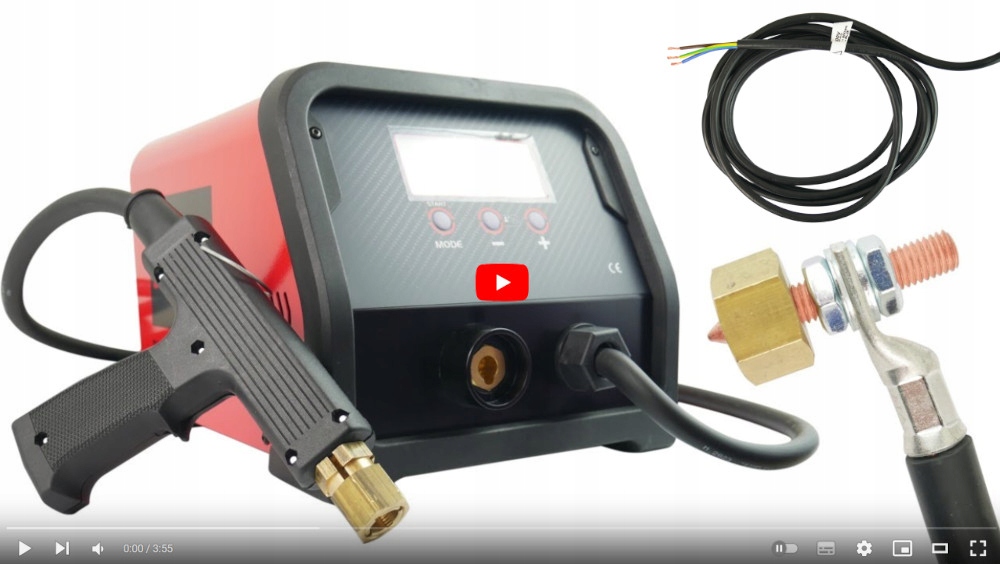

Sehen Sie sich die Telwin 5500 400V Schweißmaschine im Video an:

https://youtu.be/NJACA6-nnFw

Kopieren Sie den Link und fügen Sie ihn in Ihr Browserfenster ein

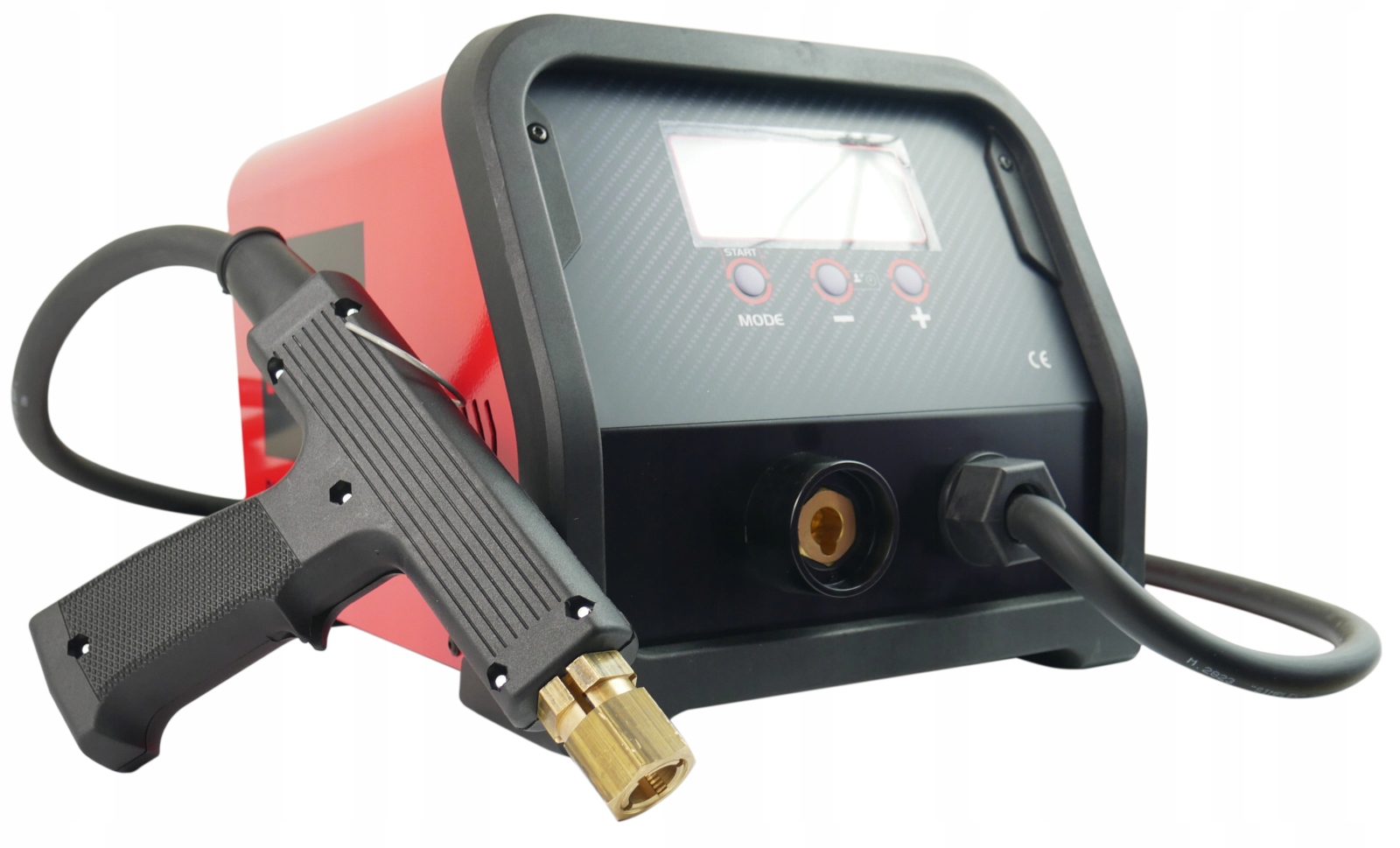

☑️ Tragbare Widerstandsschweißanlage (Punktschweißgerät) mit Mikroprozessor-Digitalregler. Das Gerät ermöglicht zahlreiche Arten des Heiß- und Punkt-Schweißens von Blechen, die speziell für den Automobilsektor und Branchen mit ähnlichen Blecharten verwendet werden.

☑️ Die wichtigsten Parameter des Geräts sind:

• ⭐ Automatische Einstellung der Schweißparameter
• ⭐ Möglichkeit zur Änderung der Schweißzeit relativ zum im Automatikmodus eingestellten Wert
• ⭐ Begrenzung des Leitungsüberstroms nach dem Einschalten des Geräts
• ⭐ Hintergrundbeleuchtetes LCD-Display zur Anzeige von Befehlen und eingestellten Parametern

☑️ Das Punktschweißgerät eignet sich zum Schweißen von Eisenblechen mit niedrigem Kohlenstoffgehalt und verzinkten Eisenblechen.

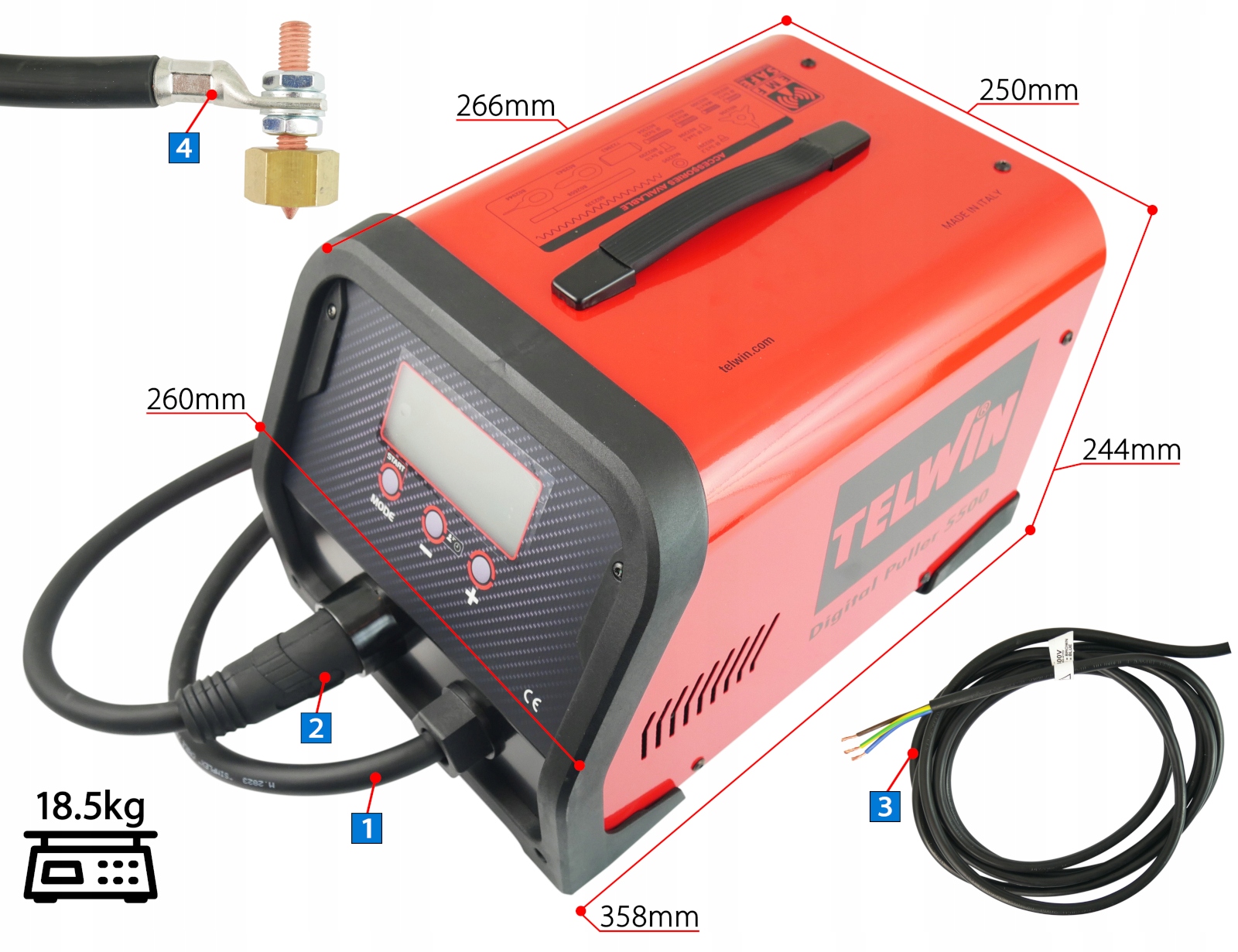

• 1️⃣ Kabel zur Schweißpistole: 2,5 m
• 2️⃣ Masse Kabel

• 3️⃣ Netzkabel: 3,5 m
• 4️⃣ Halterung mit Masse zur Markierung

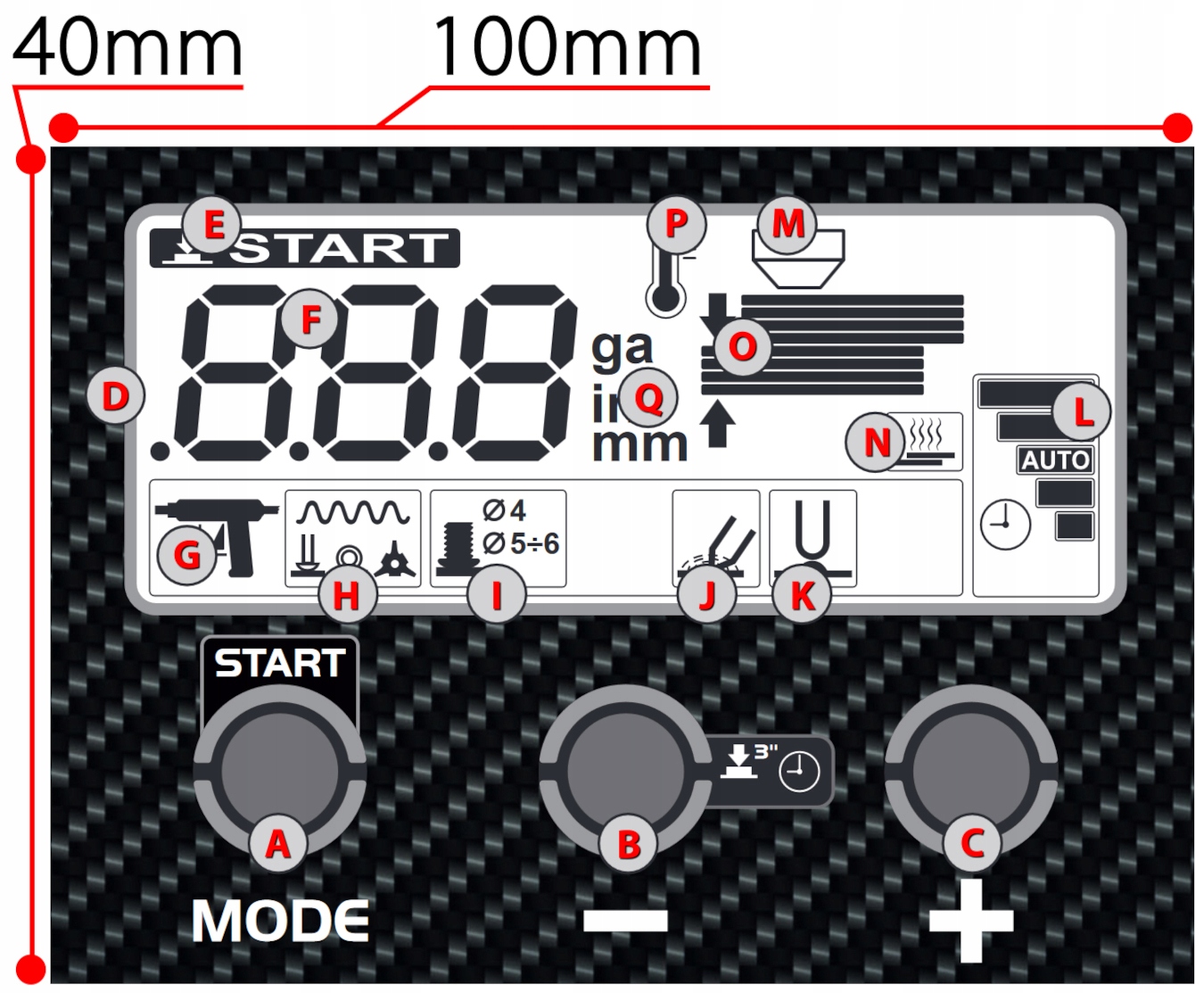

Anzeige:

• A. Multifunktionstaste

  - ⭐ "Start" aktiviert Das Gerät ist beim ersten Einschalten zu bedienen

  - ⭐ „Modus“ wählt das verwendete Werkzeugprogramm von H bis K

  - ⭐ „Auswahl der Maßeinheit“ – durch 3-sekündiges Gedrückthalten der Taste kann die Einheit der Blechdicke [mm], [in], [ga] eingestellt werden

• B. Blechdicke, Schweißzeit und Leistung verringern
• C. Blechdicke, Schweißzeit und Leistung erhöhen
• D. Flüssigkristallanzeige
• E. „Start“ Zeigt an, dass die Taste „Modus“ gedrückt werden muss, um das Gerät in Betrieb zu nehmen
• F. Zeigt das verwendete Programm, die Blechdicke oder einen Alarmcode an (ausführlicher in der Bedienungsanleitung erläutert). Anleitung)
• G. „Studder“-Pistole ohne Auslöser (Version, die durch Kontakt mit dem Werkstück aktiviert wird)
• H. Punktschweißen von Bolzen, Nieten, Unterlegscheiben, Ösen, Dreiecken
• I. Schweißen von Schrauben/Nieten mit einem Durchmesser von 4-6 mm
• J. Verwendung einer Tiefziehelektrode
• K. Verwendung einer Treibelektrode
• L. Zeigt den Schweißzeitstand im Verhältnis zum automatisch eingestellten Wert an
• M. Aktiviert mit der Pistole „Studder“-Pistole
• N. Zeigt an, dass Bolzen verwendet werden.
• O. Stellt die Dicke des zu schweißenden Blechs dar.
• P. Zeigt an, dass die Das Gerät befindet sich im thermostatischen Schutzmodus.
• Q. Gibt die Maßeinheit [mm], [in], [ga] an.

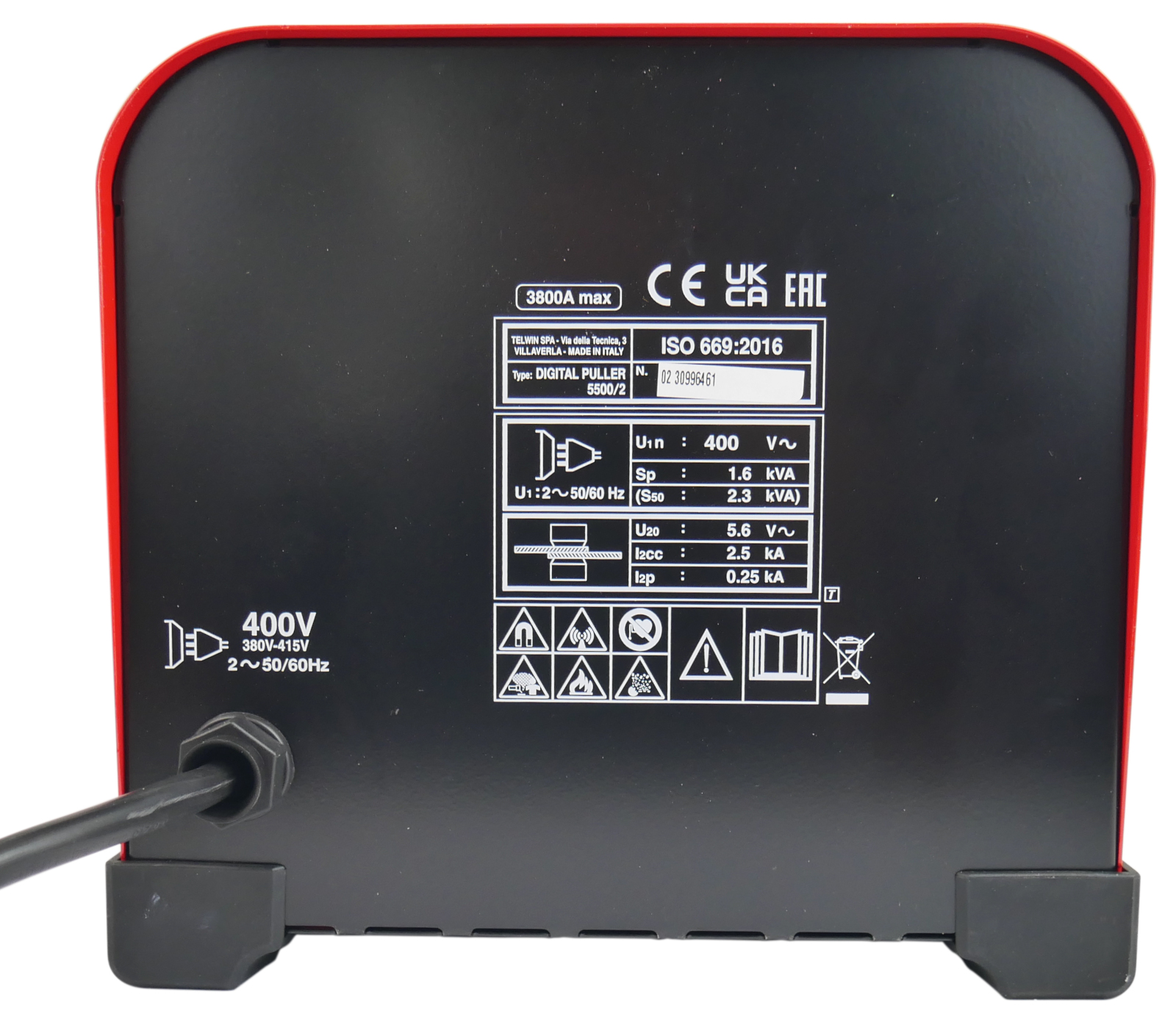

Technische Daten:

• ⭐ Bemessungsversorgungsspannung: 400 V
• ⭐ Netzfrequenz: 50/60 Hz
• ⭐ Maximaler Schweißstrom: 3800A
• ⭐ Leerlaufspannung Sekundärseite: 5,6V
• ⭐ Maximale Leistung: 10,5kW
• ⭐ Nennleistung: 1,8kW 50%
• ⭐ Maximaler Punktschweißstrom: 2500A
• ⭐ Netzsicherung: 10A
• ⭐ Leistungsfaktor: 0,8
• ⭐ Einschaltdauer: 1,5%
• ⭐ Schutzart: IP22

Um die Exposition gegenüber elektromagnetischen Feldern zu reduzieren, muss der Benutzer die folgenden Empfehlungen beachten:

• ⭐ Befestigen Sie die beiden Kabel so nah wie möglich aneinander (falls vorhanden).

• ⭐ Halten Sie Kopf und Oberkörper so weit wie möglich vom Punktschweißkreis entfernt.
• ⭐ Wickeln Sie Schweißkabel (falls vorhanden) niemals um sich.
• ⭐ Stellen Sie keine Punktverbindungen innerhalb des Schweißkreises her. Stellen Sie sicher, dass sich beide Kabel auf derselben Seite befinden.
• ⭐ Verbinden Sie das Rückleitungskabel des Punktschweißstroms (falls vorhanden) so nah wie möglich an der Schweißstelle mit dem Werkstück, an dem die Punktverbindung hergestellt wird.
• ⭐ Führen Sie keine Punktverbindungen in der Nähe des Punktschweißgeräts durch.
• Setzen oder lehnen Sie sich während des Betriebs nicht darauf (Mindestabstand: 50 cm).
• ⭐ Lassen Sie keine ferromagnetischen Gegenstände (solche, die ein Magnetfeld um sich herum erzeugen) in der Nähe des Punktschweißkreises liegen.

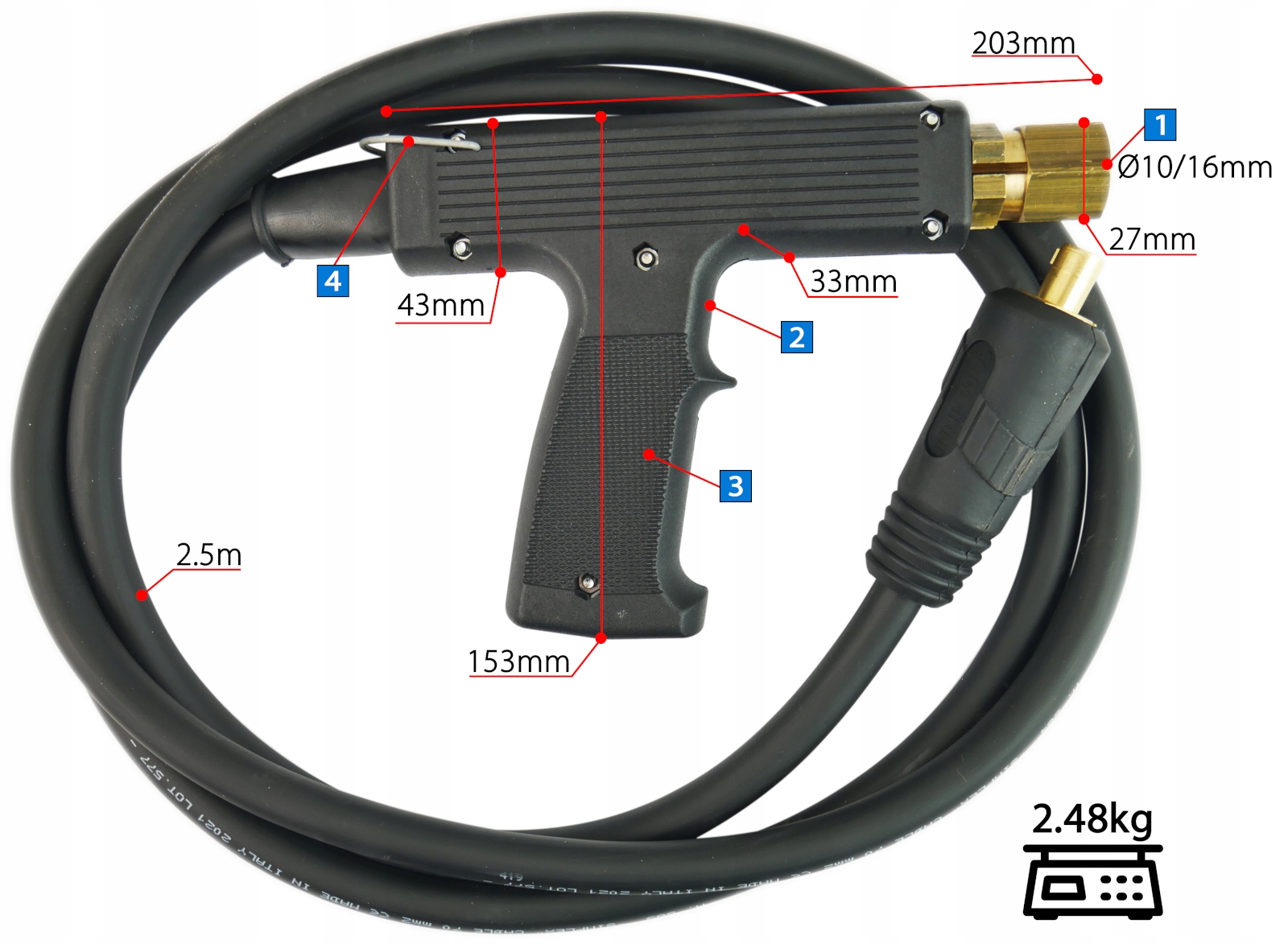

Pistole mit Messing-Elektrodenhalter

• 1️⃣ Elektrodenhalter für Ø10/16mm Elektroden
• 2️⃣ Automatikpistole
• 3️⃣ Pistolengriff
• 4️⃣ Aufhängeschlaufe

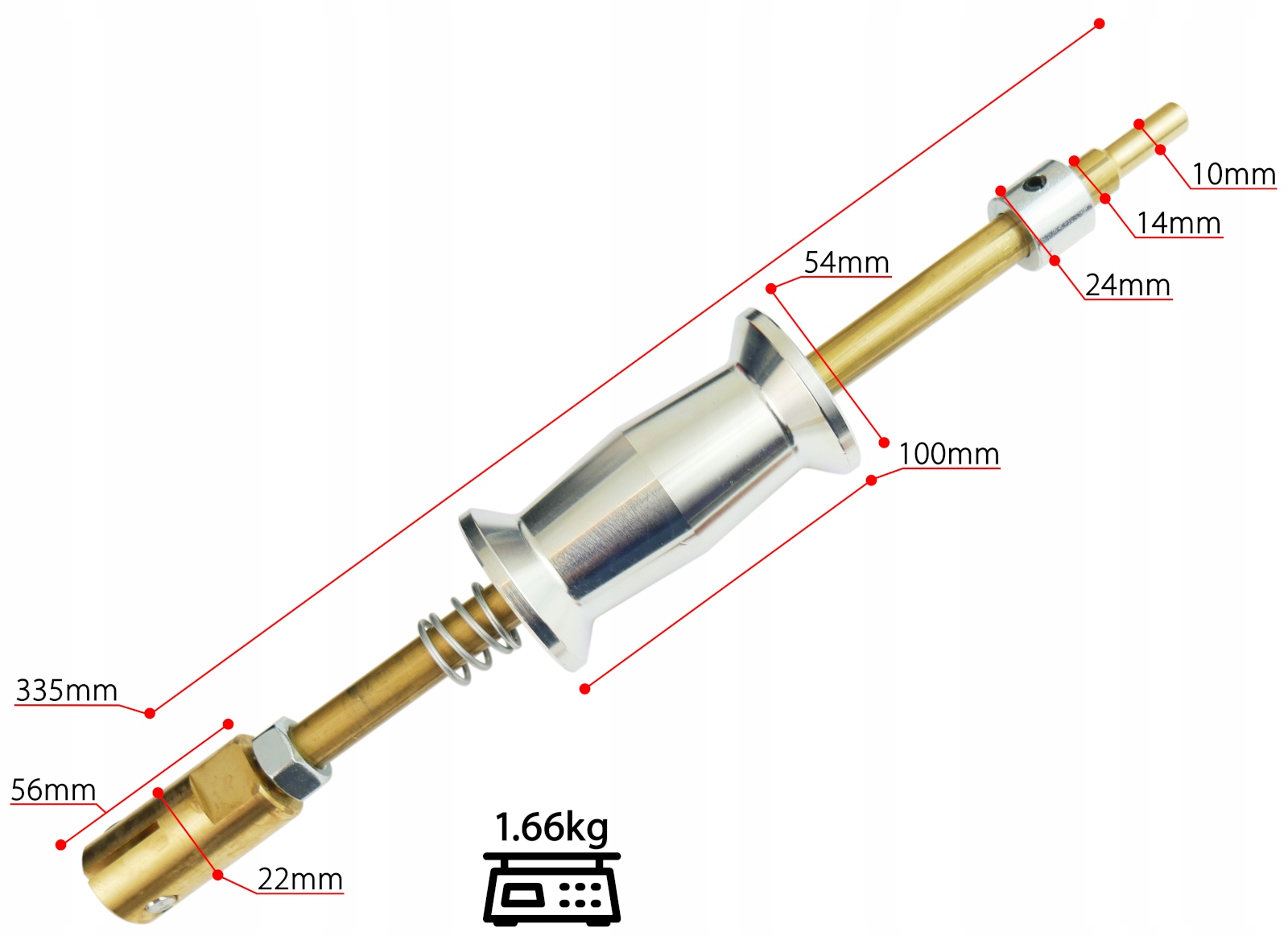

Gleithammer:

☑️ Wird zur Ausbeulung von kleinen und größeren Karosseriedellen verwendet.

• ⭐ Spitze: Dreieck-/Stern-Griff

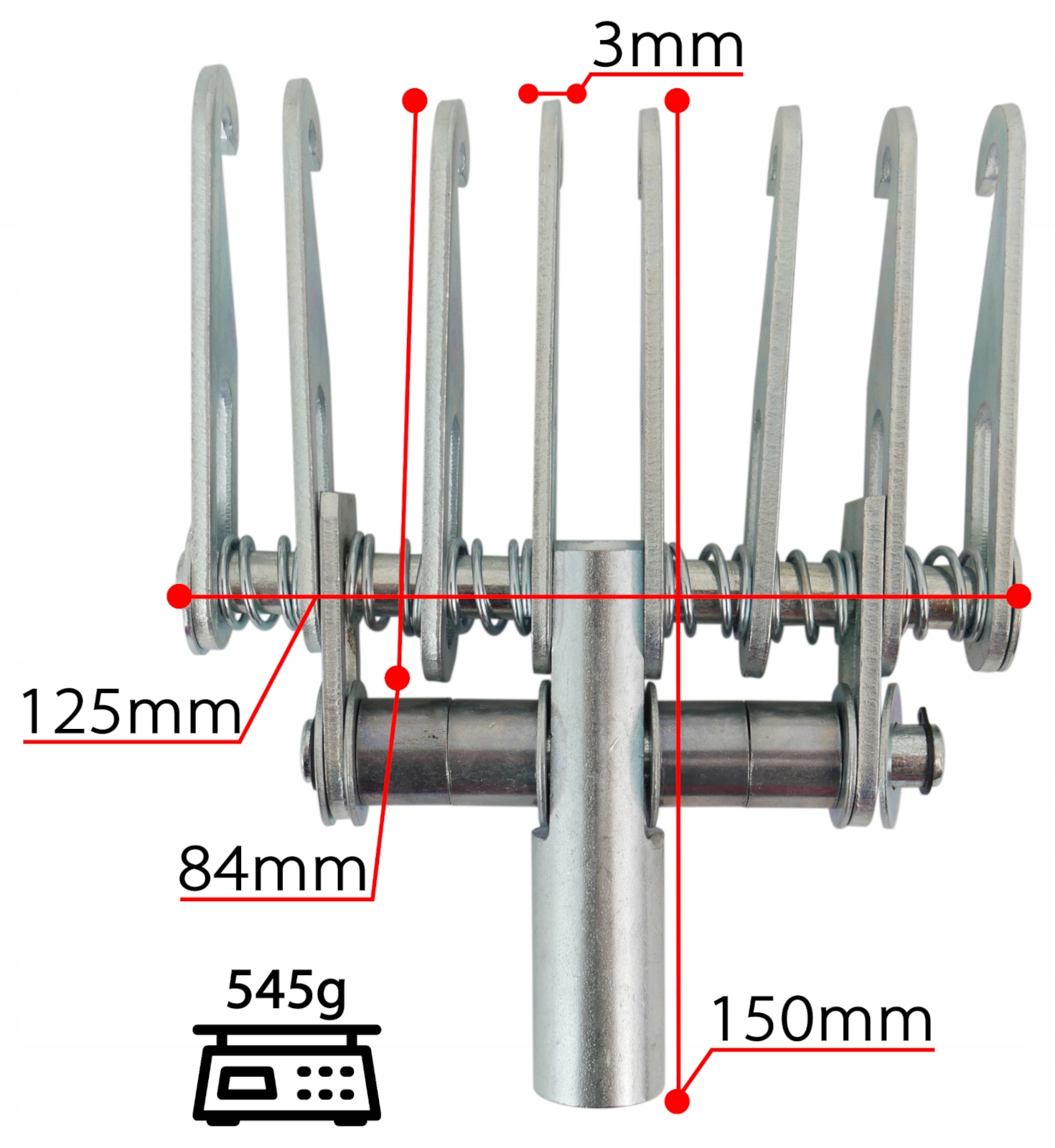

Klauenstärke: 3 mm

☑️ Abmessungen des Innengewindes:

• ⭐ Erstes Gewinde M14
• ⭐ Zweites Gewinde M10 tiefer im Klauenhalter

Dies ist eine universelle Klaue für jeden Punktschweißer.

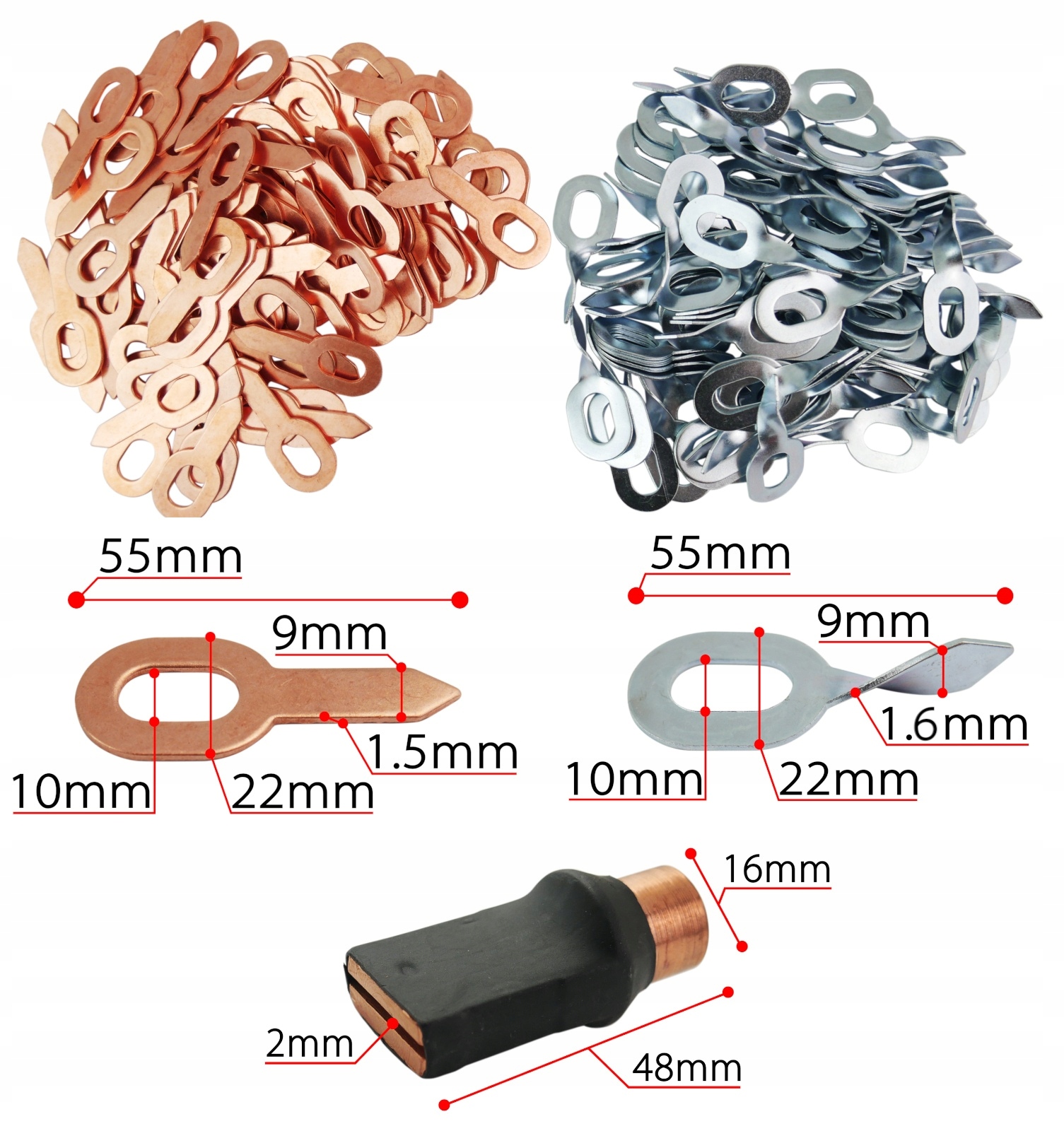

Elektrode für OT-Bits (Unterlegscheiben) Punktschweißer.

☑️ Die Elektrode hat ein Gummiband, das den Bit für komfortables Arbeiten hält. Arbeiten.

Abmessungen:

• ⭐ Griff: 16 mm

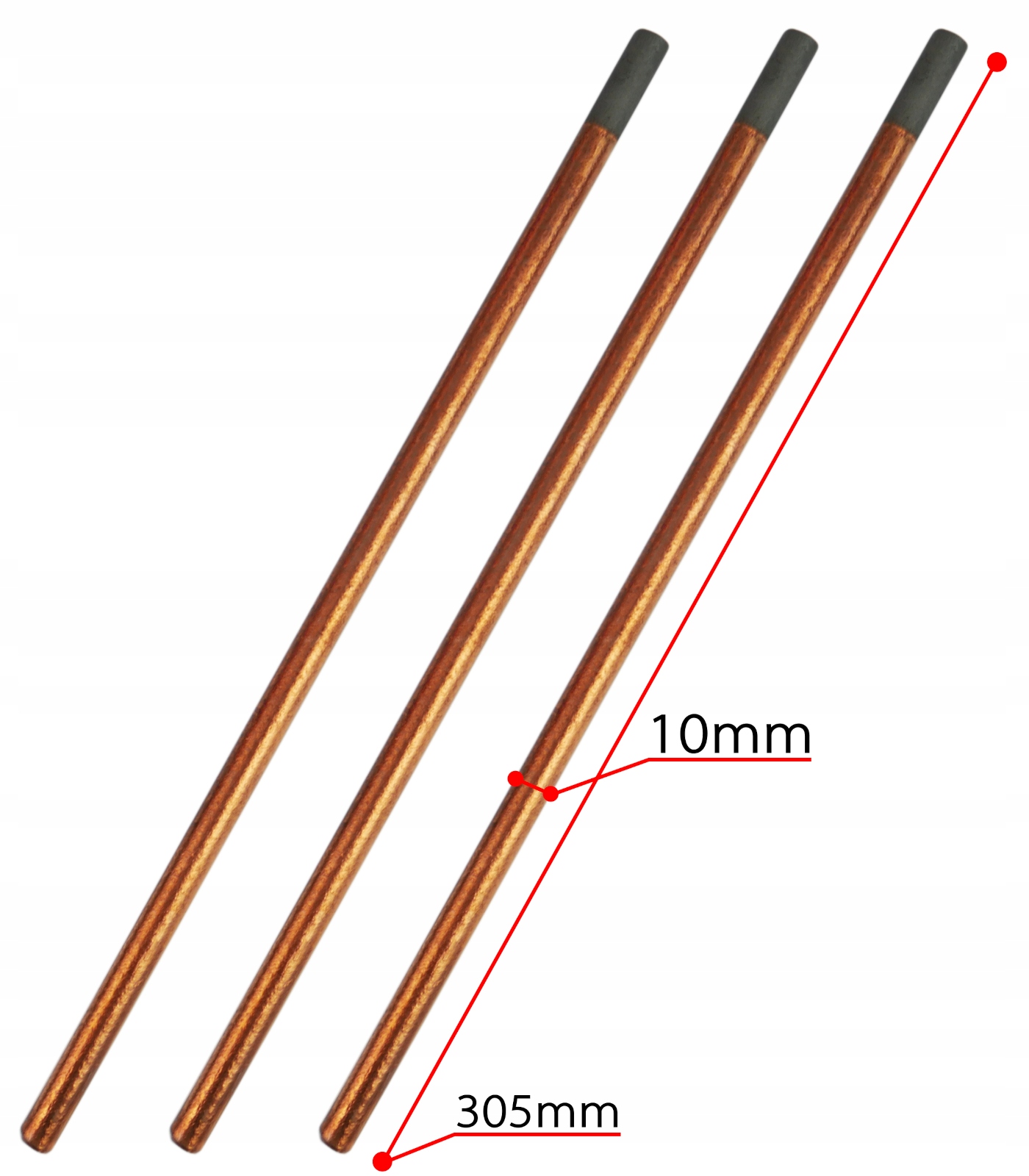

Gerade Bohrer:

☑️ Bohrer mit Kupferbeschichtung haben eine bessere thermische und elektrische Leitfähigkeit, sodass die Schweißmaschine weniger Leistung zum Erhitzen des Bohrers benötigt, was zu keiner Funkenbildung beim Brennen des Blechs um die Schweißnaht herum führt und das Blech an der Stelle der Durchschweißung nicht überhitzt. Dadurch wird zukünftige Korrosion des Blechs von der anderen Innenseite vermieden:
