Stiebel Eltron Luftverteilsystem LVS WDA 125-2-75

Stiebel Eltron Luftverteilsystem LVS WDA 125-2-75

Das Stiebel Eltron Luftverteilsystem LVS WDA 125-2-75 ist ein robuster Wand-/Deckenauslass aus korrosionsbeständigem und geruchsneutralem Polypropylen (PP). Es ist für eine effiziente Luftverteilung in Lüftungsanlagen konzipiert und zeichnet sich durch seine flexible Installation sowie die antistatische Ausführung aus. Durch seinen großen Querschnitt ermöglicht das System geringere Strömungsgeschwindigkeiten und einen größeren Luftvolumenstrom, was es ideal für den Einbau in Beton macht.

Wie ist das Luftverteilsystem konstruiert?

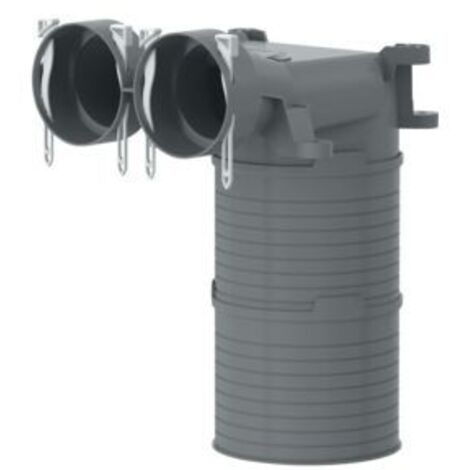

Der Wand-/Deckenauslass besteht aus einem unisolierten Kanal mit einem Auslassstutzen in DN 125. Zwei Anschlüsse mit einem Nenndurchmesser von DN 75 sind als Einschubenden ausgeführt. Der abnehmbare Anschlussadapter kann um 180 Grad gedreht werden, was flexible Installationsmöglichkeiten bietet. Die LVS-Rohre werden mit je zwei Verriegelungsstiften im Adapter sicher befestigt. Eine Aufschiebeklemme ist ebenfalls vorhanden.

Welche Materialeigenschaften und Merkmale bietet das LVS WDA 125-2-75?

Das Luftverteilsystem ist aus Polypropylen (PP) gefertigt, einem Werkstoff, der korrosionsbeständig und geruchsneutral ist. Die Oberflächen sind außen und innen unbehandelt. Der Kanal ist starr und antistatisch ausgeführt, was die Einsatzmöglichkeiten erweitert. Eine antibakterielle Behandlung oder eine perforierte Innenwand sind nicht vorhanden. Die Außenfarbe ist grau.

Welche Vorteile bietet der große Querschnitt des Luftverteilsystems?

Der große Querschnitt im Formteil, insbesondere durch den Auslassstutzen in DN 125 und die zwei Anschlüsse DN 75, ermöglicht geringere Strömungsgeschwindigkeiten und einen größeren Luftvolumenstrom. Dies trägt zu einer effizienten Luftverteilung bei und unterstützt die Leistungsfähigkeit der gesamten Lüftungsanlage.

Technische Daten

• Werkstoff: Polypropylen (PP)
• Anschlüsse: 2x Einschubende DN 75
• Auslassstutzen: DN 125
• Länge: 270,8
• Ausführung: unisolierter Kanal
• Antistatisch: ja
• Einbettbar in Beton: ja
• Mit Aufschiebeklemme: ja
• Außenfarbe: grau
• Biegeverhalten: starr

Das Stiebel Eltron Luftverteilsystem LVS WDA 125-2-75 bietet eine robuste und anpassungsfähige Lösung für moderne Lüftungsinstallationen. Mit seinen flexiblen Anschlussmöglichkeiten, der antistatischen Ausführung und der Eignung für die Beton-Einbettung stellt es eine zuverlässige Basis für eine effiziente und langlebige Luftführung dar. Der Auslassstutzen in DN 125 und die Anschlüsse in DN 75 ermöglichen eine vielseitige Anwendung bei einer Länge von 270,8.

Lieferumfang

• 1x Stiebel Eltron Luftverteilsystem LVS WDA 125-2-75
• 1x Blinddeckel DN 75
• 1x Blinddeckel DN 125
• 4x Verriegelungsstifte

Produktspezifikation

• Hersteller-Warengruppe: Lüftung
• Hersteller-Produktgruppe: Luftführung
• Hersteller-Artikelnummer: 205367
• Ausführung: unisolierter Kanal
• Anschluss 1: Einschubende
• Anschluss 2: Einschubende
• Länge: 270,8
• Antistatische Ausführung: ja
• Werkstoff des Kanals: Kunststoff
• Biegeverhalten: starr
• Arbeitslänge: 270,8
• Außenfarbe: grau
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polypropylen (PP)
• Perforierte Innenwand: nein
• Nenndurchmesser Kanal: 75
• Antibakterielle Behandlung: nein
• Oberflächenschutz innen: unbehandelt
• Oberflächenschutz außen: unbehandelt
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: ja
• Typenzulassung nach BBR/EKS: nein
