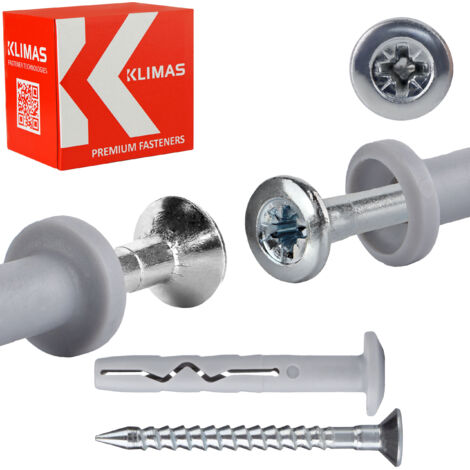

Stifte zum Eindrehen mit Rädern SMK-08100 (100)

Schnellmontagestopfen mit Kragen 8x100 mm 100 Stück.

Sie bestehen aus einer Polyethylenhülse und einer Schraube mit Senkkopf aus verzinktem Stahl.

Beim SMK-Modell verfügt die Hülse über einen Kragen, der für optimalen Anpressdruck der befestigten Elemente sorgt.

Sie ist für nichttragende Mehrpunktbefestigungen statisch belasteter Bauteile ausgelegt.

Dübel mit Kragen werden für die Montage von Stahlelementen und überall dort empfohlen, wo eine größere Druckfläche erforderlich ist.

Die wichtigsten Parameter

• Modell: SMK-08100
• Steckergröße: 8,0 x 100 mm
• Schraubengröße: 4,9 x 105 mm
• Maximale nutzbare Länge: 60 mm
• Verpackung: 100 Stück
• Buchse: PZ-2
• Steckermaterial: Polypropylen
• Schraubenmaterial: verzinkter Stahl

Originalprodukt der renommierten Firma klimas Wkręt-Met ®

Funktionen und Vorteile

1. Vergrößerter Kopfdurchmesser mit PZ-Sockel

Sorgt für deutlich besseren Anpressdruck auf die montierten Elemente.

2. Konischer Schraubenkopf

Er ist massiver und weist eine deutliche Verdickung an der Basis auf, was den bündigen Abschluss mit der Oberfläche des befestigten Elements beeinflusst.

3. Optimal gestaltete Spreizzone

Gibt perfekte Spreizung im Kontakt mit der Oberfläche an.

4. Schnelle und einfache Installation per Push-Through

Verkürzt die Installationszeit.

Substrate und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel

C. Hohlziegel aus Silikat

D. Elemente auf Leichtzuschlagstoff

E. Vollsilikatziegel

1. Montage von Profilen in abgehängten Deckensystemen
2. Montage von Profilen mit Verbindern
3. Montage von Gipskartonwandprofilen
4. Montage von Holztrennwandkonstruktionen

Dies sind nur Anwendungsbeispiele.

Produktspezifikation

• [ dk ] Stiftdurchmesser: Ø 8,0 mm
• [ Lk ] Stiftlänge: 100 mm
• [ dw ] Schraubendurchmesser: Ø 4,9 mm
• [ Lw ] Schraubenlänge: 105mm
• [ tfix ] max. nutzbare Länge: 60 mm
• Sockel: PZ-2
• Anzahl der Stück. In der Verpackung: 100
• Stopfenmaterial: Polypropylen
• Schraubenmaterial: verzinkter Stahl
• Montageart: Durchgangsmontage
• Untergrund: Beton, Vollziegel, Hohlziegel, Elemente auf Leichtzuschlag, Vollziegel

Zertifikate:

• Europäisches Zertifikat ETA-19/0156 - eine Garantie für höchste Qualität,
• Nationale Technische Bewertung - ITB-KOT-2018/0528 Ausgabe 2

Die von uns angebotenen Dübel zeichnen sich durch höchste Qualität aus und können sicher verwendet werden in Konstruktion. Wir setzen alles daran, dass die an unsere Auftragnehmer gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Installationsmethode

• Vor der Montage muss der Untergrund, in dem das Befestigungsmittel installiert werden soll, ermittelt und die vom Befestigungsmittel übertragenen Lasten mit den im Sicherheitsdatenblatt oder in der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten verglichen werden.
• Die geeignete Länge des Befestigungsmittels muss so gewählt werden, dass sich die Dehnungszone im Wandbaumaterial befindet.
• Das Bohrverfahren muss überwacht werden (Löcher in perforiertem Mauerwerk und Porenbeton sollten mit einer Drehbohrmaschine ohne Schlagbohren gebohrt werden).
• Der Durchmesser der Bohrlöcher muss dem Durchmesser des Befestigungsmittels entsprechen. Bohrungen in festen Materialien sollten etwa 10 mm tiefer sein als die Verankerungstiefe des Befestigungselements. Bohrungen in festen Materialien sollten durch eine oszillierende Bohrbewegung bei reduzierter Drehzahl von Bohrspänen befreit werden. Anschließend wird eine Kunststoffhülse in das Loch eingeführt und die Schraube eingeschraubt, bis sie die Hülse durchdringt. Fachleute

*Das Maßband ist nicht Teil der Auktion (es dient nur der besseren Darstellung der Schrauben).
