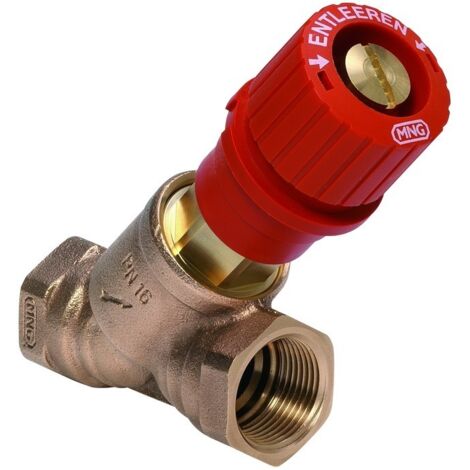

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 20
Das Resideo Strangabsperrventil Kombi-3-Plus, Typ Braukmann V5000Y0020, ist ein hochwertiges Ventil aus entzinkungsbeständigem Messing mit Muffengewinde in der Nennweite DN 20. Es ist speziell für den Vorlauf in Heizungsanlagen konzipiert und rot gekennzeichnet. Das Ventil ermöglicht eine generelle Entleerung und präzise Differenzdruckmessung über einen Adapter am Oberteil, ohne dass zusätzliche Anbauteile am Gehäuse erforderlich sind.
Welche Konstruktionsmerkmale und Materialien zeichnen das Ventil aus?
Das Gehäuse des Kombi-3-Plus Ventils besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die wartungsfreie Spindelabdichtung wird durch einen Doppel-O-Ring realisiert, während eine PTFE-Sitzabdichtung für zusätzliche Dichtheit sorgt. Die Anschlüsse sind als Universalanschluss mit Muffengewinde nach DIN EN 10226-1 ausgeführt. Diese eignen sich für Gewinderohr sowie für Cu- und Präzisions-Stahlrohre mit einem Außendurchmesser von 10 bis 22 mm, unter Verwendung von Klemmring und Druckschraube.
Welche Funktionen bietet das Strangabsperrventil?
Das Strangabsperrventil ist für die Handbedienung ausgelegt und verfügt über eine plombier- und blockierbare Voreinstellung, die eine präzise Einstellung des Durchflusses ermöglicht. Es unterstützt einen statischen hydraulischen Abgleich und ist mit einem Entleerungsventil sowie einem Messanschluss ausgestattet. Zusätzlich ist ein Impulsleitungsanschluss vorhanden, der die Systemüberwachung erleichtert.
Für welche Einsatzbereiche ist das Ventil geeignet?
Das Kombi-3-Plus Ventil ist für den Einsatz in Heizungsanlagen mit einem Medium aus Wasser oder Wasser-Glykolgemisch nach VDI 2035 ausgelegt. Es ist für einen pH-Wert von 8 bis 9,5 geeignet und kann bei Mediumtemperaturen von minus 20 °C bis 130 °C betrieben werden. Der maximale Betriebsdruck beträgt 16 bar (PN 16). Das Ventil ist nicht für den Einsatz mit warmem Trinkwasser oder Leitungswasser vorgesehen.
Technische Daten
- Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
- Nennweite: DN 20
- Nenndruck: PN 16
- Kvs-Wert: 4,5
- Mediumtemperatur: -20 °C bis 130 °C
- pH-Wert: 8 bis 9,5
- Anschluss: Innengewinde zylindrisch (BSPP)
- Messprinzip: Druckdifferenz
- Hydraulischer Abgleich: statisch
- Mit Entleerungsventil: ja
Das Resideo Strangabsperrventil Kombi-3-Plus bietet eine zuverlässige und langlebige Lösung für die Heizungsinstallation. Mit seinem entzinkungsbeständigen Messinggehäuse, der Nennweite DN 20 und einem Kvs-Wert von 4,5 ermöglicht es eine effiziente Regelung und Messung in Systemen mit einem Nenndruck von PN 16 und Mediumtemperaturen von minus 20 °C bis 130 °C. Die integrierten Funktionen zur Entleerung und Differenzdruckmessung tragen zur einfachen Wartung und präzisen Einstellung bei.
Produktspezifikation
- Hersteller-Warengruppe: Heizung
- Hersteller-Produktgruppe: Rohrleitungsarmaturen
- Hersteller-Artikelnummer: V5000Y0020
- Oberflächenschutz: unbehandelt
- Anschluss 1: Innengewinde zylindrisch (BSPP)
- Anschluss 2: Innengewinde zylindrisch (BSPP)
- Messprinzip: Druckdifferenz
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Werkstoff des Gehäuses: Messing
- Mit Thermometer: nein
- Geeignet für Handbedienung: ja
- Rohraußendurchmesser: 20
- Voreinstellung plombier-/blockierbar: ja
- Venturidüse: dynamisch
- Hydraulischer Abgleich: statisch
- Venturi-Düse: nein
- Druckstufe Artikel: PN 16
- Mit Entleerungsventil: ja
- Mit verlängerten Messnippeln: nein
- Thermostatisch: nein
- Länge Anschluss 1: 38
- Länge Anschluss 2: 38
- Winkel der Spindel: 45
- Mit Messanschluss: ja
- Max. Arbeitsdruck: 16
- Mit Impulsleitungsanschluss: ja
- Mit Isolierung: nein
- Geeignet für warmes Trinkwasser: nein
- Geeignet für Leitungswasser: nein
- Geeignet für Heizungswasser: ja
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Bedienhöhe: 100
- Kvs-Wert: 4,5
- Mit Standanzeiger: nein
- Mit Messnippel: nein
- Motorgesteuert: nein
- Mediumtemperatur (Dauerbetrieb): -20 - 130
- Nenndurchmesser: DN 20
Eigenschaften
- MarkeHONEYWELL
- Druck16 bar
- Menge pro Pack1 Stücke
- MaterialMessing
- VentilsteuerungHebel
- Für Trinkwasser geeignetNein
- VerbindungskonfigurationInnengewinde
- Höhe58 mm
- KörpermaterialKunststoff
- Gewicht2 kg
- Maximaler Druck16 bar
- VentiltypAbsperrhahn
- Verwendung des VentilsZentralheizung
- ManoMano Art.-NrME8939844
- MMID694345667853
- HerstellerreferenzV5000Y0020
- EAN4029289008527
