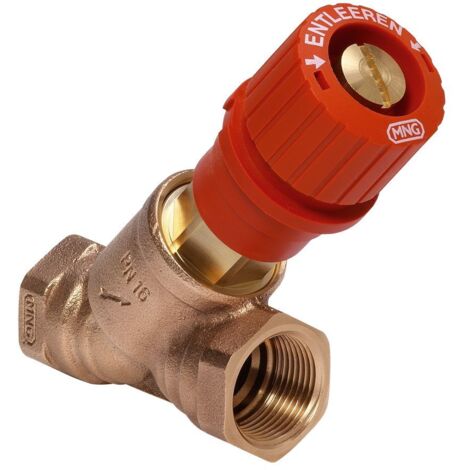

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 40

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 40

Das Resideo Strangabsperrventil Kombi-3-Plus in DN 40 ist eine robuste Rohrleitungsarmatur für den Vorlauf in Heizungsanlagen. Gefertigt aus entzinkungsbeständigem Messing, ermöglicht es eine zuverlässige Strangabsperrung sowie die Differenzdruckmessung und Entleerung des Systems. Es ist für den Einsatz mit Wasser und Glykol-Wassergemischen nach VDI 2035 konzipiert und verfügt über eine Muffenverbindung mit Innengewinde nach DIN EN 10226-1. Mit einem Kvs-Wert von 20, einer Nenndruckstufe von PN 16 und einem Mediumtemperaturbereich von -20 °C bis 130 °C ist es für anspruchsvolle Anwendungen ausgelegt.

Welche Konstruktionsmerkmale und Materialien zeichnen das Ventil aus?

Das Gehäuse des Resideo Strangabsperrventils Kombi-3-Plus ist aus entzinkungsbeständigem Messing (DZR) gefertigt, was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Die wartungsfreie Spindelabdichtung erfolgt durch einen Doppel-O-Ring, ergänzt durch eine PTFE-Sitzabdichtung für zuverlässige Dichtheit. Das Ventil ist für den Vorlauf in roter Ausführung vorgesehen und für Medien mit einem pH-Wert von 8 bis 9,5 geeignet.

Welche Anschlussmöglichkeiten und Dimensionen sind verfügbar?

Das Strangabsperrventil verfügt über Muffengewinde nach DIN EN 10226-1, ausgeführt als Innengewinde zylindrisch (BSPP) für beide Anschlüsse. Die Anschlusslängen betragen jeweils 60 mm. Für Nennweiten von DN 10 bis DN 20 ist ein Universalanschluss für Gewinderohr sowie für Kupfer- und Präzisions-Stahlrohr von 10 bis 22 mm unter Verwendung von Klemmring und Druckschraube vorgesehen. Für Nennweiten von DN 25 bis DN 80 erfolgt der Anschluss ebenfalls über Muffengewinde für Gewinderohr. Die Nennweite des hier beschriebenen Ventils ist DN 40.

Welche Funktionen und Bedienoptionen bietet das Kombi-3-Plus?

Das Kombi-3-Plus ist für die Handbedienung ausgelegt und ermöglicht eine plombier- oder blockierbare Voreinstellung zur präzisen Durchflussregulierung. Es verfügt über ein Entleerungsventil für eine generelle Systementleerung und einen Messanschluss, der eine Differenzdruckmessung mittels Adapter über das Oberteil erlaubt, ohne zusätzliche Anbauteile am Ventilgehäuse. Der statische hydraulische Abgleich wird durch eine dynamische Venturidüse unterstützt.

Für welche Medien und Einsatzbereiche ist das Ventil konzipiert?

Das Strangabsperrventil ist speziell für Heizungswasser sowie Wasser-Glykolgemische nach VDI 2035 ausgelegt und für Medien mit einem pH-Wert zwischen 8 und 9,5 geeignet. Es ist nicht für warmes Trinkwasser oder Leitungswasser vorgesehen. Die Temperaturbeständigkeit reicht von -20 °C bis 130 °C, und der maximale Arbeitsdruck beträgt 16 bar bei einem Nenndruck von PN 16.

Technische Daten

• Nennweite: DN 40
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Anschluss: Innengewinde zylindrisch (BSPP)
• Kvs-Wert: 20
• Nenndruck: PN 16
• Mediumtemperatur: -20 °C bis 130 °C
• Maximaler Arbeitsdruck: 16 bar
• Anschlusslänge: 60 mm
• Bedienhöhe: 137 mm
• Winkel der Spindel: 45 Grad

Das Resideo Strangabsperrventil Kombi-3-Plus in DN 40 stellt eine zuverlässige Lösung für die Strangabsperrung und den hydraulischen Abgleich in Heizungsanlagen dar. Die robuste Fertigung aus entzinkungsbeständigem Messing, die wartungsfreie Abdichtung und die Eignung für Heizungswasser bei Temperaturen von -20 °C bis 130 °C unterstreichen seine Langlebigkeit. Mit einem Kvs-Wert von 20 und einer Nenndruckstufe von PN 16 ist es für anspruchsvolle Anwendungen ausgelegt und unterstützt eine präzise Differenzdruckmessung sowie eine effiziente Anlagenentleerung.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5000Y0040
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 40
• Voreinstellung plombier-/blockierbar: ja
• Venturidüse: dynamisch
• Hydraulischer Abgleich: statisch
• Venturi-Düse: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 60
• Länge Anschluss 2: 60
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: ja
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 137
• Kvs-Wert: 20
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 40
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 40
• Voreinstellung plombier-/blockierbar: ja
• Venturidüse: dynamisch
• Hydraulischer Abgleich: statisch
• Venturi-Düse: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 60
• Länge Anschluss 2: 60
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: ja
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 137
• Kvs-Wert: 20
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 40
