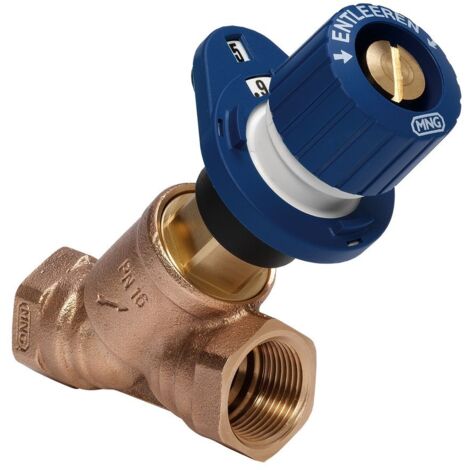

Resideo Strangregulierventil Kombi-3-Plus, Messing, Innengewinde, DN 50

Resideo Strangregulierventil Kombi-3-Plus, Messing, Innengewinde, DN 50

Das Resideo Strangregulierventil Kombi-3-Plus DN 50 ist eine robuste Armatur aus entzinkungsbeständigem Messing mit Innengewinde, konzipiert für den Einsatz im Rücklauf von Heizungsanlagen. Es ermöglicht einen präzisen statischen hydraulischen Abgleich und ist für Heizungswasser sowie Glykol-Wassergemische geeignet. Mit Innengewindeanschlüssen und einem Kvs-Wert von 38 bietet es eine zuverlässige Regelung des Volumenstroms und ist für Mediumtemperaturen von -20 °C bis 130 °C ausgelegt.

Wie ist das Gehäuse des Strangregulierventils beschaffen?

Das Gehäuse des Kombi-3-Plus Ventils besteht aus entzinkungsbeständigem Messing (DZR), was eine lange Lebensdauer und Korrosionsbeständigkeit ermöglicht. Die Oberfläche ist unbehandelt. Das Ventil ist für einen maximalen Betriebsdruck von 16 bar (PN 16) ausgelegt. Die Anschlüsse sind zylindrische Innengewinde (BSPP) mit einer Länge von jeweils 75.

Welche Funktionen bietet das Strangregulierventil?

Das Ventil ist mit einer generellen Entleerung über einen Adapter am Oberteil ausgestattet, was eine einfache Wartung ermöglicht. Eine nachträgliche Differenzdruckregelung ist durch einen auf das Oberteil montierbaren Membranregler bis einschließlich DN 40 möglich, ohne dass Anbauteile am Ventilgehäuse erforderlich sind. Die Voreinstellung ist plombier- und blockierbar und wird durch eine sichtbare Anzeige bei verdecktem Voreinstellungsring unterstützt, was eine hohe Genauigkeit durch Einzeljustierung sicherstellt.

Wie ist die Abdichtung und Bedienung des Ventils gestaltet?

Das Kombi-3-Plus verfügt über eine wartungsfreie Spindelabdichtung mit Doppel-O-Ring sowie eine PTFE-Sitzabdichtung, die für eine zuverlässige Dichtheit sorgt. Die Bedienung erfolgt manuell, wobei die Spindel in einem Winkel von 45 angeordnet ist. Das Ventil ist nicht motorgesteuert und besitzt keinen Messanschluss oder Messnippel.

Für welche Medien und Einsatzbedingungen ist das Ventil geeignet?

Das Strangregulierventil ist für den Rücklauf in Heizungsanlagen konzipiert und kann mit Heizungswasser oder Glykol-Wassergemischen nach VDI 2035 betrieben werden. Es ist für einen pH-Wert von 8 bis 9,5 ausgelegt. Die zulässige Mediumtemperatur liegt zwischen -20 °C und 130 °C. Es ist nicht für Trinkwasser oder warmes Trinkwasser geeignet.

Technische Daten

• Nennweite: DN 50
• Kvs-Wert: 38
• Nenndruck: PN 16
• Mediumtemperatur: -20 °C - 130 °C
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig
• Anschluss: Innengewinde zylindrisch (BSPP)
• Hydraulischer Abgleich: statisch
• Geeignet für: Heizungswasser
• Mit Entleerungsventil: ja
• Bedienhöhe: 158

Das Resideo Strangregulierventil Kombi-3-Plus DN 50 bietet eine präzise und zuverlässige Lösung für den statischen hydraulischen Abgleich in Heizungsanlagen. Mit seinem robusten, entzinkungsbeständigen Messinggehäuse, einem Kvs-Wert von 38 und der Eignung für Mediumtemperaturen von -20 °C bis 130 °C stellt es eine langlebige und effiziente Komponente für die Volumenstromregelung im Heizungsrücklauf dar.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5010Y0050
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 50
• Voreinstellung plombier-/blockierbar: ja
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 75
• Länge Anschluss 2: 75
• Winkel der Spindel: 45
• Mit Messanschluss: nein
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• KV-Wert: 0,8 - 38
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 158
• Kvs-Wert: 38
• Mit Standanzeiger: ja
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 50
