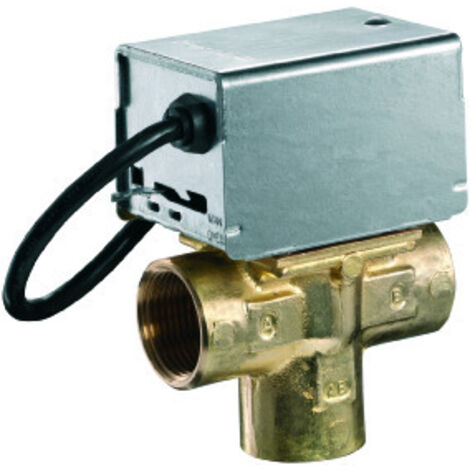

Resideo 3-Wege-Zonenventil V4044F, Messing, 3/4", V4044F1000/U

Resideo 3-Wege-Zonenventil V4044F, Messing, 3/4", V4044F1000/U

Das Resideo 3-Wege-Zonenventil V4044F ist ein Dreiwege-Umschaltventil aus Pressmessing mit 3/4" Innengewinde, das für die Zweipunktregelung von Warmwasser in Heizungs-, Lüftungs- und Klimaanlagen konzipiert wurde. Es verfügt über einen Synchronmotor für einseitigen Lauf und einen Federrückzug für die Schließstellung. Eine Not-Handverstellung mit arretierbarem Hebel ermöglicht die manuelle Bedienung. Mit einer Nennweite von DN 20, einem Kvs-Wert von 6 und einem Nenndruck von 8,6 bar ist es für Mediumtemperaturen von 5 °C bis 93 °C geeignet.

Wie funktioniert das Resideo 3-Wege-Zonenventil V4044F?

Das Dreiwege-Umschaltventil steuert den Fluss von Warmwasser in Heizungs-, Lüftungs- und Klimaanlagen über eine präzise Zweipunktregelung. Ein integrierter Synchronmotor ermöglicht einen einseitigen Lauf, während ein Federrückzug das Ventil in die sichere Schließstellung zurückführt. Für manuelle Eingriffe oder Wartungsarbeiten steht eine Not-Handverstellung mit arretierbarem Hebel zur Verfügung, die eine Raststellung in der Ventilmittelstellung erlaubt.

Welche Anschluss- und Leistungsmerkmale bietet das Ventil?

Das Ventil ist für den Anschluss an 230 V bei 50 Hz ausgelegt und weist eine Leistungsaufnahme von 6 W beziehungsweise 0,034 A auf. Für den Typ F1034/U ist ein 5-adriges Anschlusskabel von circa 90 cm Länge vorgesehen, das einen Hilfsschalter in Stellung b (B geschlossen) enthält. Der Typ F1000/U wird mit einem 6-adrigen Anschlusskabel von ebenfalls etwa 90 cm Länge geliefert, welches Hilfsschalter in den Stellungen a und/oder b schließt. Die Schutzart IP 42 schützt das Gerät vor Fremdkörpern und Tropfwasser.

Welche Material- und Druckspezifikationen sind relevant?

Das Gehäuse des Zonenventils besteht aus robustem, unbehandeltem Pressmessing mit Innengewindeanschlüssen. Es ist für einen Nenndruck von 8,6 bar und einen maximalen Schließdruck von 55 kPa ausgelegt. Die Nennweite beträgt DN 20. Das Ventil ist für den Einsatz mit Wasser als Medium bei Temperaturen von 5 °C bis 93 °C konzipiert. Die Einbauweise ist verteilend, was eine flexible Integration in verschiedene Anlagenkonfigurationen ermöglicht.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Anschlüsse: Innengewinde
• Nennweite: DN 20
• Kvs-Wert: 6
• Nenndruck: 8,6 bar
• Max. Schließdruck: 55 kPa
• Mediumtemperatur: 5 °C bis 93 °C
• Anschluss: 230 V, 50 Hz
• Leistungsaufnahme: 6 W / 0,034 A
• Schutzart: IP 42

Das Resideo 3-Wege-Zonenventil V4044F ist eine zuverlässige Komponente für die Warmwasserregelung in Heizungs-, Lüftungs- und Klimaanlagen. Mit seinem robusten Messinggehäuse, der präzisen Zweipunktregelung und der Möglichkeit zur Not-Handverstellung bietet es eine hohe Betriebssicherheit. Die elektrische Ansteuerung erfolgt über 230 V bei einer Leistungsaufnahme von 6 W, was eine effiziente Integration in bestehende Anlagen ermöglicht. Es ist für Mediumtemperaturen von 5 °C bis 93 °C und einen Nenndruck von 8,6 bar ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Zonenventile und Antriebe
• Hersteller-Artikelnummer: V4044F1000/U
• Oberflächenschutz: unbehandelt
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 8
• Rohraußendurchmesser alle Anschlüsse: 20
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 48
• Länge Anschluss 2: 48
• Länge Anschluss 3: 46
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6
• Anschlüsse: Innengewinde
• Mediumtemperatur (Dauerbetrieb): 5 - 93
• Nenndurchmesser: DN 20
• Max. Differenzdruck in geöffneter Stellung: 0,7
• Einbauweise verteilend: ja
• Oberflächenschutz: unbehandelt
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 8
• Rohraußendurchmesser alle Anschlüsse: 20
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 48
• Länge Anschluss 2: 48
• Länge Anschluss 3: 46
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6
• Anschlüsse: Innengewinde
• Mediumtemperatur (Dauerbetrieb): 5 - 93
• Nenndurchmesser: DN 20
• Max. Differenzdruck in geöffneter Stellung: 0,7
• Einbauweise verteilend: ja
