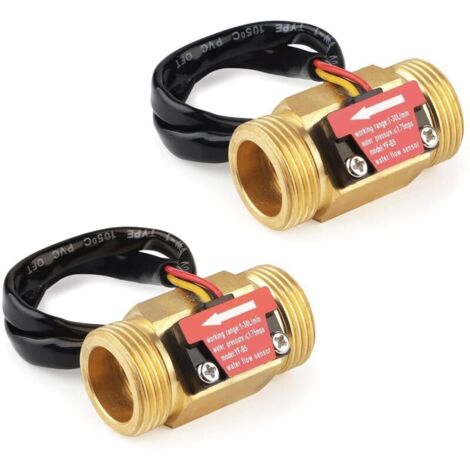

Stück G3/4 Wasserdurchflusssensor, 3/4'' Wasserdurchflusssensor-Durchflussmesser, Hall-Effekt-Wasserdurchflusssensor-Wasserdurchflussschalter-Durchflussmesser, 1-30 l/min

Allgemeine Beschreibung

Der G3/4"-Wasserdurchflusssensor besteht aus hochwertigem Kupfer und verfügt über einen robusten Rotor sowie einen integrierten Hall-Effekt-Sensor. Das Gerät misst den Wasserdurchfluss präzise und zuverlässig und gibt bei jeder Umdrehung des internen Rades einen elektrischen Impuls ab. Die Welle des Rades ist aus Edelstahl gefertigt und sorgt so für erhöhte Langlebigkeit.

Technische Daten

• Anschlusstyp: G3/4
• Nennspannung: DC 5 V
• Betriebsspannungsbereich: DC 5–15 V
• Wasserdruck: 1,75 MPa
• Durchflussbereich: 1–30 l/min
• Durchflussimpuls: 6,6 * Q (Q = l/min) ± 3 %)
• Ausgangsimpuls für hohe Pegel: > DC 4,7 V (Eingangsspannung: DC) 5 V)
• Ausgangsimpuls-Tastverhältnis: 50 % ± 10 %
• Isolationswiderstand: > 100 MΩ
• Genauigkeit: ±10 %

Installation

Es wird empfohlen, den Wasserdurchflussschalter vertikal mit einer Neigung von maximal 5 Grad zu installieren. Die Betriebstemperatur sollte 120 °C nicht überschreiten.

Anwendungen

Dieser Sensor eignet sich ideal für eine Vielzahl von Anwendungen, darunter:

• Wassererhitzer
• Wasserbrunnen
• Wasserfilter
• Automatische Wasserspender
• Kaffeemaschinen
• Durchflussmesser
• Wasserregler

Weitere Informationen

Die Verdrahtung ist wie folgt: Rot für Plus, Schwarz für Minus, Gelb für das Impulssignal. Es ist strengstens verboten, den Sensor zu werfen, zu schlagen oder zu beschädigen. Der Wasserdurchflussschalter mit Chemikalien.
