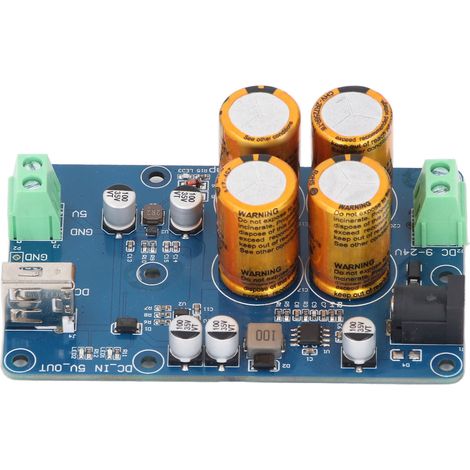

Superkondensator-USV für unterbrechungsfreie Stromversorgung des Raspberry Pi, Eingang: 9–24 V DC, Ausgang: 5 V, 3 A DC, Laufzeit: 10–60 s, Datensicherung: 4 s

Funktion:

1. Produktverwendung: Diese unterbrechungsfreie Stromversorgung (USV) mit Superkondensator ist für Anwendungen mit hohen Zuverlässigkeitsanforderungen konzipiert. Bei einem unerwarteten Stromausfall schaltet sie schnell auf Superkondensatorentladung um.
2. Ausdauer und Wirtschaftlichkeit: Diese USV bietet eine Überbrückungszeit von 10 bis 60 Sekunden bei Stromausfall und gibt ein externes Abschaltsignal aus, was für die Datenspeicherung vor Ort ausreichend ist.
3. Ein- und Ausgang: Der Stromeingang beträgt 9 bis 4 V DC (5,5 x 2,1 mm DC-Netzbuchse oder KF128-Anschluss), der Stromausgang 5 V DC (USB 2.0-Anschluss oder KF128) mit einem maximalen Strom von 5 V 3 A.
4. Statusanzeige: Diese USV ist mit einer Betriebsanzeige ausgestattet. Der grüne DC-IN-Anschluss signalisiert den Anschluss an eine externe Stromquelle, der rote 5V-OUT-Anschluss eine 5V-Ausgangsspannung. Die Helligkeit der grünen Vcap-LED variiert je nach Kondensatorspannung. 5. Kompakt und praktisch: Diese unterbrechungsfreie Stromversorgung (USV) ist mit ihren kompakten Abmessungen von 90 x 56 mm und ihrem geringen Gewicht besonders benutzerfreundlich. Eine 3,5-mm-Bohrung ermöglicht den einfachen Anschluss und die problemlose Bedienung. oder KF128-Anschluss)
Ausgangsleistung: 5 V DC (USB 2.0 oder KF128-Anschluss), maximaler Strom 5 V 3 A
Superkondensator: 25 F
Ladestrom: begrenzt auf 1,4 A, ca. 3 Minuten zum vollständigen Laden des Kondensators
Entladestrom: 5 V 3 A (kontinuierlich) bei Anschluss an eine externe Stromversorgung, 5 V 3 A (innerhalb von 10 Sekunden), wenn nur der Superkondensator Strom liefert
Stromausfallerkennung: 2,54 mm x 2-polig, 3 V zeigen eine externe Stromquelle an, 0 V einen Stromausfall. Betriebsanzeige: Grün DCIN zeigt den Anschluss einer externen Stromquelle an, Rot 5V OUT zeigt einen 5-V-Ausgang an. Die Helligkeit der grünen Vcap-LED ändert sich mit der Kondensatorspannung. Sie leuchtet heller, wenn der Kondensator voll ist, und aus, wenn er entladen ist. Produktgröße: ca. 90 x 56 mm / 3,5 x 2,2 Zoll
Befestigungsbohrung: ca. 3,5 mm / 0,14 Zoll

Anwendung:

Schließen Sie ein externes Netzteil an, das 5 V liefert und den Superkondensator gleichzeitig lädt. Je höher die Spannung des Superkondensators ist, desto heller leuchtet die grüne LED am Vcap. Der Superkondensator sollte in 3 Minuten vollständig geladen sein: 5,4 V für zwei vollständig geladene Superkondensatoren und 2,7 V für einen.Wird das externe Netzteil getrennt, erlischt die rote DC IN-LED, sobald sich der Kondensator des externen Netzteils entladen hat, und das DC IN-Signal am Anschluss fällt von 3 V auf 0 V. Der Superkondensator entlädt sich nun schnell, um die Ausgangsspannung bei 5 V zu halten. Die Dauer dieser 5-V-Haltezeit ist umgekehrt proportional zum Ausgangsstrom. Je höher der Ausgangsstrom, desto kürzer die Haltezeit bei 5 V. Bei 3 A hält es die Spannung nur 5 bis 6 Sekunden, während es bei sehr niedrigem Strom mehrere Minuten oder länger hält.

Lieferumfang:

1 x Superkondensator-USV
