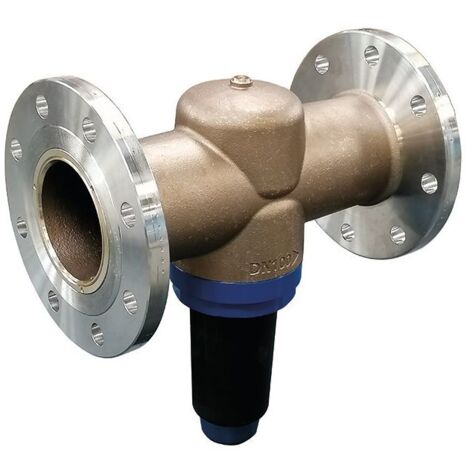

SYR Sasserath Flanschdruckminderer 6247, Anschlussgröße DN 65, bis Baujahr 12/2018

SYR Sasserath Flanschdruckminderer 6247, Anschlussgröße DN 65, bis Baujahr 12/2018

Der SYR Flanschdruckminderer 6247 in der Anschlussgröße DN 65 ist eine robuste Lösung zur Druckreduzierung in industriellen und gewerblichen Leitungssystemen. Er eignet sich für den Einsatz mit Wasser, Pressluft sowie neutralen, nichtklebenden Flüssigkeiten und Gasen. Das Modell ist für Anlagen bis zum Baujahr 12/2018 konzipiert und bietet eine zuverlässige Regelung des Ausgangsdrucks.

Wie ist der Flanschdruckminderer aufgebaut?

Das Gehäuse des Druckminderers besteht aus Rotguss, während die Kappe aus glasfaserverstärktem Kunststoff gefertigt ist. Die internen Bauteile bestehen aus hochtemperaturfestem Kunststoff. Zur Abdichtung kommt EPDM zum Einsatz. Das Gerät verfügt über zwei Manometerstutzen, die eine Überwachung des Eingangs- und Ausgangsdrucks ermöglichen. Zudem ist ein Schmutzfänger mit einer Maschenweite von 0,25 mm integriert, um das System vor Verunreinigungen zu schützen.

Welche Leistungsdaten bietet das Gerät?

Der Druckminderer ist für einen maximalen Eingangsdruck von 16 bar ausgelegt. Der Ausgangsdruck lässt sich flexibel in einem Bereich von 1,5 bis 6 bar regeln, wobei die werkseitige Voreinstellung bei 4 bar liegt. Das maximale Reduzierverhältnis beträgt 10:1. Die Betriebstemperatur für den Dauerbetrieb ist auf maximal 30 °C begrenzt. Die Einbaulage ist beliebig wählbar, wobei eine Ausrichtung der Druckminderer-Patrone nach unten empfohlen wird.

Technische Daten

• Anschlussgröße: DN 65
• Anschlussart: Flansch nach EN 1092-3
• Maximaler Eingangsdruck: 16 bar
• Regelbereich Ausgangsdruck: 1,5 bis 6 bar
• Werkseinstellung: 4 bar
• Maximales Reduzierverhältnis: 10:1
• Gehäusewerkstoff: Rotguss
• Maximale Betriebstemperatur: 30 °C
• Maschenweite Schmutzfänger: 0,25 mm
• Dichtungsmaterial: EPDM

Dieser Flanschdruckminderer überzeugt durch seine solide Verarbeitung aus Rotguss und die flexible Anpassbarkeit des Ausgangsdrucks. Mit einem Regelbereich von 1,5 bis 6 bar und einer hohen Druckfestigkeit von bis zu 16 bar Eingangsdruck bietet er eine präzise Drucksteuerung für diverse Medien wie Wasser und Gase. Die Integration in bestehende Systeme durch den Flanschanschluss DN 65 ermöglicht eine effiziente Anwendung in der Anlagentechnik.

Produktspezifikation

• Hersteller-Warengruppe: Druckreduzierung
• Hersteller-Produktgruppe: 1003 - Druckminderer
• Hersteller-Artikelnummer: 6247.65.000
• Bauhöhe: 278
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mit Manometer: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Nenndurchmesser Anschluss 2: DN 65
• Max. Vordruck: 16
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 290
• Arbeitslänge Anschluss 1: 290
• Geeignet für Dampf: nein
• Mit Siphon: nein
• Mediumtemperatur (Dauerbetrieb): 5 - 30
• Nenndurchmesser Anschluss 1: DN 65
• Reduzierter Druck: 1,5 - 6
• Mit Kupplungen: nein
• Anschlüsse: Flansch
• Nenndurchmesser: DN 65
• Trinkwasserkonform nach UBA: Ja
