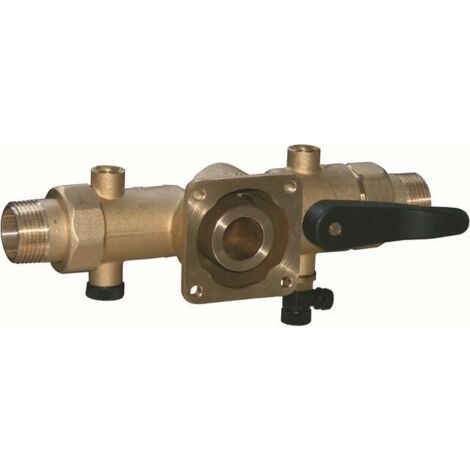

SYR Sasserath HWS-Flansch 2000 mit 2 Manometerstutzen und Rückflussverhinderer DN 25

SYR Sasserath HWS-Flansch 2000 mit 2 Manometerstutzen und Rückflussverhinderer DN 25

Der SYR Sasserath HWS-Flansch 2000 in der Nennweite DN 25 ist eine Komponente für die Filtertechnik, die speziell für den Einsatz in Trinkwasserinstallationen konzipiert wurde. Diese Armatur vereint mehrere Funktionen in einem kompakten Gehäuse aus Rotguss und ermöglicht eine effiziente Wartung sowie Überwachung von Wasserfiltern. Durch die flexible Einbaulage und die beidseitigen Gewindeverschraubungen lässt sich das Bauteil vielseitig in Leitungssysteme integrieren.

Welche Funktionen bietet der HWS-Flansch 2000?

Der HWS-Flansch 2000 dient als zentrale Einheit für die Absperrung und Wartung von Wasserfiltern. Er ist mit einem Rückflussverhinderer ausgestattet, der über eine zusätzliche Prüfvorrichtung verfügt. Zur Wartung trägt die integrierte Wartungsabsperrung in Form eines Kugelhahns bei, die eine Unterbrechung des Wasserflusses ermöglicht. Zudem ist eine Hauptstrangentleerung vorhanden, um das System bei Bedarf gezielt zu entleeren. Die Konstruktion aus Rotguss sorgt für eine hohe Beständigkeit im Betrieb mit Trinkwasser.

Wie erfolgt die Überwachung des Betriebsdrucks?

Für eine Kontrolle des Systemdrucks ist der Flansch mit zwei Manometerstutzen ausgestattet. Diese ermöglichen den Anschluss von Manometern sowohl für den Eingangs- als auch für den Ausgangsdruck. Dies erleichtert die Überwachung der Druckverhältnisse vor und nach dem Filterelement, was für den Betrieb und die Wartung der Filteranlage essenziell ist. Die Installation gestaltet sich durch die beidseitigen Gewindeverschraubungen und die beliebige Einbaulage anwenderfreundlich.

Technische Daten

• Nennweite: DN 25
• Gehäusematerial: Rotguss
• Maximaler Betriebsdruck: 16 bar
• Maximale Betriebstemperatur: 30 °C
• Baulänge: 164 mm
• Anschlussart: Außengewinde zylindrisch BSPP (ISO 228-1)
• Einbaulage: beliebig
• Medium: Trinkwasser
• Lochabstand Anschluss 3: 53 mm

Der SYR Sasserath HWS-Flansch 2000 überzeugt durch seine Bauweise aus Rotguss und die Kombination aus Rückflussverhinderer, Absperrventil und Entleerung. Mit einem maximalen Betriebsdruck von 16 bar und der Eignung für Trinkwasser bietet er eine Lösung für die Filtertechnik. Die zwei Manometerstutzen ermöglichen eine einfache Druckkontrolle, während die flexible Einbaulage und die Nennweite DN 25 eine unkomplizierte Montage in unterschiedlichen Installationsumgebungen sicherstellen.

Produktspezifikation

• Hersteller-Warengruppe: Filtertechnik
• Hersteller-Produktgruppe: 1007 - Flansche
• Hersteller-Artikelnummer: 2000.25.015
• Geeignet für: Wasserfilter
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Rückflussverhinderer: ja
• Mit Manometeranschluss: ja
• Lochabstand Anschluss 3: 53
• Baulänge: 164
• Anschluss 3: Flansch
• Mit Entleerungsventil: ja
• Anschlussmaß 1: DN 25
• Anschlussmaß 2: DN 25
• Mit Absperrventil: ja
• Trinkwasserkonform nach UBA: Ja
