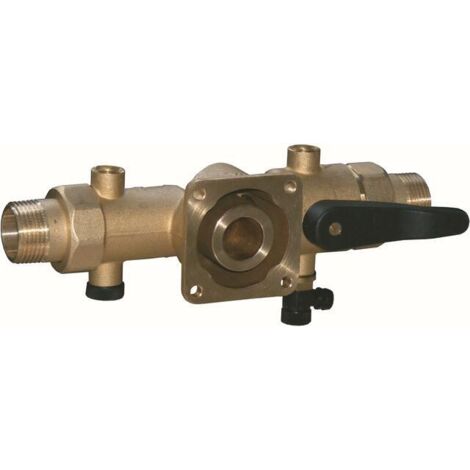

SYR Sasserath HWS-Flansch 2000 mit 2 Manometerstutzen und Rückflussverhinderer DN 32

SYR Sasserath HWS-Flansch 2000 mit 2 Manometerstutzen und Rückflussverhinderer DN 32

Der HWS-Flansch 2000 von SYR Sasserath in der Nennweite DN 32 dient als Basis für die Montage von Wasserfiltern, Hauswasserstationen oder dem SafeTech+ Connect in der Hauseingangsinstallation nach DIN 1988. Das Gehäuse aus Rotguss ist für den Einsatz in Trinkwassersystemen ausgelegt und ermöglicht durch die beidseitigen Gewindeverschraubungen eine flexible Integration in waagerechte oder senkrechte Leitungen.

Welche Funktionen bietet der HWS-Flansch 2000?

Das Bauteil vereint mehrere Funktionen in einem Gehäuse. Es umfasst einen Rückflussverhinderer mit Prüfvorrichtung, eine Wartungsabsperrung mittels Kugelhahn sowie eine Vorrichtung zur Hauptstrangentleerung. Zur Überwachung des Systemdrucks sind zwei Anschlüsse für Eingangs- und Ausgangsdruckmanometer vorhanden. Diese Kombination unterstützt die Wartung und den Betrieb der angeschlossenen Filtertechnik.

Wie erfolgt die Installation?

Die Einbaulage des Flansches ist beliebig wählbar, was eine Anpassung an die vorhandenen Platzverhältnisse in der Trinkwasseranlage ermöglicht. Mit einer Baulänge von 164 mm und den standardisierten Anschlüssen in DN 32 ist das Bauteil für den Einsatz in Trinkwassersystemen konzipiert.

Technische Daten

• Anschlussgröße: DN 32
• Material: Rotguss
• Maximaler Betriebsdruck: 16 bar
• Maximale Betriebstemperatur: 30 °C
• Baulänge: 164 mm
• Einbaulage: beliebig
• Medium: Trinkwasser
• Anschlussart: Außengewinde zylindrisch BSPP (ISO 228-1)

Der HWS-Flansch 2000 ermöglicht die Einbindung von Wasserfiltern in die Hauseingangsinstallation. Durch die Kombination aus Absperrventil, Rückflussverhinderer und Entleerung sowie die zwei Manometeranschlüsse unterstützt das Bauteil die Überwachung des Anlagendrucks. Mit einem maximalen Betriebsdruck von 16 bar und der Eignung für Trinkwasser ist das aus Rotguss gefertigte Bauteil für den Einsatz in der Nennweite DN 32 vorgesehen.

Produktspezifikation

• Hersteller-Warengruppe: Filtertechnik
• Hersteller-Produktgruppe: 1007 - Flansche
• Hersteller-Artikelnummer: 2000.32.015
• Geeignet für: Wasserfilter
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Rückflussverhinderer: ja
• Mit Manometeranschluss: ja
• Lochabstand Anschluss 3: 53
• Baulänge: 164
• Anschluss 3: Flansch
• Mit Entleerungsventil: ja
• Anschlussmaß 1: DN 32
• Anschlussmaß 2: DN 32
• Mit Absperrventil: ja
• Trinkwasserkonform nach UBA: Ja
