Allgemeine Beschreibung

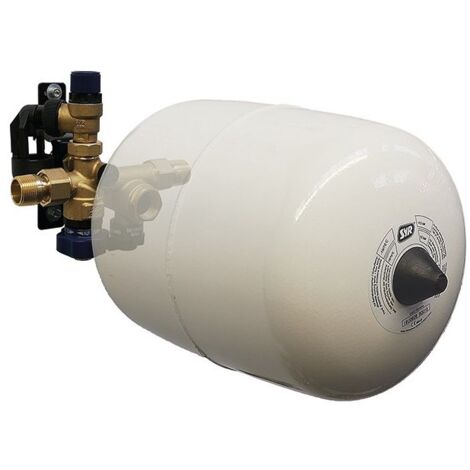

Das SYR Sasserath Sicherheitscenter 4807 ist eine umfassende Lösung zur Absicherung geschlossener Trinkwassererwärmer (TWE) mit einem maximalen Inhalt von 150 l. Es erfüllt die Anforderungen der Normen DIN 1988, Teil 200; DIN 4753, Teil 1; DIN 4807, Teil 5 und DIN EN 1488. Das Sicherheitscenter enthält alle erforderlichen Bauelemente zur eingangsseitigen Ausrüstung von TWE und bietet eine kompakte Bauweise mit einem 8 l Membranausdehnungsgefäß (MAG).Technische daten
- Eingangsdruck: min. 2 bar, max. 16 bar
- Betriebsdruck: max. 80 % des Ansprechdrucks des Sicherheitsventils
- Betriebstemperatur: max. 30 °C
- Medium: Trinkwasser
- Ansprechdruck: 6, 8, 10 bar (durch beiliegende Patronen)
- Einbaulage: beliebig, Sicherheitsventil nicht nach unten
- Durchflussleistung: 0,7 m³/h bei Δp 0,2 bar, 2,1 m³/h bei Δp 1,0 bar
- Bauteilprüfnummer: TÜV-SV-20-545-DN-W-p
- Anschlussgröße: DN 15
- Gehäusematerial: Rotguss, Kunststoffteile glasfaserverstärkt, Sitz des Sicherheitsventils aus Edelstahl
Kompatibilität und Zubehör
- Zusätzlich enthaltene Austauschpatronen (8 + 10 bar) für das Sicherheitsventil zur Anpassung an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke
Installation
- Die spezielle Ausführung ermöglicht den Einbau als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen
- Membran-Sicherheitsventil ist um 360° drehbar zur Anpassung an unterschiedliche Einbaubedingungen
Anwendung
- Geeignet für den Anschluss von geschlossenen Trinkwassererwärmern bis max. 150 l gemäß DIN 1988 und DIN 4807
Weitere Informationen
- Produktspezifikation: Hersteller-Warengruppe: Trinkwassererwärmer, Hersteller-Produktgruppe: 1009 - Sicherheitscenter, Hersteller-Artikelnummer: 4807.15.000
