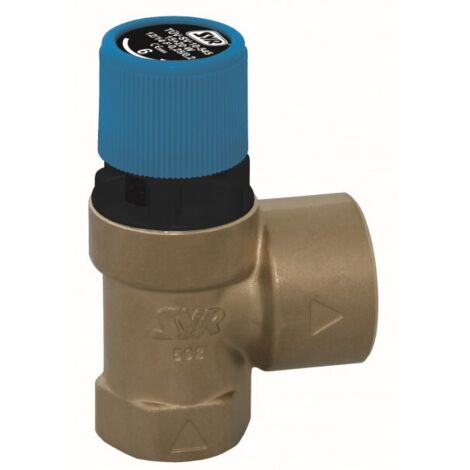

SYR Membran-Sicherheitsventil 2115 DN 50, 6bar rohgelb, 2115.50.000

SYR Membran-Sicherheitsventil 2115 DN 50, 6bar rohgelb, 2115.50.000

Das Membran-Sicherheitsventil 2115 dient der Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE) entsprechend DIN 1988, Teil 200 und 4753, Teil 1 und TRD 721. Die Anschlussgröße ist nach der Heizleistung des abzusichernden Wärmeerzeugers entsprechend der Tabelle zu bestimmen. Zusätzlich kann das Membran-Sicherheitsventil 2115 zur Absicherung von Anlagen nach AD-Merkblatt A2 mit Medien nach angegebener Spezifikation eingesetzt werden. Die Abblaseleistung lässt sich aus den in der Tabelle aufgeführten Werten ersetzen. Der Ansprechdruck des Sicherheitsventils, gekennzeichnet auf der schwarzen, im Anlüftgriff des Ventils eingepressten Plombenscheibe, ist so zu wählen, dass der Eingangsdruck mindestens 20 % unter dem höchstzulässigen Betriebsdruck der abzusichernden Anlage liegt. Das Membran-Sicherheitsventil 2115 ist mit vorgeschalteter, von der Membrane getrennter Sitzdichtung ausgeführt. Es ist über den Drehgriff anlüftbar. Technische Daten: Betriebstemperatur: max. 110 °C Anschlussgröße: DN 50 Ansprechdruck: 6 bar Einbaulage: vorzugsweise Hauptachse senkrecht, Eintrittsstutzen unten Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-N-p Medium: Wasser, neutrale, nicht klebende Flüssigkeiten
