IMI Heimeier TA-Compact-DP Regel- und Regulierventil DN 25, PN 16

IMI TA Regel- und Regulierventil Compact-DP, Nenndruck PN 16 DN 25

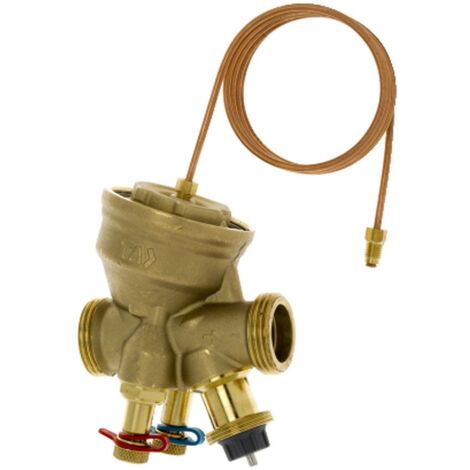

Das IMI Heimeier TA-Compact-DP Regel- und Regulierventil von IMI TA ist eine spezialisierte Lösung für die Zonenregelung in kleinen, differenzdruckunabhängigen Kreisen von Heizungs- und Kältesystemen. Es ermöglicht die präzise Einstellung eines maximalen Durchflusses und schützt die Regelventile zuverlässig vor zu hohem Differenzdruck. Das Ventil vereint fünf wesentliche Funktionen: Differenzdruckregelung, Einregulierung, Regelung, Diagnose und Absperrung.

Welche Funktionen und Einsatzbereiche bietet das TA-Compact-DP?

Das TA-Compact-DP ist speziell für die Zonenregelung kleiner Kreise in Heizungs- und Kältesystemen konzipiert. Es schützt die angeschlossenen Systeme effektiv vor zu hohen Durchflüssen und zu hohem Differenzdruck. Die integrierten Funktionen umfassen die Differenzdruckregelung zur Stabilisierung des Drucks, die Einregulierung für eine optimale hydraulische Balance, die präzise Regelung des Mediums, umfassende Diagnosemöglichkeiten und eine sichere Absperrung des Kreislaufs.

Wie wird das TA-Compact-DP bedient und welche Materialien kommen zum Einsatz?

Die Durchflusseinstellung des TA-Compact-DP Ventils erfolgt einfach per Hand über ein Handrad, was eine unkomplizierte Anpassung ermöglicht. Eine Absperrung des Ventils kann ohne den Einsatz von Werkzeugen durchgeführt werden. Das Ventil ist abschließbar und verfügt über eine Sollwertanzeige. Es ist membrangesteuert und mit einer Impulsleitung sowie einem Nippel als Messanschluss ausgestattet. Ventilgehäuse und Ventileinsatz bestehen aus AMETAL, Kegel und Spindel aus rostfreiem Stahl. Die Spindeldichtung wird durch einen O-Ring aus EPDM sichergestellt, ergänzt durch eine EPDM-Membrane und eine Feder aus rostfreiem Stahl.

Welche technischen Merkmale und Anschlussmöglichkeiten zeichnen das Ventil aus?

Das IMI TA-Compact-DP Regel- und Regulierventil ist für eine Druckklasse von PN 16 ausgelegt. Es arbeitet mit einem maximalen Differenzdruck von 400 kPa und einem minimalen Differenzdruck von 25 kPa. Der empfohlene Einstellbereich liegt bei 10 kPa für den Differenzdruck und 280-1500 l/h für den Durchfluss. Die maximale Betriebstemperatur beträgt 90 °C, die minimale Betriebstemperatur 0 °C. Der Anschluss erfolgt über ein Außengewinde G 1 1/4 nach ISO 228. Zusätzlich sind Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) als Anschluss 1 und Innengewinde zylindrisch (BSPP) als Anschluss 2 vorhanden.

Technische Daten

• Nenndurchmesser: DN 25 (1 Zoll)
• Druckklasse: PN 16
• Max. Differenzdruck: 400 kPa
• Min. Differenzdruck: 25 kPa
• Empfohlener Einstellbereich: 10 kPa, 280-1500 l/h
• Max. Betriebstemperatur: 90 °C
• Min. Betriebstemperatur: 0 °C
• Außengewinde: G 1 1/4 nach ISO 228
• Werkstoff Gehäuse: AMETAL
• Bedienung: Handrad
• Abschließbar: Ja

Das IMI Heimeier TA-Compact-DP Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die Zonenregelung in kleinen Heizungs- und Kältesystemen. Mit seinem Nenndurchmesser von DN 25 und einer Druckklasse von PN 16 schützt es Systeme effektiv vor zu hohen Durchflüssen und Differenzdrücken. Die Kombination aus fünf Funktionen – Differenzdruckregelung, Einregulierung, Regelung, Diagnose und Absperrung – macht es zu einem vielseitigen und wartungsfreundlichen Bauteil für eine optimierte Anlagenperformance.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164225
• Bauhöhe: 125
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 400
• Winkel der Spindel: 45
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: nein
• Mit Mengenbegrenzer: nein
• Nenndurchmesser: 1 Zoll (25)
• Bauhöhe: 125
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 400
• Winkel der Spindel: 45
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: nein
• Mit Mengenbegrenzer: nein
• Nenndurchmesser: 1 Zoll (25)
