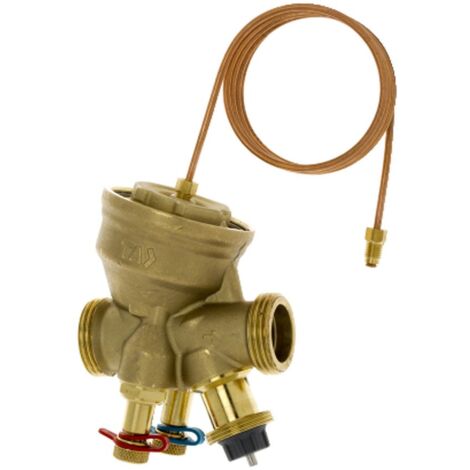

IMI Heimeier TA-Compact-DP Regel- und Regulierventil DN 15, PN 16

IMI TA Regel- und Regulierventil Compact-DP, Nenndruck PN 16 DN 15

Das IMI TA-Compact-DP Regel- und Regulierventil DN 15, PN 16 von IMI TA ist eine spezialisierte Lösung für kleine differenzdruckunabhängige Kreise in Heizungs- und Kältesystemen. Es wurde für die Zonenregelung entwickelt und vereint fünf zentrale Funktionen: Differenzdruckregelung, Einregulierung, Regelung, Diagnose und Absperrung. Das Ventil ermöglicht die präzise Einstellung eines maximalen Durchflusses und schützt die Regelventile vor zu hohem Differenzdruck.

Wofür wird das TA-Compact-DP eingesetzt?

Das IMI TA-Compact-DP Regel- und Regulierventil ist speziell für die Zonenregelung kleiner Kreise in Heizungs- und Kältesystemen konzipiert. Es dient dazu, angeschlossene Regelventile vor übermäßigem Differenzdruck zu schützen und bewahrt die gesamten Systeme vor zu hohen Durchflüssen. Durch seine präzise Arbeitsweise trägt es zur Stabilität und Effizienz der Anlagen bei.

Welche Funktionen bietet das TA-Compact-DP und wie wird es bedient?

Das TA-Compact-DP Ventil kombiniert fünf zentrale Funktionen in einem Gerät: Es übernimmt die Differenzdruckregelung, ermöglicht die Einregulierung des Systems, führt die Regelung der Durchflüsse durch, bietet Diagnosemöglichkeiten und dient zur Absperrung. Die Durchflusseinstellung erfolgt einfach per Hand über ein Handrad. Eine Absperrung kann ohne den Einsatz von Werkzeugen durchgeführt werden, was die Wartung und den Betrieb erleichtert. Das Ventil ist zudem abschließbar, membrangesteuert und verfügt über eine Sollwertanzeige sowie eine Impulsleitung.

Aus welchen Materialien besteht das TA-Compact-DP Ventil und wie ist es konstruiert?

Das IMI TA-Compact-DP Ventil ist für eine lange Lebensdauer und hohe Beständigkeit ausgelegt. Das Ventilgehäuse und der Ventileinsatz bestehen aus AMETAL. Der Kegel und die Spindel sind aus rostfreiem Stahl gefertigt. Die Spindeldichtung wird durch einen O-Ring aus EPDM realisiert, während die Feder ebenfalls aus rostfreiem Stahl besteht. Die Membrane ist ebenfalls aus EPDM. Das Ventil ist unbehandelt und verfügt über ein Außengewinde G 3/4 nach ISO 228.

Technische Daten

• Nenndurchmesser: DN 15 (1/2 Zoll)
• Druckklasse: PN 16
• Max. Differenzdruck: 400 kPa
• Min. Differenzdruck: 18 kPa
• Empfohlener Einstellbereich: 10 kPa
• Durchflusseinstellbereich: 60-300 l/h
• Max. Betriebstemperatur: 90 °C
• Min. Betriebstemperatur: 0 °C
• Bauhöhe: 110
• Werkstoff Gehäuse: AMETAL
• Außengewinde: G 3/4 nach ISO 228

Das IMI TA-Compact-DP Regel- und Regulierventil (DN 15, PN 16) bietet eine zuverlässige und effiziente Lösung für die Zonenregelung in kleinen Heizungs- und Kältesystemen. Mit seiner Fähigkeit, den Differenzdruck zu regeln und den Durchfluss präzise einzustellen, schützt es die Anlage vor Überlastung. Die Kombination aus fünf Funktionen und robusten Materialien wie AMETAL und EPDM macht es zu einer langlebigen Komponente für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164215
• Bauhöhe: 110
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 400
• Winkel der Spindel: 45
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: nein
• Mit Mengenbegrenzer: nein
• Nenndurchmesser: 1/2 Zoll (15)
• Bauhöhe: 110
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 400
• Winkel der Spindel: 45
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: nein
• Mit Mengenbegrenzer: nein
• Nenndurchmesser: 1/2 Zoll (15)
