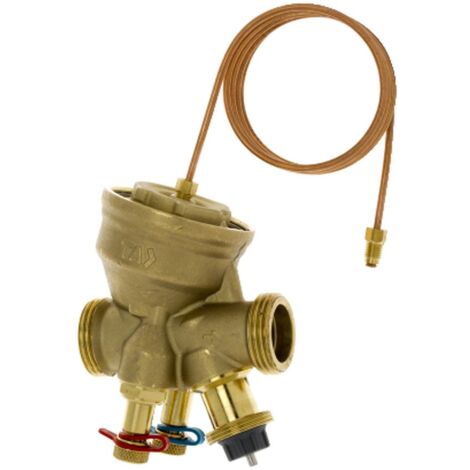

IMI Heimeier TA-Compact-DP Regel- und Regulierventil DN 20, PN 16

IMI TA Regel- und Regulierventil Compact-DP, Nenndruck PN 16 DN 20

Der IMI Heimeier TA-Compact-DP Regel- und Regulierventil DN 20, PN 16 ist eine effiziente Lösung für die Zonenregelung kleiner, differenzdruckunabhängiger Kreise in Heizungs- und Kältesystemen. Dieses Ventil ermöglicht die präzise Einstellung eines maximalen Durchflusses und schützt gleichzeitig die Regelventile vor zu hohem Differenzdruck. Es vereint fünf wesentliche Funktionen in einem Gerät.

Welche Funktionen bietet das TA-Compact-DP Ventil?

Das TA-Compact-DP kombiniert fünf zentrale Funktionen: Differenzdruckregelung, Einregulierung, Regelung, Diagnose und Absperrung. Diese Integration schützt die Systeme effektiv gegen zu hohe Durchflüsse und ermöglicht eine stabile Betriebsweise in den jeweiligen Zonen.

Wie erfolgt die Bedienung und Einstellung des Durchflusses?

Die Durchflusseinstellung des Ventils kann einfach per Hand über ein Handrad vorgenommen werden. Eine Absperrung ist bei Bedarf ohne zusätzliches Werkzeug durchführbar. Das Ventil ist zudem abschließbar, was zusätzliche Sicherheit im Betrieb bietet.

Welche Materialien sorgen für die Beständigkeit des Ventils?

Ventilgehäuse und Ventileinsatz des IMI TA-Compact-DP sind aus AMETAL gefertigt. Der Kegel und die Spindel bestehen aus rostfreiem Stahl, während die Spindeldichtung durch einen O-Ring aus EPDM realisiert wird. Die Feder ist ebenfalls aus rostfreiem Stahl und die Membrane aus EPDM. Diese Materialwahl unterstützt eine hohe Betriebssicherheit und eine lange Lebensdauer.

Für welche Einsatzbereiche ist das TA-Compact-DP konzipiert?

Das TA-Compact-DP ist ideal für die Zonenregelung von kleinen Kreisen in Heizungs- und Kältesystemen. Es ist speziell dafür ausgelegt, Regelventile vor zu hohem Differenzdruck zu schützen und eine präzise Steuerung des Durchflusses zu ermöglichen, was zur Effizienz und Stabilität der Anlage beiträgt. Das Ventil verfügt über ein Außengewinde G 1 nach ISO 228.

Technische Daten

• Nenndurchmesser: DN 20 (3/4 Zoll)
• Druckklasse: PN 16
• Max. Differenzdruck: 400 kPa
• Min. Differenzdruck: 21 kPa
• Empfohlener Einstellbereich: 10 kPa, 160-840 l/h
• Max. Betriebstemperatur: 90 Grad C
• Min. Betriebstemperatur: 0 Grad C
• Werkstoff Gehäuse: AMETAL
• Bedienung: Handrad
• Bauhöhe: 119

Das IMI Heimeier TA-Compact-DP Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise Zonenregelung in Heizungs- und Kältesystemen. Mit seiner Fähigkeit, den Differenzdruck zu regeln und den Durchfluss zu begrenzen, trägt es zur Effizienz und zum Schutz der Anlage bei. Die robuste Konstruktion aus AMETAL und rostfreiem Stahl sowie die Druckklasse PN 16 und der Nenndurchmesser DN 20 unterstreichen die Qualität und Langlebigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164220
• Bauhöhe: 119
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 400
• Winkel der Spindel: 45
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: nein
• Mit Mengenbegrenzer: nein
• Nenndurchmesser: 3/4 Zoll (20)
• Bauhöhe: 119
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 400
• Winkel der Spindel: 45
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: nein
• Mit Mengenbegrenzer: nein
• Nenndurchmesser: 3/4 Zoll (20)
