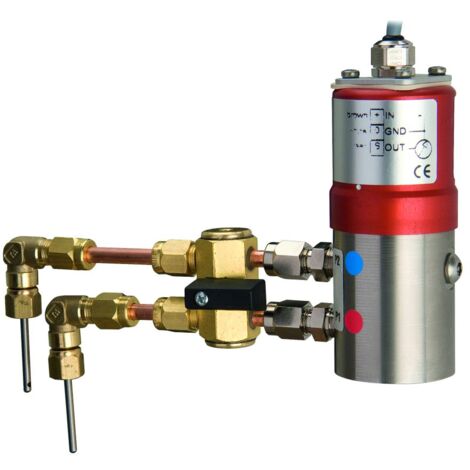

IMI Heimeier TA Differenzdruck-Messumformer TA-Link Messbereich 0-40 kPa

IMI TA Differenzdruck-Messumformer TA-Link, Messbereich 0-40kPa

Der IMI Heimeier TA Differenzdruck-Messumformer TA-Link ist ein präzises Bindeglied zwischen hydraulischen Systemen und der Gebäudeleittechnik (BMS). Er ermöglicht eine exakte Differenzdruckmessung im Bereich von 0-40 kPa und liefert ein Ausgangssignal von 0-10 V. Dieses Gerät ist ideal für den Einsatz in hydraulischen Rohrleitungssystemen von Heizungs- und Klimaanlagen, wo es eine schnelle Systemanalyse und effiziente Fehlersuche unterstützt. Durch seine Fähigkeit, bei Abweichungen des Durchflusses Alarm zu melden, trägt der TA-Link zudem zu einer erhöhten Betriebssicherheit bei.

Wie unterstützt der TA-Link die Gebäudeleittechnik?

Der TA-Link fungiert als essenzielles Bindeglied zwischen dem hydraulischen Rohrleitungssystem von Heizungs- und Klimaanlagen und dem elektronischen Leit- und Überwachungssystem. Er ermöglicht eine präzise Erfassung des Differenzdrucks, wodurch detaillierte Messdaten für eine umfassende Systemanalyse und effiziente Fehlersuche bereitgestellt werden. Die Fähigkeit des TA-Link, bei Abweichungen des Durchflusses von den Vorgaben Alarm zu melden, trägt maßgeblich zur Steigerung der Betriebssicherheit der gesamten Anlage bei.

Welche technischen Merkmale zeichnen den TA-Link aus?

Der Differenzdruck-Messumformer TA-Link arbeitet mit einem Ausgangssignal von 0-10 V und benötigt eine Versorgungsspannung von 24 V DC (im Bereich von 18-33 V) oder 24 V AC (+15/-10%). Die Betriebstemperatur des Geräts liegt zwischen -15 °C und +80 °C, was einen flexiblen Einsatz ermöglicht. Mit einem Nenndruck von PN 25 und einem maximalen Differenzdruck von 2 bar ist der Messumformer robust ausgelegt. Die Schutzart IP65 ermöglicht Schutz vor Staub und Strahlwasser. Als Messelement dient eine Membran. Das Gerät ist für Medien wie Glykol und Wasser geeignet. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Messbereich: 0-40 kPa
• Ausgangssignal: 0-10 V
• Versorgungsspannung: 24 V DC (18-33 V) oder 24 V AC (+15/-10%)
• Betriebstemperatur: -15 °C bis +80 °C
• Nenndruck: PN 25
• Max. Differenzdruck: 2 bar
• Max. Überdruck: 25000
• Messelement: Membran
• Schutzart (IP): IP65
• Bauhöhe: 142
• Baulänge: 40

Der IMI Heimeier TA Differenzdruck-Messumformer TA-Link ist eine zuverlässige Lösung zur präzisen Überwachung hydraulischer Systeme in Heizungs- und Klimaanlagen. Mit seinem Messbereich von 0-40 kPa und dem Ausgangssignal von 0-10 V ermöglicht er eine detaillierte Systemanalyse und trägt zur Erhöhung der Betriebssicherheit bei. Die robuste Bauweise mit Schutzart IP65 und die breite Betriebstemperaturspanne von -15 °C bis +80 °C unterstreichen die Leistungsfähigkeit dieses unverzichtbaren Bindeglieds für moderne Gebäudeleittechnik.

Produktspezifikation

• Hersteller-Warengruppe: TA-Strangarmaturen/(Schrägsitz)
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52010004
• Baulänge: 40
• Bauhöhe: 142
• Versorgungsspannung: 24
• Mit Display: nein
• Ausgangssignal: 0 - 10 V
• Geeignet für Glykol: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP65
• Geeignet für Gase: nein
• Geeignet für Wasser: ja
• Geeignet für Dampf: nein
• Messelement: Membran
• Geeignet für Luft: nein
• Geeignet für Ammoniak: nein
• Geeignet für Öl: nein
• Max. Überdruck: 25000
• Mediumtemperatur (Dauerbetrieb): -15 - 80
• Ablesbar: ja
• Baulänge: 40
• Bauhöhe: 142
• Versorgungsspannung: 24
• Mit Display: nein
• Ausgangssignal: 0 - 10 V
• Geeignet für Glykol: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP65
• Geeignet für Gase: nein
• Geeignet für Wasser: ja
• Geeignet für Dampf: nein
• Messelement: Membran
• Geeignet für Luft: nein
• Geeignet für Ammoniak: nein
• Geeignet für Öl: nein
• Max. Überdruck: 25000
• Mediumtemperatur (Dauerbetrieb): -15 - 80
• Ablesbar: ja
