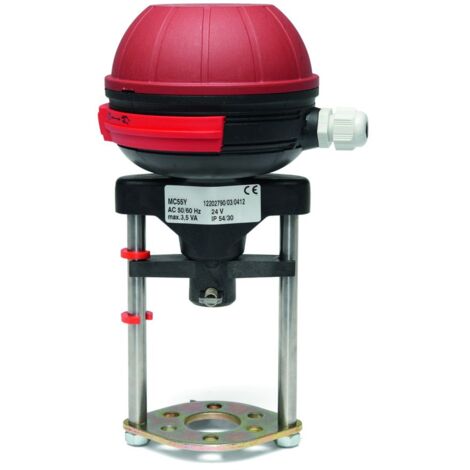

IMI Heimeier TA Stellmotor TA-MC55/230 für KTH/KTM, KT 50, TA-FUSION C-/P, 3-Punkt, Auf/Zu

IMI TA Stellmotor TA-MC55, 230V für KTH/KTM, KT 50, TA-Fusion C-/P, 3-Punkt

Der IMI TA Stellmotor TA-MC55/230 ist ein Hochleistungsstellantrieb der Serie TA-MC55 von IMI TA. Er ist für eine 3-Punkt-Regelung mit Auf/Zu ausgelegt und bietet eine automatische Hubanpassung für eine exakte Stetig-, 3-Punkt- oder On/Off-Regelung. Dieser Stellmotor ist vielseitig einsetzbar für Ventile wie KTH/KTM, KT 50, TA-FUSION C-/P sowie für kombinierte Regel- und Einregulierventile und eigenständige 2-Wege- und 3-Wege-Regelventile. Die Montage erfolgt ohne Spezialwerkzeug.

Welche Funktionen bietet der IMI TA Stellmotor TA-MC55?

Der TA-MC55 Stellmotor ist als stetiger Hochleistungsstellantrieb für eine präzise Regelung konzipiert. Er unterstützt sowohl die Stetig- als auch die 3-Punkt- oder On/Off-Regelung, was eine flexible Anpassung an verschiedene Systemanforderungen ermöglicht. Die integrierte automatische Hubanpassung sorgt für eine optimale Leistung und eine exakte Positionierung. Mit einer Stellkraft von 600 N ist der Antrieb robust und zuverlässig für anspruchsvolle Anwendungen.

Für welche Ventile ist der TA-MC55 geeignet?

Der IMI TA Stellmotor TA-MC55 ist kompatibel mit einer Reihe von Ventilen, darunter KTH/KTM, KT 50, CV216 RGA, CV206/216 GG und CV306/316 GG im Nennweitenbereich DN 15-50. Die Montage auf TA-FUSION C-/P (DN 32-80) und KTM 512 (DN 65-125) ist mit entsprechenden Adaptern möglich. Darüber hinaus kann der Stellmotor mit kombinierten Regel- und Einregulierventilen, sowohl mit als auch ohne integriertem Regler, sowie mit eigenständigen 2-Wege- und 3-Wege-Regelventilen verwendet werden.

Welche elektrischen Eigenschaften zeichnen den TA-MC55/230 aus?

Der TA-MC55/230 Stellmotor wird mit einer Versorgungsspannung von 230 V AC/DC +- 10% betrieben. Das Regelsignal ist eine 3-Punkt Regelung, während das Ausgangssignal 0-10 VDC bei maximal 8 mA und mindestens 1,2 kOhm beträgt. Die Stellzeit ist von 5 s/mm auf 9 s/mm umstellbar. Der Stellmotor bietet eine Schutzklasse von IP54, die bei manueller Bedienung auf IP30 reduziert ist. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 60.

Technische Daten

• Stellkraft: 600 N
• Hub: 20 mm
• Versorgungsspannung: 230 V AC/DC +- 10%
• Regelsignal: 3-Punkt Regelung
• Ausgangssignal: 0-10 VDC
• Ausgangsstrom: max. 8 mA
• Ausgangsgröße (min.): min. 1,2 kOhm
• Stellzeit: 5 s/mm umstellbar auf 9 s/mm
• Schutzklasse: IP54 (IP30 manuelle Bedienung)

Der IMI TA Stellmotor TA-MC55/230 bietet eine zuverlässige und präzise Regelung für diverse Ventilanwendungen. Mit seiner Stellkraft von 600 N, dem 20 mm Hub und der 3-Punkt Regelung ist er eine leistungsstarke Komponente für Heizungs-, Klima- und Lüftungssysteme. Die Schutzklasse IP54 unterstreicht die Robustheit des Antriebs, der zudem ohne Spezialwerkzeug montiert werden kann.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 61055002
• Baulänge: 120
• Bauhöhe: 225
• Bautiefe: 100
• Steuersignal: Dreipunkt
• Umgebungstemperatur: 0 - 60
• Schutzart (IP): IP54
• Hublänge: 20
• Netzspannung: 230 V AC
