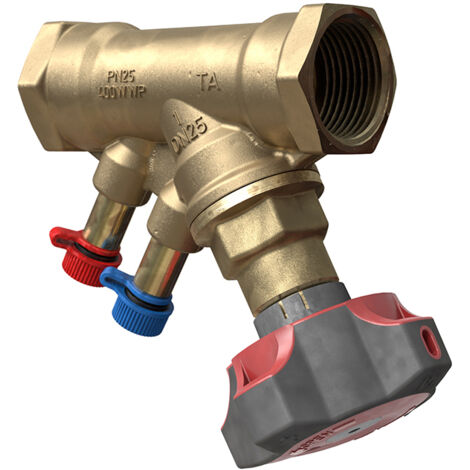

IMI TA Strangregulierventil STAD, Nennweite DN 15 Nenndruck PN 25, Innengewinde

IMI TA Strangregulierventil STAD, Nennweite DN 15 Nenndruck PN 25, Innengewinde

Das IMI TA Strangregulierventil STAD ist ein präzises Einregulierungsventil mit Voreinstellung in Schrägsitzbauweise. Es ist für hydraulische Systeme konzipiert und eignet sich optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für den Einsatz in Heizungs-, Klima- und Industrieanlagen. Mit einem Nenndruck von PN 25 und einem Innengewindeanschluss in DN 15 (1/2 Zoll) bietet es eine zuverlässige Lösung zur Strömungsregelung.

Präzise Einregulierung für hydraulische Systeme

Das STAD Einregulierungsventil von IMI TA bietet höchste Genauigkeit für hydraulische Systeme. Die stufenlose Voreinstellung erfolgt durch eine Hubbegrenzung und wird digital im Handrad angezeigt. Diese Einstellung ist plombierbar, was eine reproduzierbare Abstimmung im Betrieb sicherstellt.

Robuste Konstruktion und vielseitige Anwendung

Gehäuse und Innengarnitur des Ventils bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C, was eine lange Lebensdauer ermöglicht. Das Ventil ist für einen Nenndruck von PN 25 ausgelegt und kann in einem Betriebstemperaturbereich von -20 °C bis +120 °C eingesetzt werden. Es ist geeignet für Heizungswasser, Leitungswasser und warmes Trinkwasser.

Effiziente Messung und einfache Bedienung

Für eine präzise Druckverlust- oder Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) integriert. Alle Bedienungselemente sind auf der Handradseite angeordnet. Das STAD ist für Handbedienung vorgesehen und verfügt über eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung aus EPDM. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nennweite (DN): DN 15 (1/2 Zoll)
• Nenndruck (PN): PN 25
• Kvs-Wert: 2,56
• Werkstoff Gehäuse: AMETAL-C
• Anschluss: Innengewinde zylindrisch (BSPP)
• Betriebstemperatur: -20 °C bis +120 °C
• Winkel der Spindel: 45
• Durchmesser Handrad: 70
• Bedienhöhe: 100
• Oberflächenschutz: unbehandelt

Das IMI TA Strangregulierventil STAD (DN 15, PN 25) bietet eine präzise und zuverlässige Lösung für die hydraulische Einregulierung in anspruchsvollen Systemen. Die robuste Konstruktion aus AMETAL-C und die Auslegung für einen Nenndruck von PN 25 sowie Betriebstemperaturen von -20 °C bis +120 °C ermöglichen eine hohe Funktionalität. Mit seiner stufenlosen Voreinstellung und den integrierten Messnippeln ist eine effiziente und genaue Systemoptimierung möglich.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52851015
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 100
• Kvs-Wert: 2,56
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1/2 Zoll (15)
