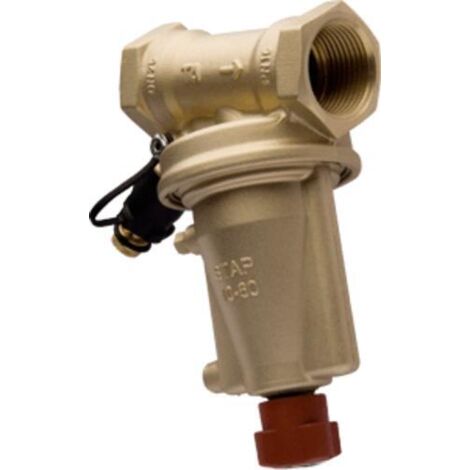

IMI TA Differenzdruckregler STAP, Regelbereich 10-60kPa, Nennweite DN 15 Nenndruck PN 16

IMI TA Differenzdruckregler STAP, Regelbereich 10-60kPa, Nennweite DN 15 Nenndruck PN 16

Der IMI TA Differenzdruckregler STAP mit Innengewinde (IG) ist ein Hochleistungsregler für Heizungs- und Klimaanlagen. Er hält den Differenzdruck über die Last konstant und ermöglicht eine präzise, leise sowie stabile Regelung nachgeschalteter Regelventile. Mit seinem kompakten Design und der hohen Genauigkeit ist der STAP eine zuverlässige Wahl für effiziente Systeme.

Wie funktioniert der IMI TA STAP Differenzdruckregler?

Der STAP von IMI TA ist darauf ausgelegt, den Differenzdruck über die Last konstant zu halten. Dies ermöglicht eine genaue und stabile Regelung der nachgeschalteten Regelventile und trägt zu einem leisen Betrieb bei. Der Differenzdrucksollwert lässt sich von außen stufenlos zwischen 0,10 und 0,60 bar (entspricht 10 bis 60 kPa) einstellen, wobei die Werkseinstellung 0,1 bar beträgt. Die Inbetriebnahme ist einfach und erfordert kein Spezialwerkzeug.

Welche Materialien und Anschlüsse zeichnen den STAP aus?

Das Gehäuse und die Innengarnitur des Differenzdruckreglers bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C, einer speziellen Bronzelegierung. Der Einbau erfolgt in die Rücklaufleitung. Die Anschlüsse sind als Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) für Gewinderohre ausgeführt. Eine Absperrung ist durch ein Handrad möglich, dessen Sitzdichtung aus einem Kegel mit O-Ring aus EPDM besteht.

Welche weiteren technischen Details sind relevant?

Für die Druckverlustmessung ist ein selbstdichtender Messnippel mit zweifacher Dichtung integriert. Der Regler ist membrangesteuert und verfügt über eine Impulsleitung. Der Nenndruck beträgt PN 16 und der Betriebstemperaturbereich erstreckt sich von -20 °C bis +120 °C.

Technische Daten

• Nenndurchmesser: DN 15 (1/2 Zoll)
• Einstellbereich Differenzdruck: 0,10 bis 0,60 bar (10 bis 60 kPa)
• Betriebstemperatur: -20 °C bis +120 °C
• Nenndruck: PN 16
• Werkstoff Gehäuses: Bronze (AMETAL-C)
• Bedienung: Handrad
• Kvs-Wert: 1,4
• Bauhöhe: 137
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45

Der IMI TA Differenzdruckregler STAP bietet eine zuverlässige Lösung zur präzisen Differenzdruckregelung in Heizungs- und Klimaanlagen. Mit einem einstellbaren Differenzdruckbereich von 0,10 bis 0,60 bar und einer robusten Konstruktion aus AMETAL-C ist er für anspruchsvolle Betriebsbedingungen ausgelegt und trägt zur Effizienz des Systems bei. Er ist für einen Nenndruck von PN 16 und Betriebstemperaturen von -20 °C bis +120 °C geeignet.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265015
• Bauhöhe: 137
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 10 - 60
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1,4
• Nenndurchmesser: 1/2 Zoll (15)
