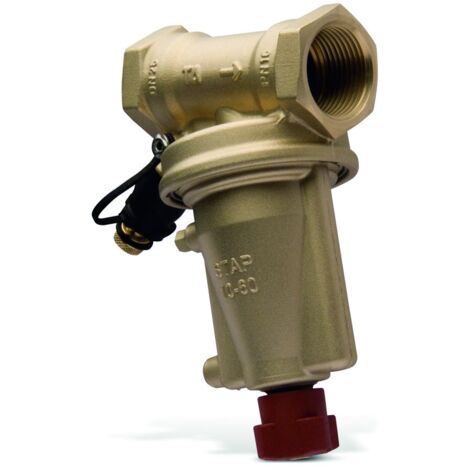

IMI TA Differenzdruckregler STAP, Regelbereich 10-60kPa, Nennweite DN 20 Nenndruck PN 16

IMI TA Differenzdruckregler STAP, Regelbereich 10-60kPa, Nennweite DN 20 Nenndruck PN 16

Der IMI TA Differenzdruckregler STAP IG ist ein Hochleistungsdifferenzdruckregler für Heizungs- und Kältesysteme sowie Klimaanlagen. Er hält den Differenzdruck über die Last konstant und ermöglicht eine genaue, leise sowie stabile Regelung nachgeschalteter Regelventile. Mit seinem einstellbaren Sollwert und der Absperrfunktion ist er eine präzise Lösung für diverse Anwendungen in der Haustechnik.

Wie sorgt der STAP IG für eine konstante Differenzdruckregelung?

Der IMI TA STAP Differenzdruckregler ist darauf ausgelegt, den Differenzdruck über die angeschlossene Last konstant zu halten. Dies ermöglicht eine präzise, geräuscharme und stabile Steuerung der nachfolgenden Regelventile. Der Differenzdrucksollwert lässt sich von außen stufenlos zwischen 0,10 und 0,60 bar (10 bis 60 kPa) einstellen, wobei die Werkseinstellung bei 0,1 bar liegt.

Welche Materialeigenschaften zeichnen den Regler aus?

Das Gehäuse und die Innengarnitur des Differenzdruckreglers sind aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C gefertigt. Dieses Material trägt zur Langlebigkeit des Produkts bei. Die Sitzdichtung besteht aus einem Kegel mit einem O-Ring aus EPDM, einem Material, das für seine Beständigkeit gegenüber verschiedenen Medien und Temperaturen geschätzt wird.

Welche Funktionen erleichtern Einstellung und Betrieb?

Die Inbetriebnahme des Reglers erfordert kein Spezialwerkzeug. Eine Absperrung des Durchflusses ist komfortabel über ein Handrad möglich. Für die Druckverlustmessung ist ein selbstdichtender Messnippel integriert, der zweifach dichtend ausgeführt ist. Der Regler ist membrangesteuert und der Druckunterschied ist einstellbar.

Wie erfolgt der hydraulische Anschluss und welche Betriebsbedingungen sind vorgesehen?

Der Einbau des Differenzdruckreglers erfolgt in die Rücklaufleitung. Der Anschluss ist über Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) für Gewinderohre ausgeführt. Der Regler ist für einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt und für einen Nenndruck von PN 16 spezifiziert. Der Nenndurchmesser beträgt DN 20 (3/4 Zoll).

Technische Daten

• Nenndurchmesser: DN 20 (3/4 Zoll)
• Einstellbereich Differenzdrucksollwert: 0,10 - 0,60 bar (10 - 60 kPa)
• Betriebstemperatur: -20 °C bis +120 °C
• Nenndruck: PN 16
• Kvs-Wert: 3,1
• Bauhöhe: 139
• Max. Druckunterschied bei 20 °C: 250
• Werkstoff Gehäuse/Innengarnitur: AMETAL-C
• Anschlussart: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Mit Impulsleitung: ja

Der IMI TA Differenzdruckregler STAP bietet eine zuverlässige Lösung zur konstanten Regelung des Differenzdrucks in Heizungs- und Klimaanlagen. Seine robuste Konstruktion aus AMETAL-C und der breite Einstellbereich von 0,10 bis 0,60 bar bei einem Nenndruck von PN 16 und einer Betriebstemperatur von -20 °C bis +120 °C tragen zu einer hohen Funktionalität und Langlebigkeit bei.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP DN 20
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265020
• Bauhöhe: 139
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 10 - 60
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 3,1
• Nenndurchmesser: 3/4 Zoll (20)
