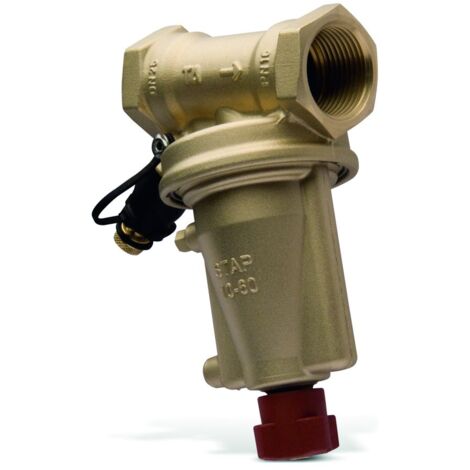

IMI Heimeier TA Differenzdruckregler STAP IG, DN 25, 0,1-0,6 bar, 10-60 kPa

IMI TA Differenzdruckregler STAP, Regelbereich 10-60kPa, Nennweite DN 25 Nenndruck PN 16

Der IMI TA Differenzdruckregler STAP ist ein Hochleistungsdifferenzdruckregler mit Innengewinde und einem Regelbereich von 10-60 kPa (0,1-0,6 bar). Er ist für den Einsatz in Heizungs- und Kältesystemen konzipiert und ermöglicht eine genaue, leise und stabile Regelung nachgeschalteter Regelventile, indem er den Differenzdruck über die Last konstant hält. Das kompakte Design und die einfache Inbetriebnahme machen ihn zur ersten Wahl für diverse Anwendungen.

Wie ermöglicht der STAP eine präzise Regelung?

Der IMI TA Differenzdruckregler STAP hält den Differenzdruck über die Last konstant. Dies ermöglicht eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile. Der Regler verfügt zudem über eine Absperrfunktion und ist einfach einzustellen sowie in Betrieb zu nehmen.

Welche Einstellmöglichkeiten bietet der Differenzdruckregler?

Der Differenzdrucksollwert ist von außen stufenlos zwischen 0,10 und 0,60 bar (entspricht 10-60 kPa) einstellbar. Die Werkseinstellung beträgt 0,1 bar. Diese variablen Sollwerteinstellungen ermöglichen eine flexible Anpassung an die jeweiligen Systemanforderungen.

Aus welchen Materialien besteht der STAP und wie ist er konstruiert?

Das Gehäuse und die Innengarnitur des IMI TA STAP bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Die Absperrung erfolgt komfortabel über ein Handrad. Als Sitzdichtung kommt ein Kegel mit O-Ring aus EPDM zum Einsatz. Für die Druckmessung ist ein selbstdichtender Messnippel (2-fach dichtend) integriert.

Welche Anschlüsse und Betriebsbedingungen sind zu beachten?

Der IMI TA STAP ist für den Einbau in die Rücklaufleitung vorgesehen. Die Anschlüsse sind als Innengewinde zylindrisch (BSPP) ausgeführt. Eine Impulsleitung von 1000 mm Länge inklusive Kappe mit Anschluss G 1/16 Innengewinde ist im Lieferumfang enthalten. Der Regler ist für Betriebstemperaturen von -20 °C bis +120 °C und einen Nenndruck von PN 16 ausgelegt. Der Nenndurchmesser beträgt DN 25 (1 Zoll).

Technische Daten

• Nenndurchmesser: 1 Zoll (25)
• Einstellbereich Differenzdruck: 0,10 - 0,60 bar (10 - 60 kPa)
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: Bronze (AMETAL-C)
• Kvs-Wert: 5,5
• Bauhöhe: 141
• Bedienung: Handrad
• Anschluss: Innengewinde zylindrisch (BSPP)
• Mit Impulsleitung: ja (1000 mm)
• Max. Druckunterschied bei 20 °C: 250

Der IMI TA Differenzdruckregler STAP bietet eine zuverlässige Lösung zur präzisen Regelung des Differenzdrucks in Heizungs- und Klimaanlagen. Mit einem einstellbaren Sollwertbereich von 0,10 bis 0,60 bar (10-60 kPa) und einer robusten Konstruktion aus AMETAL-C für Nenndruck PN 16, trägt dieses Gerät zu einem stabilen und effizienten Anlagenbetrieb bei. Die einfache Handhabung und die integrierte Absperrfunktion unterstreichen die Funktionalität des Reglers.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP, DN 25
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265025
• Bauhöhe: 141
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 10 - 60
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 5,5
• Nenndurchmesser: 1 Zoll (25)
