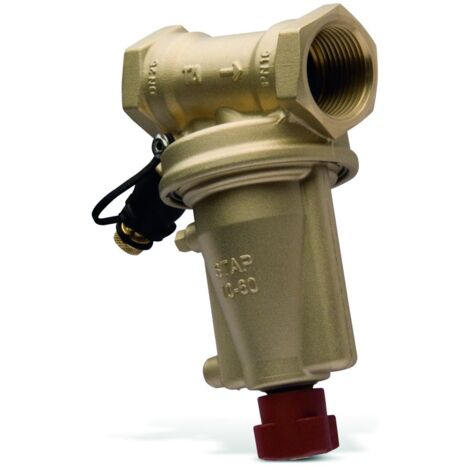

IMI TA Differenzdruckregler STAP, Regelbereich 20-80kPa, Nennweite DN 50 Nenndruck PN 16

IMI TA Differenzdruckregler STAP, Regelbereich 20-80kPa, Nennweite DN 50 Nenndruck PN 16

Der IMI TA Differenzdruckregler STAP ist ein Hochleistungsregler für Heizungs- und Klimaanlagen. In der Ausführung DN 50 mit Innengewinde ermöglicht er eine präzise und stabile Regelung des Differenzdrucks über die Last. Mit einem stufenlos einstellbaren Sollwertbereich von 0,20 bis 0,80 bar (20 bis 80 kPa) und seiner robusten Bauweise aus AMETAL-C ist er eine zuverlässige Lösung für den Einbau in die Rücklaufleitung.

Wie funktioniert der IMI TA STAP Differenzdruckregler?

Der IMI TA Differenzdruckregler STAP hält den Differenzdruck über die Last konstant. Dies ermöglicht eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile. Sein kompaktes Design und die hohe Genauigkeit machen ihn zur ersten Wahl in Heizungs- und Kältesystemen sowie in Heizungs- und Klimaanlagen.

Welche Materialeigenschaften zeichnen den Differenzdruckregler aus?

Das Gehäuse und die Innengarnitur des Differenzdruckreglers bestehen aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C. Die Sitzdichtung ist ein Kegel mit O-Ring aus EPDM. Diese Materialien tragen zur Langlebigkeit und Zuverlässigkeit des Reglers bei.

Wie erfolgt die Einstellung und Bedienung des STAP Reglers?

Der Differenzdrucksollwert des STAP Reglers ist von außen stufenlos zwischen 0,20 und 0,80 bar (entspricht 20 bis 80 kPa) einstellbar. Die Werkseinstellung beträgt 0,2 bar. Eine Absperrfunktion ist über ein integriertes Handrad möglich. Für die Inbetriebnahme ist kein Spezialwerkzeug erforderlich.

Welche technischen Merkmale bietet der Differenzdruckregler?

Der Regler ist für einen Nenndruck von PN 16 ausgelegt und kann in einem Betriebstemperaturbereich von -20 °C bis +120 °C eingesetzt werden. Er verfügt über selbstdichtende Messnippel für die Druckverlustmessung und ist membrangesteuert. Der Anschluss erfolgt über Innengewinde zylindrisch (BSPP) für Gewinderohre. Eine Impulsleitung von 1000 mm Länge ist inklusive.

Technische Daten

• Nenndurchmesser: DN 50 (2 Zoll)
• Nenndruck: PN 16
• Differenzdruck-Sollwert: 0,20 - 0,80 bar (20 - 80 kPa)
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: AMETAL-C
• Bedienung: Handrad
• Kvs-Wert: 24,4
• Bauhöhe: 187
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45

Der IMI TA Differenzdruckregler STAP DN 50 bietet eine präzise und stabile Differenzdruckregelung für Heizungs- und Klimaanlagen. Mit seinem robusten AMETAL-C Gehäuse, dem einstellbaren Sollwert von 0,20 bis 0,80 bar und der einfachen Bedienung per Handrad stellt er eine effiziente Lösung zur Optimierung der Systemleistung dar. Er ist für einen Nenndruck von PN 16 und Betriebstemperaturen von -20 °C bis +120 °C ausgelegt.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265050
• Bauhöhe: 187
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 20 - 80
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 24,4
• Nenndurchmesser: 2 Zoll (50)
