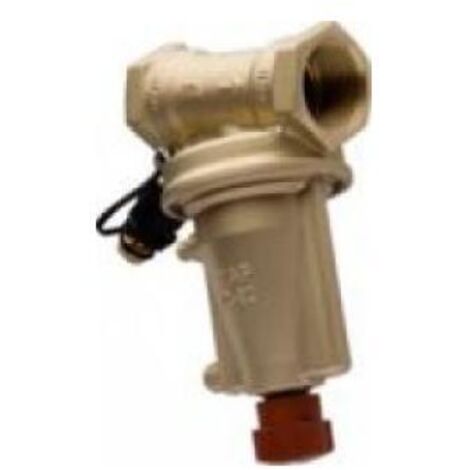

IMI TA Differenzdruckregler STAP IG, DN 40, 0,2-0,8 bar, 20-80 kPa

IMI TA Differenzdruckregler STAP, Regelbereich 20-80kPa, Nennweite DN 40 Nenndruck PN 16

Der IMI TA Differenzdruckregler STAP ist ein Hochleistungsdifferenzdruckregler mit Innengewinde, speziell konzipiert für Heizungs- und Klimaanlagen. Mit einem Nenndurchmesser von DN 40 und einem einstellbaren Regelbereich von 0,20 bis 0,80 bar (20 bis 80 kPa) sorgt er für eine konstante Differenzdruckregelung über die Last. Das robuste Gehäuse aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C und die integrierte Absperrfunktion durch ein Handrad machen ihn zu einer zuverlässigen Komponente für den Einbau in die Rücklaufleitung.

Wie sorgt der STAP für eine präzise Regelung?

Der IMI TA Differenzdruckregler STAP hält den Differenzdruck über die Last konstant. Dies ermöglicht eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile. Sein kompaktes Design und die hohe Genauigkeit machen ihn zur ersten Wahl in Heizungs- und Kältesystemen. Die einfache Einstellung und Inbetriebnahme tragen zur Effizienz bei.

Welche Einstellmöglichkeiten bietet der Differenzdruckregler?

Der Differenzdrucksollwert ist von außen stufenlos zwischen 0,20 und 0,80 bar (entspricht 20 bis 80 kPa) einstellbar. Die Werkseinstellung liegt bei 0,2 bar. Eine Absperrung ist komfortabel durch das integrierte Handrad möglich. Der Regler ist membrangesteuert und ermöglicht eine flexible Einstellung des Druckunterschieds.

Aus welchen Materialien besteht der STAP und welche Betriebsgrenzen gelten?

Das Gehäuse und die Innengarnitur des STAP bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Die Sitzdichtung ist ein Kegel mit O-Ring aus EPDM. Der Regler ist für einen Nenndruck von PN 16 ausgelegt und kann in einem Betriebstemperaturbereich von -20 °C bis +120 °C eingesetzt werden.

Wie erfolgt die Installation und Druckmessung?

Der Einbau des Differenzdruckreglers erfolgt in die Rücklaufleitung. Die Anschlüsse sind als Innengewinde zylindrisch (BSPP) für Gewinderohre ausgeführt, mit einem Nenndurchmesser von DN 40 (1 1/2 Zoll). Für die Druckverlustmessung ist ein selbstdichtender Messnippel (2-fach dichtend) vorhanden. Eine Impulsleitung von 1000 mm Länge ist im Lieferumfang enthalten. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 40 (1 1/2 Zoll)
• Einstellbereich Differenzdrucksollwert: 0,20 bis 0,80 bar (20 bis 80 kPa)
• Werkseinstellung Sollwert: 0,2 bar
• Nenndruck: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: Bronze (AMETAL-C)
• Anschlussart: Innengewinde zylindrisch (BSPP)
• Kvs-Wert: 12,8
• Bauhöhe: 181
• Mit Impulsleitung: Ja

Der IMI TA Differenzdruckregler STAP DN 40 bietet eine präzise und zuverlässige Lösung zur Differenzdruckregelung in Heizungs- und Klimaanlagen. Mit seinem stufenlos einstellbaren Sollwert von 0,20 bis 0,80 bar und der robusten Bauweise aus AMETAL-C stellt er eine langlebige und effiziente Komponente dar, die eine stabile Systemleistung bei einem Nenndruck von PN 16 sicherstellt.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265040
• Bauhöhe: 181
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 20 - 80
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 12,8
• Nenndurchmesser: 1 1/2 Zoll (40)
• Bauhöhe: 181
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 20 - 80
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 12,8
• Nenndurchmesser: 1 1/2 Zoll (40)
