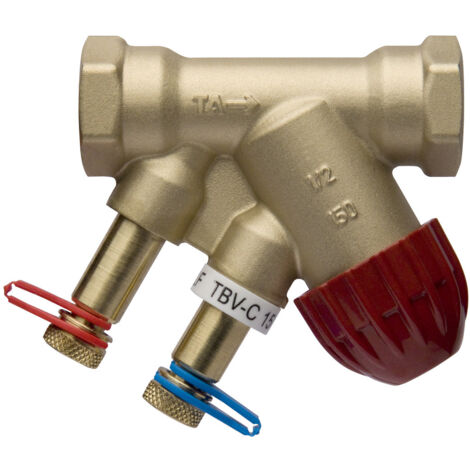

Strangregulier- und Regelventil TBV-C für Entnahmestellen mit Auf-Zu-Regelung DN 20 NF, Innengewinde

IMI TA Kompaktregelventil TBV-C, Nenndruck PN16, DN 20, Innengewinde G 3/4", Kvs 3,4m3/h, Normal Flow

Das IMI Heimeier TA Kompaktregelventil TBV-C ist ein Zonenregelventil für Heizungs- und Kältesysteme. Es ermöglicht eine stabile On/Off Regelung und präzise Einregulierung über die gesamte Ventillebensdauer. Die Konstruktion aus korrosionsbeständigem AMETAL minimiert das Risiko von Korrosion und sichert eine lange Funktionsfähigkeit. Das Ventil ist für einen Nenndruck von PN 16, eine Nennweite von DN 20 und einen Kvs-Wert von 3,4 m³/h ausgelegt und unterstützt einen normalen Durchfluss.

Welche Funktion erfüllt das IMI TA Kompaktregelventil TBV-C?

Das IMI TA Kompaktregelventil TBV-C wurde speziell für die On/Off Regelung in Heizungs- und Kältesystemen entwickelt. Als Zonenregelventil sorgt es für eine stabile Regelung und eine präzise Einregulierung über die gesamte Lebensdauer. Es ist für einen normalen Durchfluss konzipiert.

Wie tragen die Materialien zur Langlebigkeit und zum Korrosionsschutz bei?

Für eine hohe Beständigkeit gegen Korrosion und Entzinkung bestehen Ventilgehäuse und Nippel aus AMETAL-C. Die Spindel ist aus PTFE-beschichtetem AMETAL gefertigt, während der Ventileinsatz aus AMETAL und Polyphenylsulphid besteht. Eine Spindeldichtung aus EPDM O-Ring trägt zur Dichtheit bei. Diese Materialwahl minimiert das Risiko von Korrosion und sichert die Funktionsfähigkeit.

Welche technischen Eigenschaften bietet das Ventil?

Das Kompaktregelventil TBV-C ist für den Einsatz in Systemen mit Innengewinde G 3/4 vorgesehen. Es ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt und verfügt über einen Durchflussmesspunkt. Die Installation des Ventils erfordert kein Spezialwerkzeug.

Technische Daten

• Nenndruck: PN 16
• Nennweite: DN 20
• Anschluss: Innengewinde G 3/4
• Kvs-Wert: 3,4 m³/h
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: Bronze
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Hublänge: 3,7
• Höhe Achse: 58
• Min. Druckunterschied: 3

Das IMI TA Kompaktregelventil TBV-C bietet eine zuverlässige und präzise Regelung für Heizungs- und Kältesysteme. Seine robuste Konstruktion aus entzinkungsbeständigem Messing und AMETAL-C, kombiniert mit einem Kvs-Wert von 3,4 m³/h und einem Nenndruck von PN 16, sichert eine lange Lebensdauer und effiziente Funktion bei Betriebstemperaturen von -20 °C bis +120 °C.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52134120
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Mit Durchflussmesspunkt: ja
• Automatische Durchflussregelung: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 3
• Höhe Achse: 58
• Hublänge: 3,7
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 3,4
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: linear
