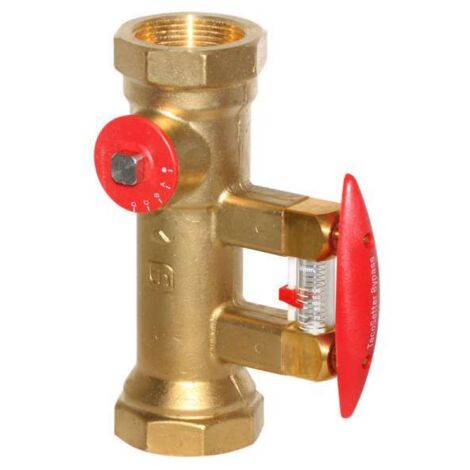

Taconova Tacosetter Bypass 100 DN40 1 1/2"IG 30-120 l/min 223.2661.000

Allgemeine Beschreibung

Technische daten

• Betriebstemperatur TB max: 100 °C
• Betriebsdruck PB max: 10 bar
• Messgenauigkeit: Messbereich 20 – 80%: ±5% vom Anzeigewert, Messbereich <20% / >80%: ±10% vom Anzeigewert
• kVS-Wert: 30 m³/h
• Innengewinde Rp (zylindrisch) nach DIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
• Material Gehäuse: Messing
• Material Innenteile: rostfreier Stahl, Messing und Kunststoff
• Sichtglas: wärmebeständiger, schlagfester Kunststoff
• Dichtungen: EPDM
• Durchflussmedien: Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1), Trinkwasser (DIN 1988-200), Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen bis 50% Glykol

Kompatibilität und Zubehör

• Geeignet für Rohrinstallationen im Trinkwasser-, Heizungs- und Kühlbereich
• Verwendbar in Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäusern, Heimen und Spitälern
• Einsetzbar in Verwaltungs- und Dienstleistungsbauten, Hotels und Restaurants, gewerblichen Küchen, Schulhäusern und Turnhallen, sowie Gewerbe- und Industriebauten
• Für Anlagen mit Teilnutzung wie Kasernen und Campingplätze

Installation

Das Abgleichventil benötigt eine gerade Einlaufstrecke in der gleichen Länge und Nennweite wie die verwendete Armatur. Es kann in waagrechter, schräger oder senkrechter Lage eingebaut werden. Achten Sie darauf, den Pfeil für die Durchflussrichtung des Mediums zu beachten.

Anwendung

Die Durchflussmessung erfolgt durch ein Schwimmerkörperprinzip mit Gegenfeder. Die Ablesemarke befindet sich an der Unterkante des Schwimmerkörpers. Der Messkörper ist in einer Umgehung (Bypass) zum Hauptvolumenstrom installiert und wird nur bei Bedarf durch das Öffnen von selbstschließenden Absperrventilen zugeschaltet.

Weitere Informationen

• Zulassungen/Zertifikate: KTW, W270, ACS
