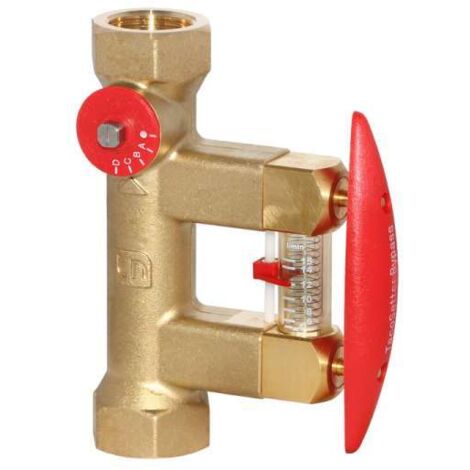

Taconova Tacosetter Bypass 100 DN20 3/4"IG 4-15 l/min 223.2360.000

Allgemeine Beschreibung

Technische daten

• Betriebstemperatur TB max: 100 °C
• Betriebsdruck PB max: 10 bar
• Messgenauigkeit: Messbereich 20 – 80%: ±5% vom Anzeigewert, Messbereich <20% / >80%: ±10% vom Anzeigewert
• kVS-Wert: 3,3 m³/h
• Innengewinde Rp (zylindrisch) nach DIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
• Material Gehäuse: Messing
• Material Innenteile: rostfreier Stahl, Messing und Kunststoff
• Sichtglas: wärmebeständiger, schlagfester Kunststoff
• Dichtungen: EPDM
• Durchflussmedien: Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1), Trinkwasser (DIN 1988-200), Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen bis 50% Glykol

Kompatibilität und Zubehör

• Geeignet für Rohrinstallationen im Trinkwasser-, Heizungs- und Kühlbereich
• Verwendbar in Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäusern, Heimen und Spitälern
• Einsetzbar in Verwaltungs- und Dienstleistungsbauten, Hotels und Restaurants, gewerblichen Küchen, Schulhäusern und Sportanlagen, sowie Gewerbe- und Industriebauten
• Für Anlagen mit Teilnutzung wie Kasernen und Campingplätze

Installation

• Das Ventil benötigt eine gerade Einlaufstrecke in der gleichen Länge und Nennweite wie die verwendete Armatur.
• Kann in waagrechter, schräger oder senkrechter Lage eingebaut werden.
• Beachten Sie den Pfeil für die Durchflussrichtung des Mediums.

Anwendung

Mit den Abgleichventilen TacoSetter Bypass 100 können Fachleute vor Ort die korrekte Durchflussmenge einstellen, was eine optimale Energieverteilung und einen wirtschaftlicheren Betrieb ermöglicht.

Weitere Informationen

• Zulassungen/Zertifikate: KTW, W270, ACS
