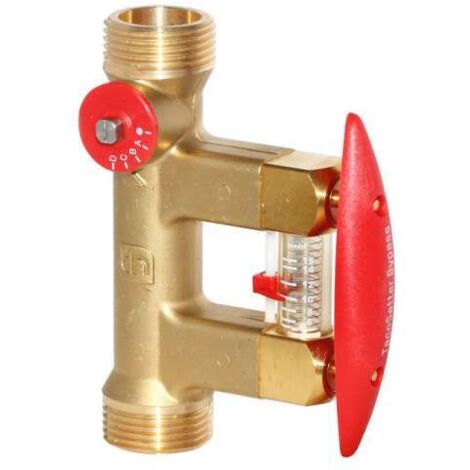

Taconova Tacosetter Bypass 100 DN20 1"AG 4-15 l/min 223.2370.000

Taconova Tacosetter Bypass 100 DN20 1"AG 4-15 l/min 223.2370.000


- Genaues und schnelles Ein­regulieren mit Skala
- ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten
- Direktes Ablesen des eingestell­ten Volumenstroms in l/min
- Einbaulage beliebig, wartungs­frei
- Durchflusskontrolle durch Soll­wertschieber
- Regulierventil absperrbar (Restleckage möglich)
- Geringer Druckverlust


Hydraulischer Abgleich und Durchflussmessung direkt am Verbraucher oder in einem Teilsystem.
Mit den Abgleichventilen werden die erforderlichen Wassermengen in Heizungs­, Lüftungs­, Klima­ und Sanitäranlagen exakt und bequem eingestellt.
Hydraulisch korrekt abgeglichene Anlagen gewähren die optimale Energieverteilung und somit einen wirtschaftlicheren Betrieb im Sinne der vom Gesetzgeber erlassenen Energiespar verordnung.
Mit den Abgleichventilen TacoSetter Bypass 100 kann jeder Fachmann sofort vor Ort die korrekte Durchflussmenge einstellen, ohne Investitionen für Schulung und teure Messgeräte.

Das Abgleichventil benötigt eine gerade Einlaufstrecke in der selben Länge und Nennweite der verwendeten Armatur.
Das Ventil kann in waagrechter, schräger sowie senkrechter Lage eingebaut werden.
Nur der Pfeil für die Durchflussrichtung des Mediums muss beachtet werden.

Die Durchflussmessung beruht auf dem Prinzip eines Schwimmerkörpers mit Gegenfeder.
Die Ablesemarke ist die Unterkante des Schwimmerkörpers.
Der Messkörper befindet sich in einer Umgehung (Bypass) zum Hauptvolumenstrom und wird nicht ständig durchströmt.
Nach Bedarf wird dieser durch das Öffnen von selbstschließenden Absperrventilen mittels Eindrücken und gedrückt halten des Press bügels, zugeschaltet.
Das Zu­bzw. Wegschalten hat keinen Einfluss auf den Hauptvolumen­strom.


GEBÄUDEKATEGORIEN:

Für Rohrinstallationen im Trinkwasser­, Heizungs­ und Kühlbereich
Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäuser Heime und Spitäler
Verwaltungs­ und Dienstleistungsbauten
Hotels und Restaurants / gewerbliche Küchen
Schulhäuser und Turnhallen / Sportanlagen
Gewerbe­und Industriebauten
Anlagen mit Teilnutzung wie Kasernen, Campingplätze


TECHNISCHE DATEN:

Betriebstemperatur TB max: 100 °C
Betriebsdruck PB max: 10 bar
Messgenauigkeit:
Messbereich 20 – 80%:±5% vom Anzeigewert
Messbereich <20% / >80%:= ±10% vom Anzeigewert
kVS­Wert 3,3 m³/h
Innengewinde Rp (zylindrisch) nachDIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
Material Gehäuse Messing
Material Innenteile rostfreier Stahl, Messing und Kunststoff
Sichtglas wärmebeständiger, schlagfester Kunststoff
Dichtungen EPDM
Durchflussmedien:
Heizungswasser (VDI 2035;SWKI BT 102­01; ÖNORM H 5195–1)
Trinkwasser (DIN 1988­200)
Wassermischungen mit gebräuchlichen Korrosions­ und Frostschutzzusätzen bis 50% Glykol
ZULASSUNGEN / ZERTIFIKATE KTW, W270, ACS
