Allgemeine Beschreibung

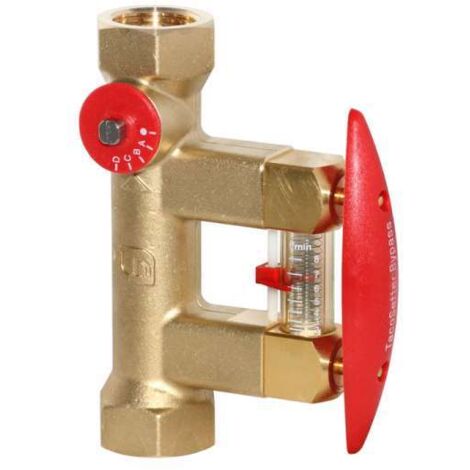

Der Taconova Tacosetter Bypass 100 DN20 3/4"IG ist ein präzises Abgleichventil, das eine einfache und schnelle Regulierung des Volumenstroms von 2-8 l/min ermöglicht. Mit einer integrierten Skala kann der eingestellte Durchfluss direkt abgelesen werden, ohne dass Diagramme oder Messgeräte erforderlich sind. Das Ventil ist wartungsfrei und kann in beliebiger Einbaulage installiert werden. Es bietet eine Durchflusskontrolle durch einen Sollwertschieber und ermöglicht eine absperrbare Regulierung, wobei eine Restleckage möglich ist. Der hydraulische Abgleich und die Durchflussmessung erfolgen direkt am Verbraucher oder in einem Teilsystem, was zu einem geringeren Druckverlust führt.Technische daten
- Betriebstemperatur TB max: 100 °C
- Betriebsdruck PB max: 10 bar
- Messgenauigkeit: Messbereich 20 – 80%: ±5% vom Anzeigewert, Messbereich <20% / >80%: ±10% vom Anzeigewert
- kVS-Wert: 1,95 m³/h
- Innengewinde Rp (zylindrisch) nach DIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
- Material Gehäuse: Messing
- Material Innenteile: rostfreier Stahl, Messing und Kunststoff
- Sichtglas: wärmebeständiger, schlagfester Kunststoff
- Dichtungen: EPDM
- Durchflussmedien: Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1), Trinkwasser (DIN 1988-200), Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen bis 50% Glykol
Kompatibilität und Zubehör
- Geeignet für Rohrinstallationen im Trinkwasser-, Heizungs- und Kühlbereich
- Verwendbar in Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäusern, Heimen und Spitälern
- Ideal für Verwaltungs- und Dienstleistungsbauten, Hotels und Restaurants, gewerbliche Küchen, Schulhäuser und Turnhallen, Sportanlagen sowie Gewerbe- und Industriebauten
- Geeignet für Anlagen mit Teilnutzung wie Kasernen und Campingplätze
Installation
- Das Ventil benötigt eine gerade Einlaufstrecke in der gleichen Länge und Nennweite wie die verwendete Armatur.
- Kann in waagrechter, schräger oder senkrechter Lage eingebaut werden.
- Beachten Sie den Pfeil für die Durchflussrichtung des Mediums.
Anwendung
Mit den Abgleichventilen TacoSetter Bypass 100 können Fachleute vor Ort die korrekte Durchflussmenge einstellen, was eine optimale Energieverteilung und einen wirtschaftlicheren Betrieb gemäß der Energiesparverordnung ermöglicht.
Weitere Informationen
- Zulassungen/Zertifikate: KTW, W270, ACS
