Allgemeine Beschreibung

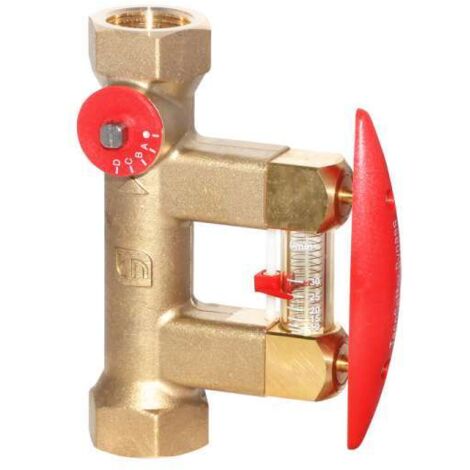

Der Taconova Tacosetter Bypass 100 DN20 3/4"IG 8-30 l/min 223.2362.000 ermöglicht ein präzises und schnelles Einregulieren des Volumenstroms in Heizungs-, Lüftungs-, Klima- und Sanitäranlagen. Durch die integrierte Skala kann der eingestellte Volumenstrom direkt in l/min abgelesen werden, ohne dass Diagramme oder Messgeräte benötigt werden. Das Ventil ist wartungsfrei und kann in beliebiger Einbaulage installiert werden. Es bietet eine Durchflusskontrolle durch einen Sollwertschieber und ist absperrbar, wobei eine Restleckage möglich ist. Der hydraulische Abgleich und die Durchflussmessung erfolgen direkt am Verbraucher oder in einem Teilsystem.Technische daten
- Betriebstemperatur TB max: 100 °C
- Betriebsdruck PB max: 10 bar
- Messgenauigkeit: Messbereich 20 – 80%: ±5% vom Anzeigewert, Messbereich <20% / >80%: ±10% vom Anzeigewert
- kVS-Wert: 5,0 m³/h
- Innengewinde Rp (zylindrisch) nach DIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
- Material Gehäuse: Messing
- Material Innenteile: rostfreier Stahl, Messing und Kunststoff
- Sichtglas: wärmebeständiger, schlagfester Kunststoff
- Dichtungen: EPDM
- Durchflussmedien: Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1), Trinkwasser (DIN 1988-200), Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen bis 50% Glykol
Kompatibilität und Zubehör
- Geeignet für Rohrinstallationen im Trinkwasser-, Heizungs- und Kühlbereich
- Verwendbar in Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäusern, Heimen und Spitälern
- Ideal für Verwaltungs- und Dienstleistungsbauten, Hotels und Restaurants, gewerbliche Küchen, Schulhäuser und Turnhallen, Sportanlagen sowie Gewerbe- und Industriebauten
- Für Anlagen mit Teilnutzung wie Kasernen und Campingplätze
Installation
- Das Abgleichventil benötigt eine gerade Einlaufstrecke in der gleichen Länge und Nennweite wie die verwendete Armatur.
- Kann in waagrechter, schräger oder senkrechter Lage eingebaut werden.
- Der Pfeil für die Durchflussrichtung des Mediums muss beachtet werden.
Anwendung
Mit den Abgleichventilen TacoSetter Bypass 100 kann jeder Fachmann vor Ort die korrekte Durchflussmenge einstellen, ohne teure Messgeräte oder Schulungen in Anspruch nehmen zu müssen. Die Durchflussmessung erfolgt durch einen Schwimmerkörper mit Gegenfeder, wobei die Ablesemarke die Unterkante des Schwimmerkörpers ist. Der Messkörper befindet sich in einer Umgehung (Bypass) zum Hauptvolumenstrom und wird nur bei Bedarf durch das Öffnen von selbstschließenden Absperrventilen zugeschaltet.
Weitere Informationen
- Zulassungen/Zertifikate: KTW, W270, ACS
