Allgemeine Beschreibung

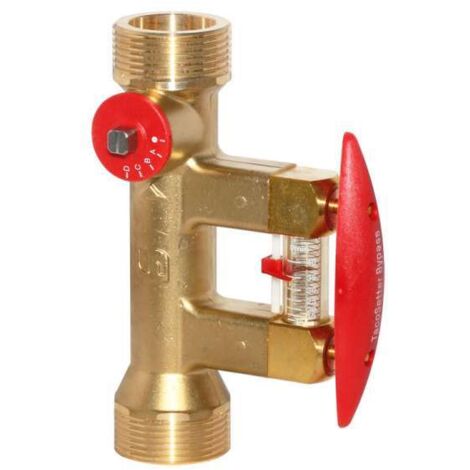

Der Taconova Tacosetter Bypass 100 DN25 1 1/4"AG ist ein präzises und schnelles Regulierventil zur Durchflussmessung und hydraulischen Abgleichung in Heizungs-, Lüftungs-, Klima- und Sanitäranlagen. Mit einer integrierten Skala ermöglicht es das direkte Ablesen des eingestellten Volumenstroms in l/min, ohne dass Diagramme oder Messgeräte erforderlich sind. Das Ventil ist wartungsfrei und kann in beliebiger Einbaulage installiert werden.Technische daten
- Betriebstemperatur TB max: 100 °C
- Betriebsdruck PB max: 10 bar
- Messgenauigkeit: Messbereich 20 – 80%: ±5% vom Anzeigewert, Messbereich <20% / >80%: ±10% vom Anzeigewert
- kVS-Wert: 8,1 m³/h
- Innengewinde Rp (zylindrisch) nach DIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
- Material Gehäuse: Messing
- Material Innenteile: rostfreier Stahl, Messing und Kunststoff
- Sichtglas: wärmebeständiger, schlagfester Kunststoff
- Dichtungen: EPDM
- Durchflussmedien: Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1), Trinkwasser (DIN 1988-200), Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen bis 50% Glykol
Kompatibilität und Zubehör
- Geeignet für Rohrinstallationen im Trinkwasser-, Heizungs- und Kühlbereich
- Verwendbar in Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäusern, Heimen und Spitälern, Verwaltungs- und Dienstleistungsbauten, Hotels und Restaurants, gewerblichen Küchen, Schulhäusern und Turnhallen, Sportanlagen sowie Gewerbe- und Industriebauten
- Ideal für Anlagen mit Teilnutzung wie Kasernen und Campingplätze
Installation
- Das Ventil benötigt eine gerade Einlaufstrecke in der gleichen Länge und Nennweite wie die verwendete Armatur.
- Einbau in waagrechter, schräger oder senkrechter Lage möglich.
- Beachten Sie den Pfeil für die Durchflussrichtung des Mediums.
Anwendung
Mit den Abgleichventilen TacoSetter Bypass 100 kann jeder Fachmann vor Ort die korrekte Durchflussmenge einstellen, was eine optimale Energieverteilung und einen wirtschaftlicheren Betrieb gewährleistet.
Weitere Informationen
- Zulassungen/Zertifikate: KTW, W270, ACS
