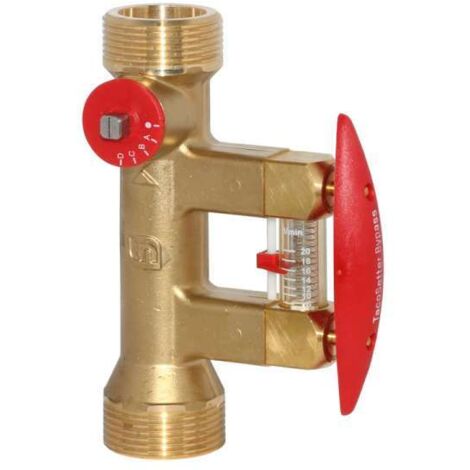

Taconova Tacosetter Bypass 100 DN25 1 1/4"AG 6-20 l/min 223.2470.000

Name: Taconova Tacosetter Bypass 100 DN25 1 1/4"AG 6-20 l/min 223.2470.000
Brand: TACONOVA
SKU: 223.2470.000
Price: 142.37 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Thermador ST543 Thermisches Sicherheitsventil mit doppeltem Sicherheitsdetektor

92,98 €

Verkauft von Sanundo

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Taconova Tacosetter Bypass 100 DN25 1 1/4"AG ist ein präzises und schnelles Regulierventil zur Durchflussmessung und hydraulischen Abgleichung in Heizungs-, Lüftungs-, Klima- und Sanitäranlagen. Mit diesem Ventil können die erforderlichen Wassermengen exakt eingestellt werden, ohne dass Diagramme, Tabellen oder Messgeräte benötigt werden. Der eingestellte Volumenstrom kann direkt in l/min abgelesen werden. Das Ventil ist wartungsfrei und kann in beliebiger Einbaulage installiert werden.

Technische daten

Betriebstemperatur TB max: 100 °C

Betriebsdruck PB max: 10 bar

Messgenauigkeit: Messbereich 20 – 80%: ±5% vom Anzeigewert, Messbereich <20% / >80%: ±10% vom Anzeigewert

kVS-Wert: 5,1 m³/h

Innengewinde Rp (zylindrisch) nach DIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228

Material Gehäuse: Messing

Material Innenteile: rostfreier Stahl, Messing und Kunststoff

Sichtglas: wärmebeständiger, schlagfester Kunststoff

Dichtungen: EPDM

Durchflussmedien: Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1), Trinkwasser (DIN 1988-200), Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen bis 50% Glykol

Kompatibilität und Zubehör

Geeignet für Rohrinstallationen im Trinkwasser-, Heizungs- und Kühlbereich

Verwendbar in Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäusern, Heimen und Spitälern

Einsetzbar in Verwaltungs- und Dienstleistungsbauten, Hotels und Restaurants, gewerblichen Küchen, Schulhäusern und Turnhallen, Sportanlagen sowie Gewerbe- und Industriebauten

Für Anlagen mit Teilnutzung wie Kasernen und Campingplätze

Installation

Das Ventil benötigt eine gerade Einlaufstrecke in der gleichen Länge und Nennweite wie die verwendete Armatur.

Kann in waagrechter, schräger sowie senkrechter Lage eingebaut werden.

Beachten Sie den Pfeil für die Durchflussrichtung des Mediums.

Anwendung

Direkte Durchflussmessung und hydraulischer Abgleich am Verbraucher oder in einem Teilsystem.

Durchflusskontrolle durch Sollwertschieber.

Regulierventil ist absperrbar (Restleckage möglich).

Das Zu- und Wegschalten hat keinen Einfluss auf den Hauptvolumenstrom.

Weitere Informationen

Zulassungen/Zertifikate: KTW, W270, ACS

Eigenschaften

Marke
TACONOVA
Breite
2.5 cm
Material
Messing
Form
Zylindrisch
Zusätzliche Herstellergarantie
1 Jahr(e)
