Allgemeine Beschreibung

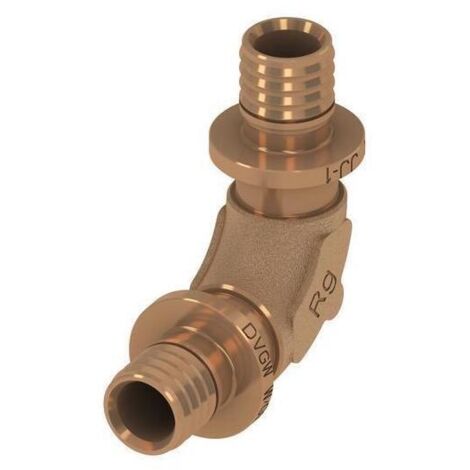

Der TECEflex Bogen 90 Grad ist ein druckverlustoptimierter Bogen aus Siliziumbronze, der eine strömungstechnisch günstige Form aufweist. Durch die bogenförmige Richtungsänderung wird ein niedriger Zeta-Wert erreicht, was zu einer verlustarmen Strömung führt. Der Innenquerschnitt von Rohr und Fitting ist nahezu identisch, was die Effizienz weiter steigert.Technische daten
- Dimension: 20 x 20 mm
- Material: Siliziumbronze
- Winkel des Bogens: 90 Grad
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Rohraußendurchmesser Anschluss 1: 21 mm
- Rohraußendurchmesser Anschluss 2: 21 mm
- Arbeitslänge Anschluss 1: 17,5 mm
- Arbeitslänge Anschluss 2: 17,5 mm
- Zeta-Wert: 1,8
- Werkstoffgüte Anschluss 1: CuZn21Si3P (CW724R)
- Werkstoffgüte Anschluss 2: CuZn21Si3P (CW724R)
Kompatibilität und Zubehör
- Nenndurchmesser Anschluss 1: DN 15
- Nenndurchmesser Anschluss 2: DN 15
- Anschluss 1: Schiebeende
- Anschluss 2: Schiebeende
Weitere Informationen
- DIN-CERTCO-Zertifikat: ja
- TÜV-Zulassung: ja
- DVGW-Siegel für Wasser: ja
- KIWA-Prüfsiegel: ja
- KOMO-Prüfsiegel: ja
