Allgemeine Beschreibung

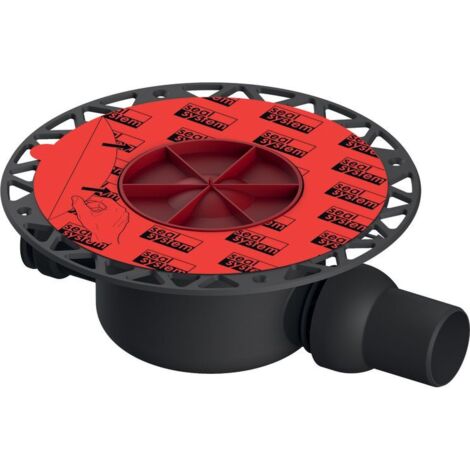

Bodenablauf TECEdrainpoint S DN 50 Norm mit Seal System Universalflansch, aus Kunststoff (PP), geeignet für die Anbindung von Verbundabdichtungen und Klemmflanschverbindungen. Der Ablauf ist horizontal ausgerichtet und verfügt über einen herausnehmbaren Geruchsverschluss mit einer Sperrwasserhöhe von 50 mm.Technische daten
- Gesamtlänge: 280 mm
- Gesamthöhe: 98 mm
- Gesamtbreite: 252 mm
- Material: Polypropylen (PP)
- Ablaufleistung: bis zu 1,35 l/s
- Sperrwasserhöhe: 50 mm
- Nenndurchmesser Auslass: DN 50
- Rohraußendurchmesser Auslass: 50 mm
- Nenndurchmesser Einlass: DN 40
- Rohraußendurchmesser Einlass: 40 mm
- Belastungsklasse nach EN 1253: K-3
- Höhenverstellbar: nein
Kompatibilität und Zubehör
- Universalflansch zur Anbindung von Verbundabdichtungen gemäß DIN 18534
- Klemmflanschverbindungen mit Kugelgelenk
- Verschlussstopfen mit herausnehmbarem Geruchsverschluss
- Bauzeitschutzdeckel und Bauzeitschutzfolie sind im Lieferumfang enthalten
- Montageanleitung inklusive
Installation
Die Installation erfolgt durch Anbindung an die entsprechenden Abdichtungen mittels des Universalflansches oder über Klemmflanschverbindungen. Eine Montageanleitung liegt bei.Anwendung
Der TECEdrainpoint S ist ideal für den Einsatz in Bereichen, wo eine wasserdichte Membran unter Fliesenböden erforderlich ist. Er eignet sich für die Ableitung von Wasser in Duschen und anderen feuchten Räumen.Weitere Informationen
- Erfüllt die Anforderungen der EN 1253-1
- Hinweis: Ablaufleistungswerte gemessen mit Aufsatzstück und Designrost 100 mm
