Allgemeine Beschreibung

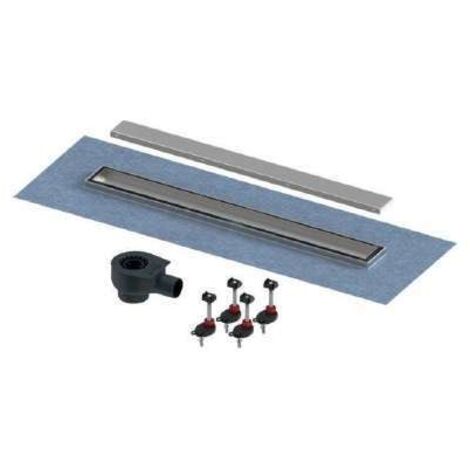

Das TECElinus Plus Duschrinnenset ist ein hochwertiges Ablaufsystem mit einer Länge von 800 mm, das für den Anschluss an DN 50 Abwasserleitungen konzipiert ist. Es eignet sich für den Einbau im Estrich und verfügt über eine werkseitig befestigte Dichtmanschette für eine sichere Verbindung mit Verbundabdichtungen. Die Abdeckung Wenderost "2 in 1" bietet die Möglichkeit, zwischen einer gebürsteten Edelstahloptik oder einer befliesbaren Fläche zu wählen.Technische daten
- Rinnenkörper aus poliertem Edelstahl, Werkstoff 1.4301 (304)
- Mittiger Anschlussstutzen für den Ablauf
- Ablauf DN 50 mit seitlichem Auslaufstutzen, 360° drehbar
- Sperrwasserhöhe: 50 mm
- Ablaufleistung: 0,8 l/s (nach DIN EN 1253)
- Rohbaulänge inklusive Flansch: 670 mm, 770 mm, ...
- Sichtlänge nach Einbau: 640 mm, 740 mm, ...
- Mindestbauhöhe: 120 mm (Oberkante Rohdecke bis Oberkante Fertigfußboden)
Kompatibilität und Zubehör
- Werkseitig befestigte Dichtmanschette zur bauseitigen Einarbeitung in die Verbundabdichtung
- Montagefüße zur Höhenausrichtung und Positionsfixierung der Rinne, stufenlose Höheneinstellung bis 142 mm (Unterkante Montagefüße bis Oberkante Rinne)
- Abdeckung Wenderost "2 in 1" aus Edelstahl, belastbar nach Belastungsklasse K3 - Prüflast 300 kg
Installation
- Einbau im Estrich mit werkseitig befestigter Dichtmanschette
- Montagefüße zur Höhenausrichtung verwenden
Anwendung
- Geeignet für Duschen und Nassbereiche
- Wenderost kann als Edelstahlabdeckung oder Fliesenmulde verwendet werden
- Fliesen können mit elastischem Kleber (z. B. Silikon- oder Epoxidharzkleber) eingeklebt werden
