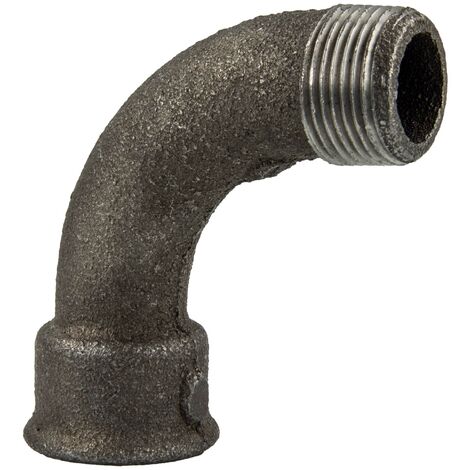

Temperguss-Gewindefitting schwarz langer Bogen 90°, IG x AG 1 Zoll, Typ 1, DVGW

Temperguss-Gewindefitting schwarz langer Bogen 90° - Innengewinde x Außengewinde

Ausführung: siehe Auswahltabelle oben

• Material: Temperguss, schwarz
• erfüllen alle Vorgaben der DIN EN 10242 - Design Symbol A
• sehr hohe Winkelgenauigkeit, somit sehr hohe Dichtkraft bei exakter Rohrführung
• Zylindrisches Innengewinde (Rp) nach DIN ISO 7-1, EN 10226-1
• Konisches Außengewinde (R) nach DIN ISO 7-1, EN 10226-1
• Max. Betriebsdruck: PN 25 (-20 °C bis +120 °C)

Anwendungsgebiete: Heizungsinstallation, Druckluft, Kohlenwasserstoffe und andere Medien (für Trinkwasserinstallation muss die Ausführung "Verzinkt" gewählt werden)

Anschlussgrößen: Nennweite x Nennmaße

• 1/8"    DN 6 - 10,2 mm
• 1/4"    DN 8 - 13,5 mm
• 3/8"    DN 10 - 17,2 mm
• 1/2"    DN 15 - 21,3 mm
• 3/4"    DN 20 - 26,9 mm
• 1"       DN 25 - 33,7 mm
• 1 1/4" DN 32 - 42,4 mm
• 1 1/2" DN 40 - 48,3 mm
• 2"       DN 50 - 60,3 mm
• 2 1/2" DN 65 - 76,1 mm
• 3"       DN 80 - 88,9 mm
• 4"       DN 100 - 114,3 mm

Zur Umrechnung der Zollmaße beachten Sie die Umrechnungstabelle in den Bildern.
