Allgemeine Beschreibung

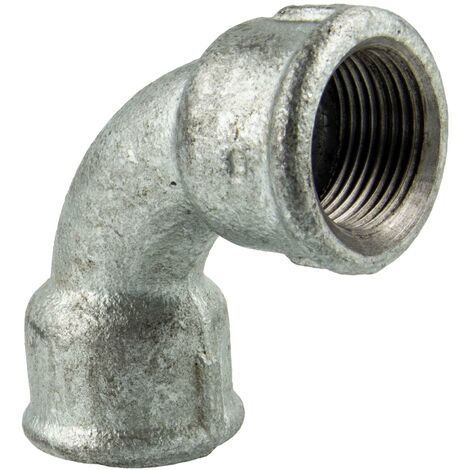

Der Temperguss-Gewindefitting verzinkt kurzer Bogen 90° mit Innengewinde x Innengewinde (1 1/2 Zoll, Typ 2A) ist aus feuerverzinktem Temperguss gefertigt und erfüllt die Anforderungen der DIN EN 10242. Die Feuerverzinkung hat eine Schichtdicke von mindestens 500 gr/m², was einer durchschnittlichen Schichtdicke von 70 µm entspricht. Dieser Fitting bietet eine sehr hohe Winkelgenauigkeit und Dichtkraft bei exakter Rohrführung.Technische daten
- Material: Temperguss, feuerverzinkt
- Schichtdicke der Feuerverzinkung: mindestens 500 gr/m² (ca. 70 µm)
- Max. Betriebsdruck: PN 25
- Temperaturbereich: -20 °C bis +120 °C
- Innengewinde: Zylindrisch (Rp) nach DIN ISO 228-1
- Außengewinde: Konisch (R) nach DIN ISO 7-1, EN 10226-1
Anwendung
Der Temperguss-Gewindefitting ist geeignet für folgende Anwendungsgebiete:- Trinkwasserinstallation
- Heizungsinstallation
- Druckluft
- Kohlenwasserstoffe
- Andere Medien
Weitere Informationen
Die Anschlussgrößen sind wie folgt:
1/8" - DN 6 - 10,2 mm
1/4" - DN 8 - 13,5 mm
3/8" - DN 10 - 17,2 mm
1/2" - DN 15 - 21,3 mm
3/4" - DN 20 - 26,9 mm
1" - DN 25 - 33,7 mm
1 1/4" - DN 32 - 42,4 mm
1 1/2" - DN 40 - 48,3 mm
2" - DN 50 - 60,3 mm
2 1/2" - DN 65 - 76,1 mm
3" - DN 80 - 88,9 mm
4" - DN 100 - 114,3 mm
Zur Umrechnung der Zollmaße beachten Sie die Umrechnungstabelle in den Bildern.
