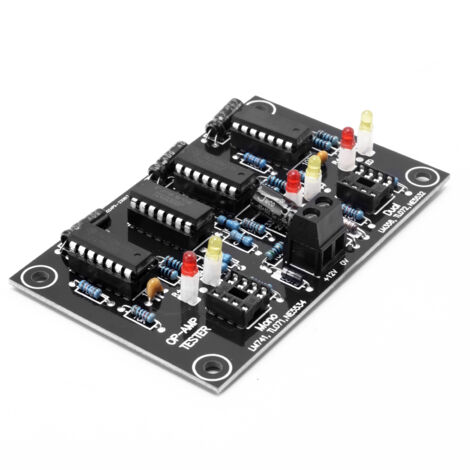

Testmodul für Operationsverstärker (AMP), ein- oder doppelseitige Leiterplatte, zur Bewertung der IC-Verstärkung und zur Abschätzung des Umwandlungsverhältnisses.

und zum Testen. Dank seiner Fähigkeit, die Konversionsrate von Operationsverstärkern grob zu bestimmen, ermöglicht es die Identifizierung gefälschter Hochgeschwindigkeitschips auf dem Markt und verhindert effektiv Leistungseinbußen im System durch die Verwendung von Chips mit niedriger Geschwindigkeit. Es ist äußerst praktisch und erweitert seinen Anwendungsbereich erheblich auf verschiedene Schaltungen und Projekte.



【Bewertung der integrierten Schaltungsverstärkung】: Diese Testplatine kann vielseitig zur Bewertung der Leistung von Einzel- und Doppeloperationsverstärkern eingesetzt werden. Durch den Zugriff auf verschiedene Operationsverstärkertypen lässt sich effizient feststellen, ob ein integrierter Schaltkreis verstärkt werden kann. Dies verbessert die Effizienz von Screening und Test integrierter Schaltkreise erheblich.

【Konversionsratenbewertung】:Dank der Möglichkeit, die Konversionsrate von Operationsverstärkern grob zu bewerten, können Anwender gefälschte Hochgeschwindigkeitschips auf dem Markt identifizieren und Leistungseinbußen durch die Verwendung von Chips mit niedriger Geschwindigkeit effektiv vermeiden. Dies erweist sich als äußerst praktisch.

【Einzel-Operationsverstärkermodelle】:Das Gerät unterstützt das Testen von Einzel- und Doppel-Operationsverstärkern und ist mit Standard-Einzel-Operationsverstärkern wie LM741, LF356, NE5534, TL071, TL081, OP07 usw. kompatibel. Dadurch ist ein flexibler Einsatz in verschiedenen Anwendungsszenarien gewährleistet.

【Doppel-Operationsverstärkermodelle】:Es ist kompatibel mit dem LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827 und weitere Dual-Operationsverstärker in Standardgehäusen erweitern das Anwendungsspektrum dieses Verstärkers in verschiedenen Schaltungen und Projekten erheblich.



Technische Daten:

Name: Operationsverstärker

Material: Leiterplatte

Betriebsspannung: 12 V DC

Betriebsstrom: > 100 mA

Abmessungen: 92 × 57 × 17 mm / 3,62 × 2,24 Zoll × 0,67 Zoll

Gehäuseabmessungen: 93 × 58 × 20 mm / 3,66 × 2,28 × 0,79 Zoll

Verpackungsgewicht: 35 g 1,23 oz



Packungsinhalt:

1 * Operationsverstärker
