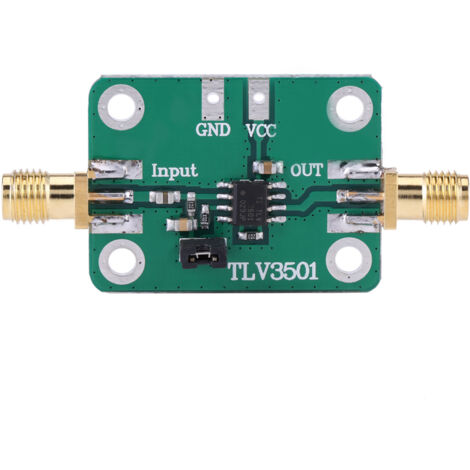

TLV3501 Wellenformschaltung für schnelle Frequenzmessungen

Willkommen in unserem Shop! Entdecken Sie unser Frequenzmessmodul – ein unverzichtbares und leistungsstarkes Werkzeug für Ihre elektronischen Messprojekte. Basierend auf dem Hochgeschwindigkeitskomparator TLV3501 wandelt dieses Modul Ihre Sinus-, Rechteck- oder Dreiecksignale direkt in saubere Rechteckwellen um, die ohne komplizierte Einrichtung für Frequenz- oder Phasendifferenzmessungen bereit sind. Der TLV3501-Komparator im Herzen des Geräts liefert mit einer ultraschnellen Laufzeit von nur 4,5 ns herausragende Leistung. Er arbeitet in einem breiten Versorgungsspannungsbereich von 2,7 V bis 5,5 V DC und verfügt über einen Eingang, der Signale über den Versorgungsspannungen toleriert – ideal für Niederspannungsanwendungen. Sein Rail-to-Rail-Ausgang treibt direkt CMOS- oder TTL-Logiklasten an. Dieses Modul ist auf Einfachheit und Erweiterbarkeit ausgelegt und somit der perfekte Eingangssignalaufbereiter. Es verarbeitet ein breites Spektrum an Signalen mit einer RMS-Eingangsspannung von 8 bis 1000 mV und einer Frequenz von 1 Hz bis 120 MHz. Seine Eingangsimpedanz beträgt 20 kΩ, und die Schnittstelle verwendet SMA-Buchsen mit Befestigungslöchern für eine robuste Installation. Zu seinen Hauptanwendungen gehören die Umwandlung von Sinus- in Rechteckwellen, Nulldurchgangskomparatoren und Universalkomparatoren. Es wurde insbesondere als Frontend-Modul für ein digitales Frequenzmessgerät in einem nationalen Elektronik-Designwettbewerb eingesetzt. Das Modul ist kompakt, misst 5 cm x 2,5 cm und wiegt nur 8 Gramm. Ihre Bestellung umfasst ein Frontend-Modul zur Signalformung für ein Frequenzmessgerät.
