TOX Thermo Proof Mini Abstandsmontagesystem M8/200

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Vasalat und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten, ideal zur Befestigung von Fallrohren, Schildern, Jalousienführungen und Briefkästen. Es ist speziell für weiche Dämmstoffe wie Styropor oder Steinwolle geeignet und bietet mehrere Anschlussmöglichkeiten.

Technische daten

Gewinde: M8

Länge: 200 mm

Bohrdurchmesser: 14 mm

Dämmstoffstärken: 50-200 mm

Installation

Gewindestange auf die benötigte Länge kürzen.

Bohrloch mit Ø 14 mm im Baustoff erstellen (Bohrlochtiefe 90 mm + tWDVS).

Bohrloch reinigen.

Barracuda 14/70 mit maximal zwei Umdrehungen auf die Gewindestange aufdrehen.

Den vormontierten Thermo Proof Mini in das Bohrloch einschlagen, bis der Iso-Spacer bündig mit der Außenwand ist.

Fertig eindrehen mit Akku-Schrauber, bis der Kragen des Iso-Spacers bündig am Putz anliegt.

Anwendung

Anwendungsbeispiel 1: Regenfallrohrbefestigung - Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren.

Anwendungsbeispiel 2: Montage mit metrischer Schraube M6 - Montagestift ausdrehen, Befestigung des Anbauteils mit M6 Schraube.

Anwendungsbeispiel 3: Montage mit Schrauben - Montagestift ausdrehen, Barracuda Dübel 5/25 in den Iso-Spacer einschlagen, Befestigung des Anbauteils mit einer Ø 3-5 mm Schraube.

Weitere Informationen

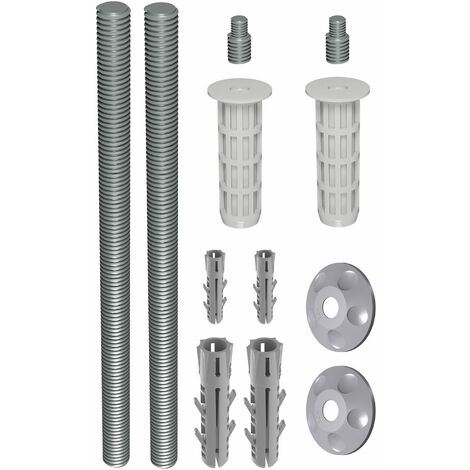

Inhalt: 2x Thermo Proof Mini M8/200 (Gewindestange, Iso Spacer, Montagegewindestift M6/M10), 2x Spreizdübel Barracuda 14/70 mm, 2x Spreizdübel Barracuda 5/25 mm, 2x Flexi Cap M10.

Marke: TOX.
