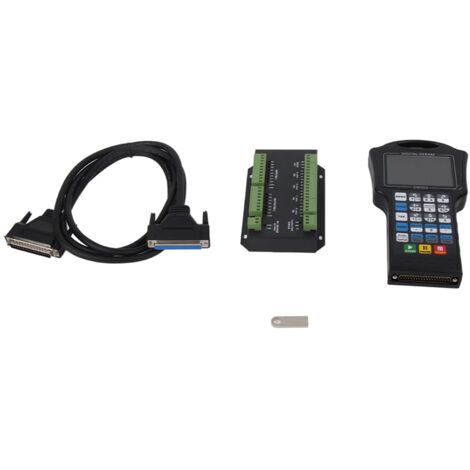

Tragbare 3-Achsen-Steuerungseinheit für CNC-Steuerungssysteme für Fräs-/Graviermaschinen (T3)

Merkmale: Die T3 verfügt über maximal 3 Steuerachsen, die T4 über 4. Mehrpunkt-E/A-Steuerung: 8 Basiseingänge und 7 Ausgänge, erweiterbar auf 16*N Ein-/Ausgänge (N = 1 bis 15). Maximaler Ausgangsstrom von 500 mA (Open Collector), ermöglicht direkte Relaissteuerung. Differenzausgang mit einer maximalen Interpolationsfrequenz von 500 kHz. Hauptachsensteuerung: Mehrgeschwindigkeit (3 Stufen, 8 Geschwindigkeiten, 1 Start/Stopp-Kanal für die Hauptachse). Kompatibel mit Standard-G-Code. Unterstützt gängige CAD/CAM-Software wie ArtCam, MasterCam, ProE usw. Plattformunabhängiger Betrieb. Direktes Lesen von Dateien von einem USB-Laufwerk. Mehrstufige Vorverarbeitung, adaptive probabilistische Steuerung der Bearbeitungsgeschwindigkeit, hohe Bearbeitungsgeschwindigkeit, hohe Präzision und exzellente Kontinuität. Kontinuierliche Hochgeschwindigkeitsbearbeitung kleiner Liniensegmente mit automatischer Auswahl des effizientesten Algorithmus aus einer Reihe von Steuerungsalgorithmen. Beschleunigungs- und Verzögerungsmodi: S-förmige Beschleunigung und Verzögerung. Unterstützt die Verarbeitung großer Dokumente. Manuelle und automatische Verarbeitungsfunktionen; Segmentüberspringung erfolgt anhand der festgelegten Bearbeitungszeilennummer; Haltepunktspeicherung und automatischer Schutz bei Stromausfall. Eingangs-/Ausgangsdiagnosefunktion, automatische Werkzeugausrichtung; automatische Rückkehr zum Ursprung und Referenzpunkt. Spezifikationen: Materialien: Metall und Kunststoff. Typ (optional): T3 (3-Achsen), T4 (4-Achsen). Abmessungen der Steuerung: 21,5 × 12 × 3,3 cm. Abmessungen der Schnittstellenkarte: 15,8 × 12 × 3,3 cm. Gewicht: 1204 g. Lieferumfang: 1 × CNC-Steuerung, 1 × Schnittstellenkarte, 1 × Kabel, 1 × USB-Stick. 1. T3: Maximal 3 Achsen; T4: Maximal 4 Achsen. 2. Mehrfach-Eingangs-/Ausgangssteuerung: 8 Basiseingänge und 7 Ausgänge, erweiterbar auf 16N Ein-/Ausgänge (N = 1 bis 15). 3. Open-Collector-Ausgang: Maximaler Ausgangsstrom von 500 mA, ermöglicht die direkte Ansteuerung eines Relais. 4. Differenzausgang zur Impulserzeugung: Maximale Interpolationsfrequenz von 500 kHz. 5. Hauptachsen-Steuerungsmodus: Mehrstufige Steuerung (3 Geschwindigkeitsstufen, insgesamt 8 Geschwindigkeiten, 1 Kanal zum Starten und Stoppen der Hauptachse).
