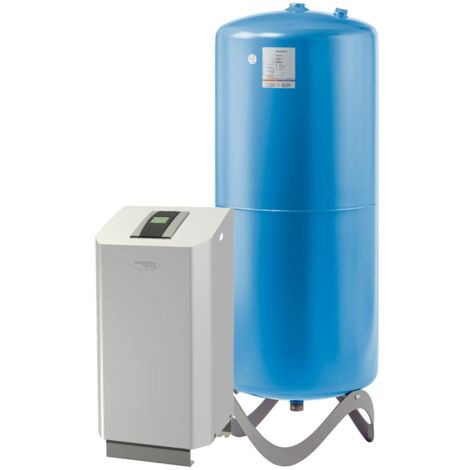

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 4.1 E Connect, 1 Pumpe
Die IMI Pneumatex Transfero TV 4.1 E Connect Präzisionsdruckhaltung ist ein leistungsstarkes und präzises System für die Druckhaltung in Heizungs-, Solar- und Kühlwassersystemen sowie zur Abdeckung von Bedarfsspitzen in Fernwärmenetzen. Dieses System zeichnet sich durch eine hohe Regelgenauigkeit von +/-0,2 bar aus und integriert eine Cyclone Vakuumentgasung sowie eine zuverlässige Nachspeisung. Es ist mit einer Pumpe ausgestattet und bietet ein kompaktes Design für vielfältige Anwendungen.
Welche Funktionen bietet die Transfero TV 4.1 E Connect?
Die Transfero TV 4.1 E Connect ermöglicht eine präzise Pumpendruckhaltung, ergänzt durch eine effiziente Cyclone Vakuumentgasung und eine automatische Nachspeisung. Das System umfasst eine Pumpe, ein Überströmventil für Entgasung und Druckhaltung sowie ein Magnetventil und einen Wasserzähler für die Nachspeisung. Eine integrierte Fillsafe Nachspeiseüberwachung sorgt für zusätzliche Sicherheit. Das System ist für den Anschluss optionaler Pleno P BA4R/AB5(R) Nachspeisemodule und die Überwachung von Pleno Refill Modulen zur Aufbereitung des Nachspeisewassers vorbereitet.
Wie erfolgt die Bedienung und Überwachung?
Die Bedienung der IMI Pneumatex Transfero TV 4.1 E Connect erfolgt über ein beleuchtetes 3,5 Zoll Farb-TFT Touch-Screen Display, das eine intuitive Steuerung ermöglicht. Das System ist für eine einfache Inbetriebnahme konzipiert und bietet Funktionen für Fernzugriff sowie Fernunterstützung bei der Störungsbehebung. Eine automatische Kalibrierung optimiert den Betrieb. Schnittstellen für die Kommunikation mit dem IMI Webserver und der Gebäudeleittechnik sind vorhanden, was eine nahtlose Integration in bestehende Infrastrukturen ermöglicht.
Für welche Anlagen ist das System geeignet und welche Normen erfüllt es?
Die Präzisionsdruckhaltung Transfero TV 4.1 E Connect ist vielseitig einsetzbar in Heizungs-, Solar- und Kühlwassersystemen. Sie erfüllt die Anforderungen für Anlagen nach EN 12828 und SWKI 93-1, sowie für Solarsysteme nach EN 12976 und ENV 12977, vorausgesetzt, ein bauseitiger Übertemperaturschutz bei Stromausfall ist gegeben. Das System ermöglicht den Zusatz von Frostschutzmitteln bis zu 50 %. Die Konstruktion entspricht den Richtlinien LV-D. 2014/35/EU und EMC-D. 2014/30/EU und bietet eine Schutzart von IP 54 nach EN 60529. Metallbauteile mit Medienkontakt bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss.
Welche Anschlussmöglichkeiten stehen zur Verfügung?
Für die elektrische Versorgung ist ein Anschluss inklusive Gegenstecker für 230 V Versorgungsspannung vorgesehen. Das System verfügt über vier potenzialfreie Ausgänge (NO) für externe Alarmanzeigen (230 V, maximal 2 A), einen Ein-/Ausgang RS 485, einen Ethernet-RJ45-Anschluss und einen USB-Hub-Anschluss. Die Medienanschlüsse umfassen einen G3/4 Anschluss für Ein- und Ausgang sowie für die Nachspeisung, und einen G1 1/4 Anschluss für das Gefäß. Der elektrische Anschluss erfolgt über ein Anschlusskabel mit Stecker.
Technische Daten
- Regelgenauigkeit: +/-0,2 bar
- Elektrische Spannung: 1 x 230 V (-/+ 10 %), 50 Hz
- Elektrische Anschlussleistung: 0,75 kW
- Arbeitsdruckbereich: 1-2,5 bar
- Max. zulässiger Druck (PS): 10 bar
- Min. zulässiger Druck (PSmin): -1 bar
- Max. Medientemperatur (TS): 90 °C
- Min. Medientemperatur (TSmin): 0 °C
- Schutzart: IP 54
- Abmessungen (B x H x T): 500 mm x 920 mm x 530 mm
Die IMI Pneumatex Transfero TV 4.1 E Connect bietet eine zuverlässige und präzise Lösung für die Druckhaltung in komplexen Haustechniksystemen. Mit einer elektrischen Anschlussleistung von 0,75 kW, einem maximalen zulässigen Druck von 10 bar und einer maximalen Medientemperatur von 90 °C ist dieses System auf hohe Anforderungen ausgelegt. Die integrierte Vakuumentgasung und Nachspeisung, kombiniert mit modernen Überwachungs- und Kommunikationsschnittstellen, stellen einen effizienten und sicheren Betrieb sicher.
Produktspezifikation
- Hersteller-Warengruppe: Transfero
- Hersteller-Produktgruppe: IMI Pneumatex
- Hersteller-Artikelnummer: 8111500
- Bauhöhe: 920
- Leistungsaufnahme: 0,75
- Anschluss: Innengewinde zylindrisch (BSPP)
- Durchmesser: 500
- Koppelbar: ja
- Anschlussspannung: 230
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Platzierung horizontal: nein
- Max. Mediumtemperatur (Dauerbetrieb): 90
- Max. Arbeitsdruck: 10
- Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
- Digitale Steuerungseinheit: ja
- Doppelte Pumpe/Kompressoreinheit: nein
Eigenschaften
- MarkeIMI HYDRONIC ENGINEERING
- Menge pro Pack1
- Höhe650 mm
- MaterialKunststoff
- ManoMano Art.-NrME36101616
- MMID202601494351
- Herstellerreferenz8111500
- EAN7640161629462
