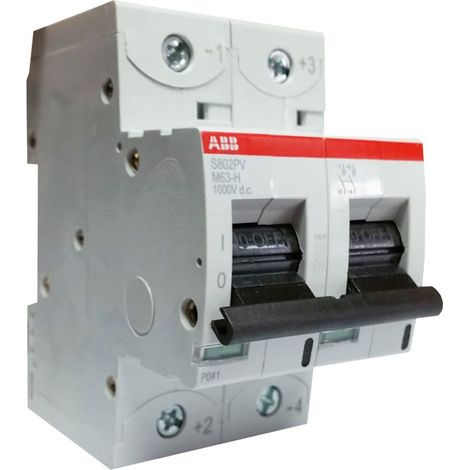

Lasttrennschalter Abb 63A 1000VDC 2-polig S802PVM63H

Hochleistungs-Trennschalter von ABB mit den folgenden Merkmalen:

• Nennbetriebsspannung: 800 V DC
• Bemessungsisolationsspannung (Ui): 1500 V DC
• Stoßspannungsfestigkeit (Uimp): 8 kV
• Nennstrom (In): 63 A
• Nennbetriebsstrom (Ie): 63 A
• Bemessungskurzschlussausschaltvermögen (Icm):(1000 V DC) 0,5 kA
• Bemessungs-Kurzzeitstromfestigkeit (Icw): 1,5 kA
• Ununterbrochener Nennstrom (Iu): 63 A
• Anzahl der Pole: 2

Merkmale:

• Abb-Serie
• Verlustleistung: 1,8 W - bei Nennbetriebsbedingungen pro Pol 0,9 W
• Kontaktstellungsanzeige: ON / OFF / TRIP
• Anzahl der Trennschalter: 8500
• Überspannungskategorie: IV
• Anzugsdrehmoment: 3,5 Nm
• Bezeichnung des Stellantriebs: I / O
• Gehäusematerial: Isolierstoffklasse I, RAL 7035
• DIN-Schienenmontage:TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 - TH35-7,5 (35 x 7,5 mm Tragschiene) nach IEC 60715
• Einbaulage: beliebig
• Empfohlener Schraubendreher: Pozidriv 2
• Bedienelement Farbe: Schwarz
• Anschlusskapazität: Flexibel 1 ... 50 mm² verseilt
• Verseilt: 1 ... 70 mm² verseilt
• Anschlussart: Schraubklemmen
• Umgebungstemperatur: In Betrieb -25 ... +60 °C - Bei Lagerung -40 ... +70 °C
• Schutzart: IP20
• Verschmutzungsgrad: 2
• Schockfestigkeit nach IEC 60068-2-27: 5 g/ 30 ms
• RoHS-Erklärung: Gemäß der EU-Richtlinie 2011/65/EC



Umweltbedingungen

• Zyklische Feuchtwärme gemäß IEC 60068-2-30 12+12 Zyklus(e)
• Zyklische feuchte Wärme gemäß IEC 60068-2-30 55°C @ 90-96%.
• Zyklische Feuchtwärme gemäß IEC 60068-2-30 25°C @ 90-100%.
• Hitzetrockentest B nach IEC 60068-2-2 16 Stunden bei 55°C
• Trockenhitzeprüfung B nach IEC 60068-2-2 2 Stunden bei 70 °C



Vibrationsfestigkeit gemäß IEC 60068-2-6:

• 2 - 13,2 Hz / 1mm
• 13,2 - 100Hz / 0,7g
• bei 100% Last x Ie



Abmessungen:

• Breite: 54 mm
• Höhe: 95 mm
• Tiefe: 82,5 mm
• Länge: 54 mm
• Nettogewicht: 490 Gramm

• Spannung : 1000V
• Pole : 2P
• Schutzart : IP20
• Ampere : 63A
• Stromkreisschutz : Trennschalter
• Betriebsspannung : DC
