Allgemeine Beschreibung

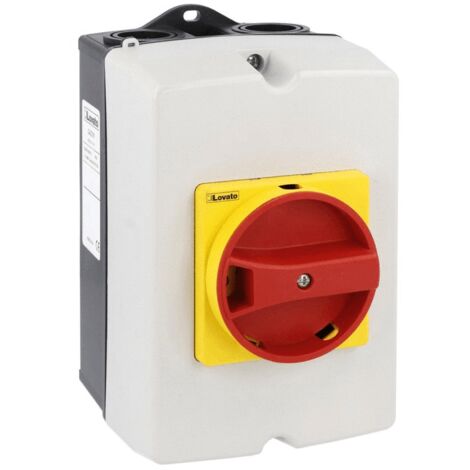

Der Lovato Wand-Drehtrennschalter GAZ016 ist ein zuverlässiges Gerät für die sichere Trennung von elektrischen Lasten. Er ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und bietet eine hohe Schutzart von IP65, was ihn ideal für den Einsatz im Freien macht.Technische daten
- Art der Betriebsspannung: Wechselstrom
- Bemessungsisolationsspannung Ui: 1000 V
- Bemessungs-Stoßspannung Uimp: 8 kV
- Verlustleistung pro Pol max: 0.2 W
- Anzahl der Pole: 3
- Nennbetriebsleistung AC23A: 400 V, 7,5 kW; 690 V, 11 kW
- Bedingter Kurzschlussstrom (Effektivwert): 10 kA
- Kurzschlussschutz mit Sicherung Klasse A: gG16
- Ausschaltvermögen AC23A 400 V: 160 A
- Unterbrechungskapazität AC23A 400 V: 128 A
- Mechanische Lebensdauer: 100000 Zyklen
- Elektrische Lebensdauer AC21A: 100000 Zyklen
- Betriebstemperatur: -25 °C bis +55 °C
- Lagertemperatur: -40 °C bis +70 °C
- Maximale Höhe: 3000 m
- Verschmutzungsgrad: 3
- Terminals: Geschlecht: Säule
- Breite: 5.6 mm
- Höhe: 6.5 mm
- Schraube: M4
- Werkzeug: Phillips 2
- Anzugsdrehmoment für Klemmen: 1.8 Nm bis 2 Nm
- Querschnitt des Leiters: min 0.75 mm², max 16 mm²
- AWG/kcmil: min 18, max 6
Kompatibilität und Zubehör
- Art: Wand-Lasttrennschalter
- Spannung: 1000 V
- Pole: 3P
- Ampere: 16 A
