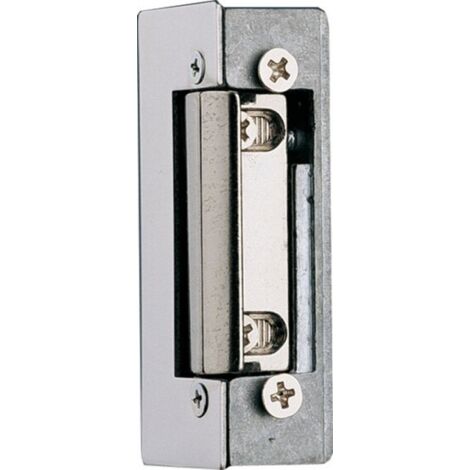

Türöffnermechanismus 540N MAX FERMAX 1777

Türöffner-Mechanismus 540N MAX Hersteller: FERMAX Beschreibung Der elektrische MECHANISMUS ist ein Gerät, das im Rahmen der Tür installiert wird, um deren Öffnung von einem entfernten Ort aus über ein elektrisches Gerät zu steuern. In einer Video-Türsprechanlage ist es möglich, den Mechanismus des Gebäudeeingangs zu aktivieren und den Besuchern den Zugang über das Telefon oder den Monitor der Wohnung zu ermöglichen, indem der Knopf „Schlüssel“ des Türöffners gedrückt wird. Ein Türöffner besteht aus einem elektrischen Mechanismus und einem Gehäuse oder einer Hülse, je nachdem, ob er bündig oder aufputz montiert wird. SERIE 540 Elektrischer Mechanismus STANDARD Serie 540, dessen Abmessungen sind: 67(H)mmx20,5(B)mmx28(T)mm Bündig einbaubar in Holz- oder Metallrahmen. Seine kleine Größe (67 mm Höhe) ermöglicht den Wechsel der Öffnungsrichtung, ohne das Loch vergrößern zu müssen, in dem der Türöffner sitzt, und macht ihn besonders geeignet für den Ersatzmarkt sowie für Neubauten. Die Standardversion bietet einen verstellbaren Riegel MAX, der eine Anpassung zwischen Riegel und Falle mit einer Verstellbarkeit von bis zu 3 mm während des Installationsprozesses ermöglicht. Es wird eine bündige Montage mit dem kurzen Gehäuse Typ S Ref. 2973 oder für Türen mit Schließzylinder das lange Gehäuse Typ M REF. 2893 empfohlen. Es wird eine Aufputzmontage mit den Halterungen mit verborgener Befestigung Typ 2005 (verchromt) Ref. 2983, Typ 2007 (grau) Ref. 2964 oder mit sichtbarer Befestigung Typ 2001 (verchromt) Ref. 2979, Typ 2006 (grau) Ref. 2987 empfohlen. Reversibel (DIN rechts oder DIN links). Ermöglicht die Öffnung sowohl nach rechts als auch nach links. Symmetrisch. Ermöglicht den Wechsel der Öffnungsrichtung unter Beibehaltung der Symmetrie des Gehäuses. DIN-NORM Die DIN-NORM legt die Öffnungsrichtung der Tür fest und benennt die Art des installierten Türöffners. Betrachtet man die Tür von der Seite, an der die Scharniere sichtbar sind: -Wenn die Scharniere links vom Betrachter sind, handelt es sich um einen Türöffner DIN links. -Wenn die Scharniere rechts vom Betrachter sind, handelt es sich um einen Türöffner DIN rechts. Es gibt verschiedene Arten von Türöffner-Mechanismen, abhängig vom gewünschten BETRIEBSART. TYP N_NORMAL 12Vac: • N (Normalbetrieb und Aktivierung bei 12 Vac): Der Türöffner wird entriegelt, solange eine Spannung von 12 Vac angelegt wird. MAX VERSTELLBARER RIEGEL: Der Türöffner enthält einen verstellbaren Riegel, der eine exakte Anpassung zwischen Riegel und Falle des Schlosses mit einem Spielraum von 4 mm ermöglicht. Dies verhindert, dass das Türblatt den Riegel des Türöffners belastet. Technische Daten Verbrauch: N, A 12Vac: 560mA N-412 12Vdc: 260mA. N-424 24Vdc: 180mA. N-512 12Vdc: 200mA. N-524 12Vdc: 120mA. Abmessungen: Serie 540, 67(H)mmx20,5(B)mmx28(T)mm MAX Verstellbarer Riegel: 3mm Gewicht: 0,1650 kg Maße des verpackten Produkts: 2,7x10,2x3,2 cm EAN 13: 8424299017778
