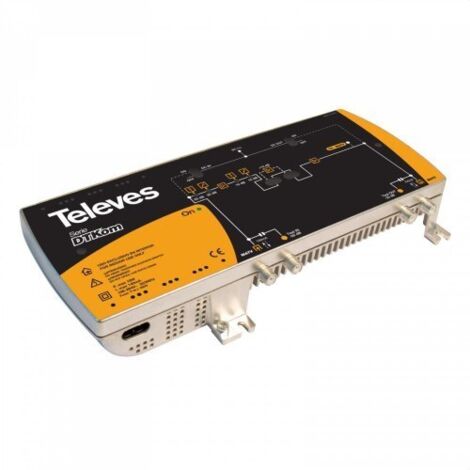

Zentralverstärker Dtkom Matv 1E/1S "F" V/U G41..53dB

Leitungsstationen in MATV-Anwendungen.

Separate

Verstärkung

, die hohe Ausgangsspannungen ermöglicht und Intermodulation zwischen den Bändern minimiert

. Entworfen

mit PUSH-PULL-Technologie, die Pegel von 123 dBμ V in VHF und / oder UHF garantiert

.

KONFIGURATIONS- UND EINSTELLSCHEMA

1

.- Netzstromeingang (230V).

Lo_306E2.-

Erdungsanschluss.

3.-

Power Led

. 4.-

MATV-Eingang.

5.-

MATV-Eingangstest

. 6.-

Testausgang MATV

. 7.-

Ausgang MATV

. 8.-

Schalten Sie die Telealimentació n über den Eingang.

9.-

MATV-Dämpfungsglied

. 10.-

MATV-Equalizer

. 11.-

Schalten Sie die Telealimentació n über den Ausgang.

12.-

Status-LED (Signalanwesenheit)

. 13.-

Schalter +10dB

. 14.-

Schalter +10dB

. 15.-

MATV-Dämpfungsglied

.

MATV 16.- MATV Equalizer

Produktreferenz 7371-DI
Eingänge		1 (VHF/UHF

)

Verstärkte Bandbreite	MHz 47	- 862
Verstärkung dB 41	- 53
Vout má x (DIN45004B

) dBµ

V	123
Dämpfungsspanne	n dB	0 - 18
Equalizer-Marge
Pre-Emphasis-Marge 0 - 10
Zusätzliche Verstärkungsschaltung
Gerät consumption mA 700	@ 9 Vdc
Maximal verfügbarer Strom am I/O 700 700
Maximale Anzahl der zu versorgenden Kraftwerke 1
Leistung supply Vac 196-264
