Produktinformationen

Beschreibung

Allgemeine Beschreibung

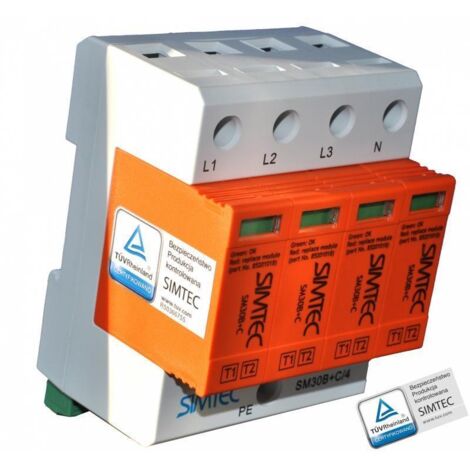

Der Überspannungsableiter SIMTEC SM30B+C/4-275 schützt Geräte in Gebäuden vor Überspannungen, die durch Blitzeinschläge oder Schwankungen im Stromversorgungsnetz verursacht werden. Er ist besonders geeignet für den Einsatz in kleinen Wohngebäuden und wird häufig in Kabelverzweigungen oder Hauptverteilern installiert. Das Gerät verfügt über austauschbare Module und eine optische Sicherungszustandsanzeige, die den aktuellen Status des Geräts anzeigt.

Technische daten

Nennwechselspannung (Un): 230 V

Nennableitstoßstrom - 8/20 μs (In): 30 kA

Höchste Dauerbetriebsspannung (Uc): 275 V

Stoßstrom Iimp (10/350μs): 18 kA

Maximaler Ableitstoßstrom (Imax): 60 kA

Schutzpegel: ≤ 1,5 kV

Auslösezeit (TA): ≤ 25 ns

Zulässige Luftfeuchtigkeit (Rh): ≤ 95 %

Isolationswiderstand (Risol): > 103 MΩ

Maximale Zusatzsicherung gL/gG: 125 A

Frequenz (f): 40 ... 63 Hz

Fernstörmeldung / Kontakt / Belastbarkeit: Ja / Wechsler potentialfrei / AC 250 V / 0,5 A

Normkonformität: IEC 61643-11, E DIN VDE 0675 6-11

Gehäusematerial: ABS, Farbe grau-orange

Schutzart: IP20

Montage: 35 mm Schiene nach EN 60715

Betriebstemperaturbereich: -40° bis +85°C

Querschnitt der angeschlossenen Kabel: starr 2,5 ... 35 mm², flexibel 2,5 ... 35 mm²

Querschnitt der Fernsignalkabel max.: 1,5 mm² massiv, mehrdrähtig

Kompatibilität und Zubehör

Der Überspannungsableiter ist mit austauschbaren Modulen ausgestattet, die eine einfache Wartung und Anpassung ermöglichen.

Installation

Der Überspannungsableiter wird auf einer 35 mm Schiene nach EN 60715 montiert und ist für die Installation in Kabelverzweigungen oder Hauptverteilern konzipiert.

Anwendung

Der SIMTEC Überspannungsableiter wird eingesetzt, um Geräte in Wohn- und Industriegebäuden effektiv vor Überspannungen zu schützen. Er ist besonders nützlich in Bereichen, in denen empfindliche elektronische Geräte betrieben werden.

Weitere Informationen

Das Gerät bietet ein hohes Maß an Überspannungsschutz dank seiner hochwertigen Verarbeitung.

Überspannungsableiter können für Geräte gefährlich sein und Schäden oder Datenverlust verursachen, wenn sie nicht ordnungsgemäß installiert oder gewartet werden.

Eigenschaften

Marke
ANDERE
Nenn-Entladestrom Iimp / In
30 kA
Höhe
790 mm
Breite
260 mm
Material
ABS
Art der ElektroInstallation
DIN-Schiene
Anzahl der Module
4
Anzahl der Phase(n)
Einphasig
Gewicht
200 g
Tiefe
990 mm
Kompatibles Netz
Einphasig 230 V
Elektrische Spannung
230 V
Überspannungsschutztyp
Typ 2
ManoMano Art.-Nr
ME95406944
MMID
125461529039
Herstellerreferenz
elektryk_5907813229299
EAN
5907813229299

So finden Sie den richtigen Überspannungsschutz mit und ohne Steckdosenleiste

Ein Überspannungsschutz, ob als Spannungswächter oder Überspannungsableiter, ist unentbehrlich, um elektrische Installationen und Haushaltsgeräte vor Überspannungen, Blitzschlag und Spannungsschwankungen zu schützen (Unter- und Überspannung, Kurzschluss). Wenn sie mit Steckdosenleisten kombiniert sind, bieten sie erhöhte Sicherheit und echten Schutz.

Überspannungsableiter B+C 4P 30kA SIMTEC SM30B+C/4-275 - 85201010
